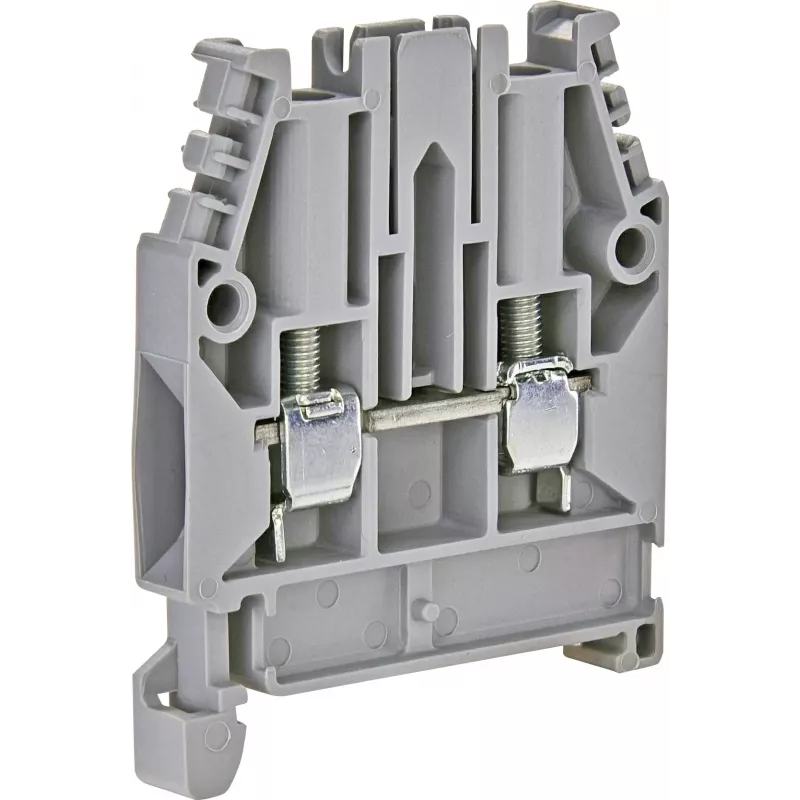

ETI ESC-CBC.4 caurejošais spaile ar skrūvju savienojumu, vienlīmeņa, 4 mm², pelēka 003903001

Elektriķiem un sadales skapju montētājiem, kuri vēlas drošu un vienkāršu vadu savienojumu, ETI ESC-CBC.4 caurejošais spaile ir praktisks risinājums. Tā nodrošina uzticamu skrūvju savienojumu vadiem līdz 4 mm², vienlaikus ietaupot vietu uz DIN sliedes.

Galvenās priekšrocības

• Vienlīmeņa dizains – kompakts, ietaupa vietu sadales skapī
• Skrūvju savienojums – vienkārša un droša vadu pievienošana
• Universāls pielietojums – piemērots gan cietiem, gan savītiem vadiem
• Augsta ugunsdrošība – poliamīda korpuss atbilst UL94 V-0
• Standarta montāža – uzstādāms uz TH35-7.5 / TH35-15 DIN sliedēm

Kam piemērots

Šis spaile ir ideāli piemērots elektriķiem, kas strādā ar sadales skapjiem, vadības paneliem, rūpnieciskām iekārtām un ēku automatizācijas sistēmām. To var izmantot arī mājas darbnīcās, kur nepieciešams drošs un pastāvīgs savienojums.

Tehniskā specifikācija

• Tips: caurejošais spaile, vienlīmeņa
• Savienojuma metode: skrūvju
• Nominālais šķērsgriezums: 4 mm²
• Vadu izmēri: 0,5–6 mm² viendzīslu (AWG 20–10), 0,5–4 mm² daudzdzīslu (AWG 20–12)
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 32 A
• Nominālais impulsa izturības spriegums: 8 kV
• Izolācijas materiāls: poliamīds (PA 6.6), uzliesmojamība UL94 V-0
• Krāsa: pelēka
• Montāža: DIN sliede TH35-7.5 / TH35-15
• Savienojumu skaits: 2
• Noņemamās izolācijas garums: 9 mm
• Pievilkšanas griezes moments: 0,5–0,8 Nm
• Piesārņojuma pakāpe: 3
• Standarti: IEC 60947-7-1

Kā lietot

Noņemiet vada izolāciju 9 mm garumā, ievietojiet vadu spaile un pievelciet skrūvi ar 0,5–0,8 Nm griezes momentu. Spaile ir paredzēta montāžai uz standarta 35 mm DIN sliedes. Pārliecinieties, ka tiek izmantoti tikai vara vadi.

Padoms: vienmēr pārbaudiet, vai skrūves ir pievilktas atbilstoši norādītajam griezes momentam – tas nodrošinās drošu un ilgstošu savienojumu. Pelēkā krāsa labi iederas gan industriālos, gan mājas projektos.
