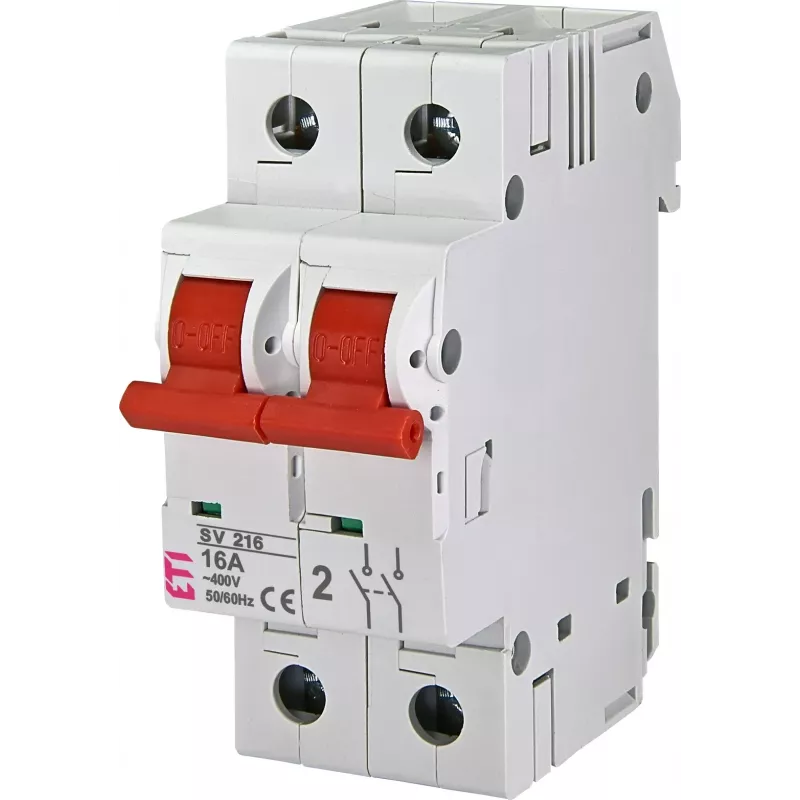

ETI SV 216 2P 16A modulārais slēdzis 002423221

ETI SV 216 ir 2 polu modulārais slēdzis ar 16 A nominālo strāvu, kas paredzēts drošai ķēžu atslēgšanai un pārslēgšanai sadzīves un komerciālās elektroinstalācijās. Tas nodrošina manuālu vadību apgaismojuma, apkures un motoru slodzēm, atbilstot IEC/EN 60947-3 standartam.

Galvenās priekšrocības

• Montāža uz standarta 35 mm DIN sliedes (EN 60715), aizņem tikai 2 moduļus (36 mm) – ideāli vietas taupīšanai sadales skapjos.
• Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus no 1 līdz 25 mm², nodrošinot drošu savienojumu dažādiem vadu izmēriem.
• Augsta impulsa izturība – 4 kV, kas palielina aizsardzību pret pārejas procesiem.
• Mehāniskā izturība līdz 20 000 operācijām un elektriskā izturība līdz 10 000 cikliem.
• Darba temperatūras diapazons no -25°C līdz +55°C piemērots prasīgām vidēm.
• Aizsardzības pakāpe: priekšpuse IP40, spailes IP20.

Tehniskie dati

• Polu skaits: 2P
• Nominālā strāva (In): 16 A
• Nominālais darba spriegums (Ue): 230/400 V AC
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Frekvence: 50/60 Hz
• Montāžas tips: DIN sliede (EN 60715)
• Moduļa platums: 2 moduļi (36 mm)
• Spaiļu jauda (viendzīslu): 1 - 25 mm²
• Spaiļu jauda (daudzdzīslu): 1 - 25 mm²
• Atbilstība standartam: IEC/EN 60947-3
• Aizsardzības pakāpe (priekšpuse): IP40
• Aizsardzības pakāpe (spailes): IP20
• Elektriskā izturība: 10 000 cikli
• Mehāniskā izturība: 20 000 cikli
• Darba temperatūras diapazons: -25°C līdz +55°C
• Savienojuma veids: skrūvju spailes

Kam piemērots

Šis slēdzis ir piemērots elektriķiem, instalatoriem un visiem, kas strādā ar sadales skapjiem, kur nepieciešama droša un uzticama slodzes atslēgšana. Ideāls gan jaunām instalācijām, gan esošo atjaunināšanai.

Kā lietot

Uzstādiet slēdzi uz 35 mm DIN sliedes, pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai un pievelciet ar atbilstošu griezes momentu. Pārbaudiet, vai slēdzis darbojas pareizi, pārslēdzot to dažas reizes pirms sistēmas pieslēgšanas spriegumam.

Padoms: vienmēr pārliecinieties, ka strāva ir atslēgta pirms darbu veikšanas. Regulāri pārbaudiet spaiļu savienojumu stingrību, lai novērstu pārkaršanu.
