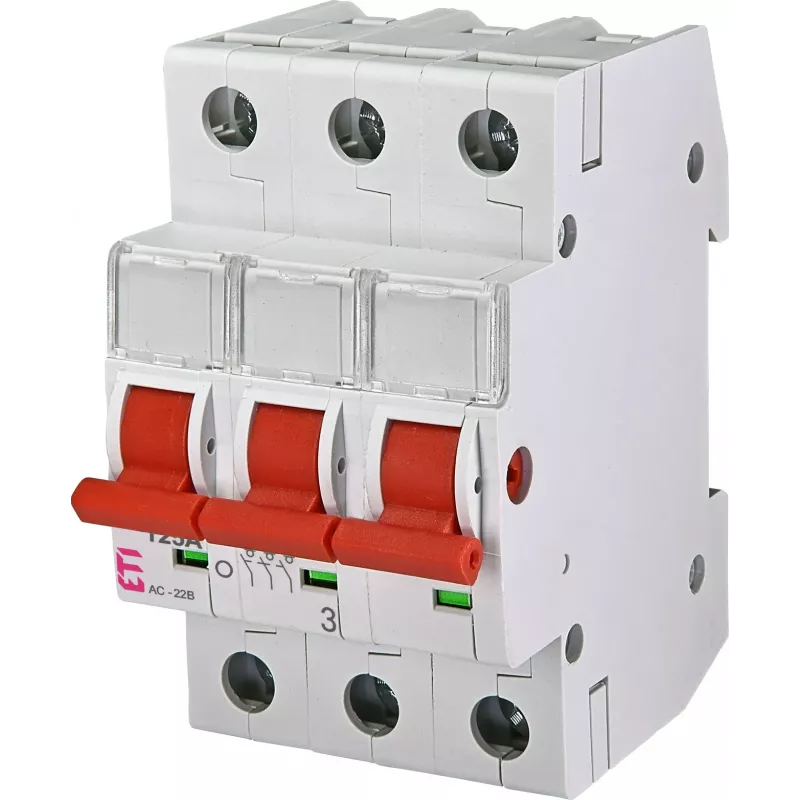

ETI SV 3125 3-polų 125A skydinis apkrovos atjungiklis 002423317

Kai trijų fazių skirstomojoje spintoje reikia patikimai atjungti iki 125 A apkrovą, šis ETI SV 3125 jungiklis tampa pagrindiniu sprendimu. Jis skirtas kasdieniam darbui – ne tik avariniam išjungimui, bet ir nuolatinei įtampos kontrolei.

Ką tai keičia kasdieniame darbe

Sumontavus šį jungiklį, nebereikia ieškoti papildomų atjungimo taškų. Jis veikia kaip pagrindinis jungiklis arba atjungiklis, leidžiantis saugiai išjungti tris fazes vienu judesiu. Tai ypač naudinga atliekant techninę priežiūrą ar gedimų paiešką – nereikia liesti automatinio jungiklio, kuris gali būti perkrautas.

Kam tinka

Elektrikams, skydų surinkėjams ir priežiūros specialistams, kurie dirba su trifazėmis grandinėmis iki 125 A. Tinka kaip pagrindinis jungiklis žemos įtampos skirstymo sistemose, variklių valdymo centruose ir pramoniniuose valdymo skydeliuose.

Pagrindinės savybės

• 3 polių konstrukcija trifazėms sistemoms
• 125 A vardinė srovė didelės galios įrenginiams
• Skydinis montavimas – patikimas tvirtinimas
• Apkrovos atjungimo funkcija saugiam darbui esant apkrovai
• Kompaktiškas dydis, telpa į ankštus skydus

Specifikacijos

• Polių skaičius: 3P
• Vardinė srovė (In): 125 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 2 kA 1 s
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 50 kA (su gG 125A saugikliu)
• Mechaninis ilgaamžiškumas: 10 000 operacijų
• Elektrinis ilgaamžiškumas: 1 500 operacijų
• Darbinės temperatūros diapazonas: -25°C iki +55°C
• Gnybtų talpa: maks. 50 mm²
• Funkcija: pagrindinis jungiklis, atjungiklis

Kaip naudoti

Montuokite skydo priekinėje plokštėje, užtikrindami, kad svirtis būtų lengvai pasiekiama. Prijunkite fazinius laidininkus prie atitinkamų gnybtų, laikydamiesi nurodyto priveržimo momento. Jei grandinėje gali atsirasti didelių gedimų srovių, prieš jungiklį įrenkite tinkamą apsaugą – saugiklį arba automatinį jungiklį.

Patarimas: reguliariai apžiūrėkite kontaktus, ypač jei jungiklis naudojamas dažnai. Priveržkite gnybtų varžtus rekomenduojamu momentu – silpnas kontaktas gali sukelti perkaitimą. Esant didelėms trumpojo jungimo srovėms, būtinai naudokite aukštesnę apsaugą.
