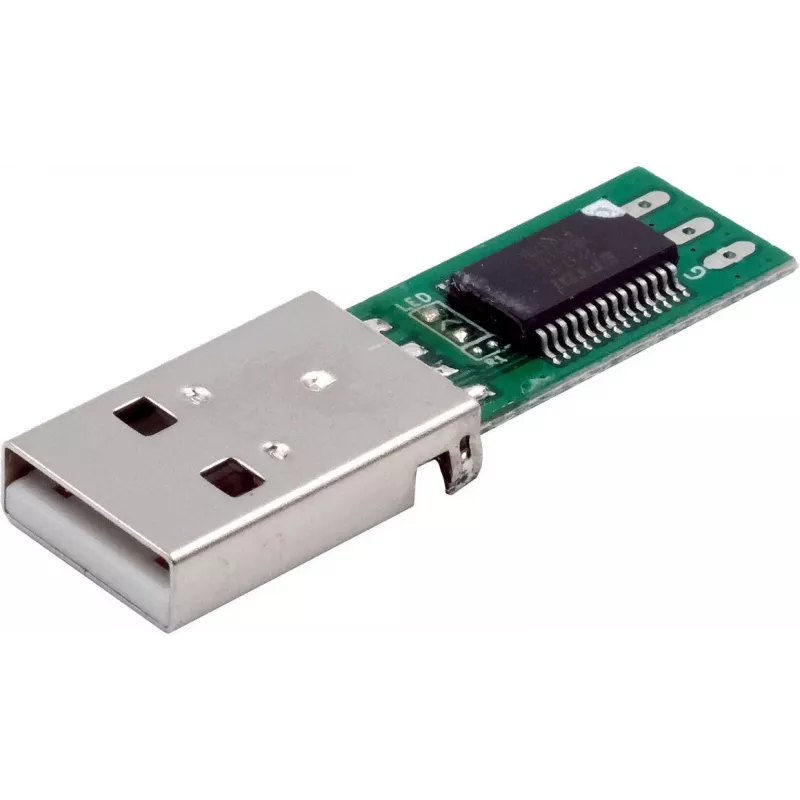

Exsys EX-13102 USB uz 1S RS-485 pārveidotāja plate ar FTDI mikroshēmu

Exsys EX-13102 ir kompakta USB uz vienu RS-485 diferenciālās datu līnijas pārveidotāja plate, kas veidota ap FTDI mikroshēmu. Tā ļauj pieslēgt vienu RS-485 sērijas līniju datoram vai iebūvētai sistēmai caur USB portu. Plate ir paredzēta integrācijai prototipos, vadības iekārtās un diagnostikas stendos, kur nepieciešams viens RS-485 savienojums. Pateicoties FTDI mikroshēmai, tā nodrošina plašu draiveru atbalstu un stabilu datu pārraidi.

Praktiski pielietojumi

• Pieslēdziet RS-485 sensorus vai izpildmehānismus datoram konfigurācijai vai datu nolasīšanai.
• Izmantojiet programmēšanai un programmatūras atjaunināšanai ierīcēm ar RS-485 interfeisu.
• Veiciet diagnostikas testus un datu reģistrēšanu laboratorijā vai darbnīcā.
• Integrējiet prototipos, sadales skapjos vai pielāgotās iekārtās, kur nepieciešama viena RS-485 līnija.

Galvenās specifikācijas

• Interfeiss: USB (hosts) uz vienkanāla RS-485 diferenciālo sērijas portu
• Mikroshēma: FTDI USB-sērijas kontrolieris
• Formfaktors: kompakta plate integrācijai
• Barošana: no USB (nav nepieciešams atsevišķs barošanas avots)
• Signālu līmeņi: rūpnieciskais RS-485 diferenciālais signāls
• Atbalstītās OS: draiveri pieejami izplatītākajām darbvirsmas operētājsistēmām

Lietošanas padomi

Pievienojiet plati datoram ar USB kabeli – sistēma atpazīs FTDI ierīci un instalēs atbilstošu draiveri. Savienojiet RS-485 A un B diferenciālo pāri ar mērķa ierīci vai kopni, ievērojot pareizu polaritāti un ieteicamo līnijas termināciju. Ja kopnē ir vairākas ierīces, nodrošiniet unikālas adreses un pareizu topoloģiju. Izmantojiet sērijas termināļa programmatūru, lai atvērtu virtuālo COM portu un iestatītu baudrate, paritāti un stopbitu skaitu atbilstoši RS-485 ierīcei.

Lai nodrošinātu stabilu darbību, izmantojiet vītā pāra kabeli RS-485 vadiem, terminējiet līniju ar atbilstošu rezistoru katrā galā un ievērojiet RS-485 standarta kabeļu garumus un topoloģiju. Uzstādot platei korpusā, nodrošiniet sprieguma atslogošanu USB un RS-485 savienojumiem un ventilāciju, ja plate atrodas slēgtā telpā. Pirms automatizētu sistēmu palaišanas pārbaudiet draiveru instalāciju.
