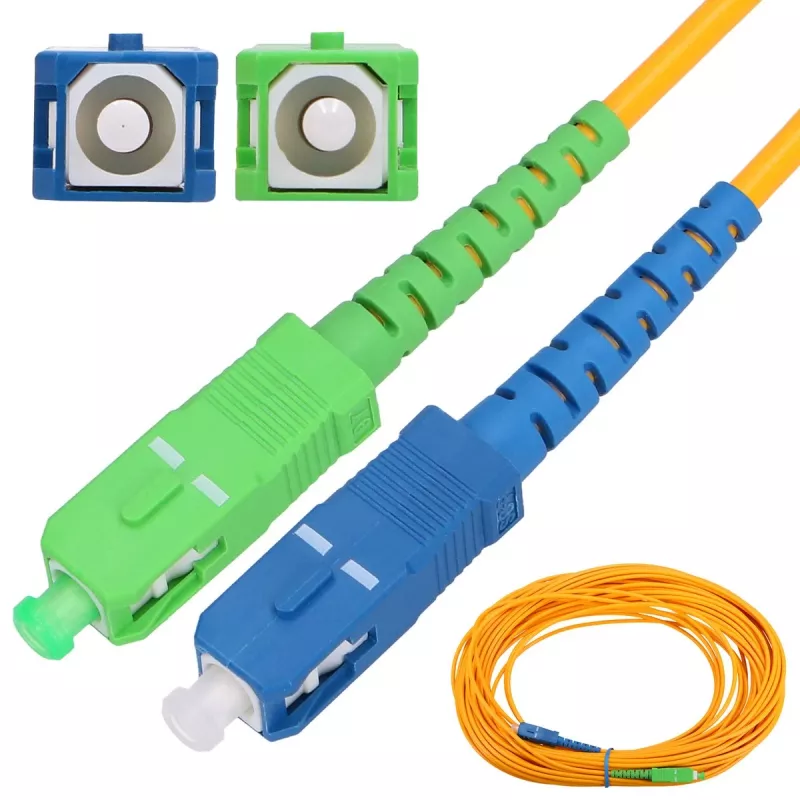

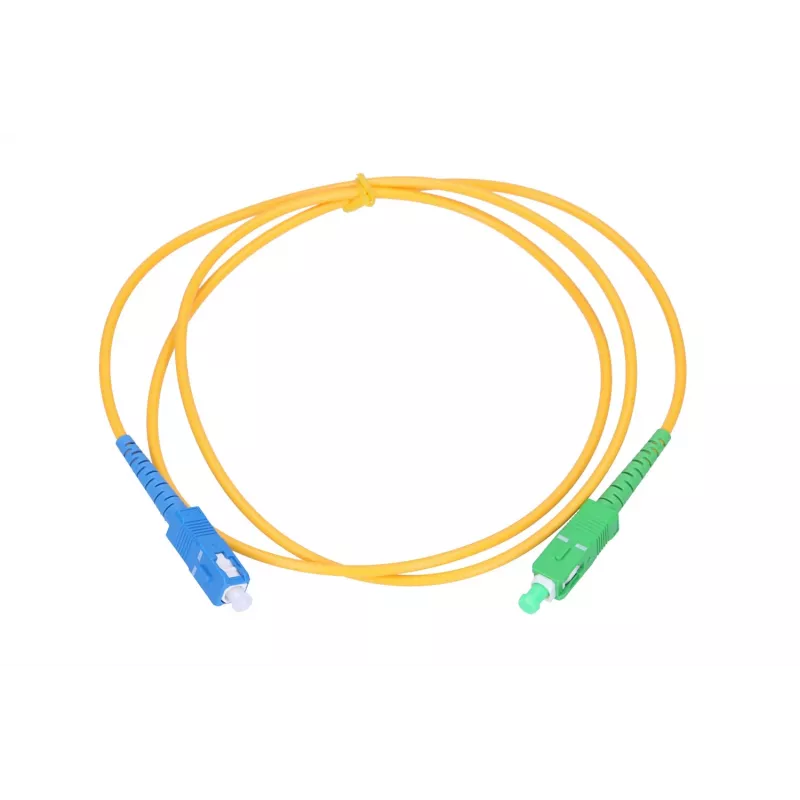

Extralink SC/APC uz SC/UPC vienmoda vienkāršs patchvads G.652D 3 mm, 2 m

Šis Extralink optiskais patchvads ir rūpnīcā terminēts savienotājkabelis, kas paredzēts punkt-punkt vienmodas optisko līniju izveidei. Kabelī izmantota ITU-T G.652D vienmodas šķiedra 3 mm vienkāršā apvalkā, un tas ir aprīkots ar SC/APC savienotāju vienā galā un SC/UPC savienotāju otrā galā. Pateicoties precīzi pulētajiem feruliem un G.652D šķiedrai, tiek nodrošināti zemi zudumi un stabila pārraide. 3 mm apvalks nodrošina mehānisku aizsardzību un elastību, vienlaikus atvieglojot kabeļa ievilkšanu skapjos un šaurās vietās.

Praktiski pielietojumi

• Savienojiet optiskos tīkla slēdžus, mediju pārveidotājus vai citu iekārtu, kur nepieciešams vienmodas savienojums.
• FTTH iekārtās — starp OLT un ONU/ONT abonenta instalācijā.
• Telekomunikāciju telpās — starp sadales paneļiem un šķiedru sadales rāmjiem.
• Laboratorijas testos un mērījumos, kur nepieciešams viens vienmodas punkts-punkts savienojums.

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D
• Savienotājs A: SC/APC (leņķa fiziskais kontakts)
• Savienotājs B: SC/UPC (ultra fiziskais kontakts)
• Kabeļa konfigurācija: vienkāršs (simplex)
• Kabeļa ārējais diametrs: 3 mm
• Garums: 2 m

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un, ja nepieciešams, notīriet tās ar piemērotiem instrumentiem. Ievietojiet katru savienotāju atbilstošajā SC adapterī vai iekārtas ligzdā — pārliecinieties, ka APC savienotājs tiek ievietots APC adapterī, bet UPC — UPC adapterī. Izvadiet kabeli pa kabeļu pārvaldības ceļiem, izvairoties no asiem līkumiem un nostiprinot to, lai neslogotu savienotājus. Pēc uzstādīšanas veiciet optiskos mērījumus, lai pārbaudītu zudumus un nepārtrauktību.

Šis patchvads ir piemērots īsiem, fiksētiem savienojumiem. Izvairieties no atkārtotas savienotāju saslēgšanas, kas pārsniedz specifikācijās norādīto ciklu skaitu. Kad savienotāji netiek lietoti, aizsargājiet tos ar putekļu vāciņiem. Ja nepieciešams vienāds savienotāju tips abos galos, izvēlieties atbilstošu patchvadu, lai izvairītos no adapteru nesaderības.
