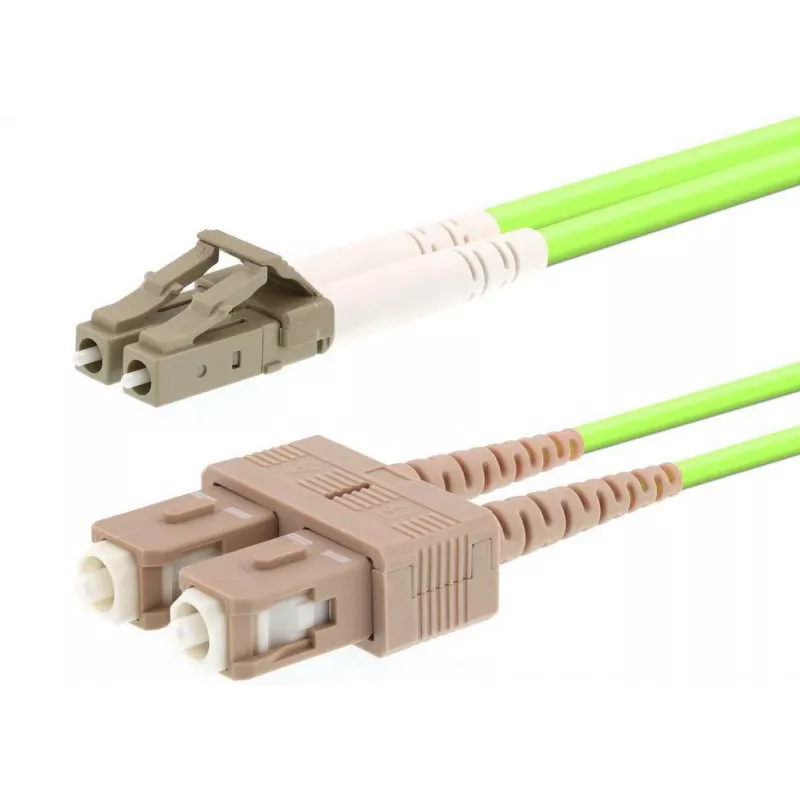

LOGON InfiniBand/optiskās šķiedras kabelis 1 m OM5 LC–SC, 50 µm, pilns duplekss, gaiši zaļš

Šis LOGON 1 metru garais OM5 dupleksais savienojuma kabelis ir domāts ātrdarbīgiem īsa attāluma savienojumiem datu centros, serveru skapjos un tīkla sadales skapjos. Kabelis izmanto WideBand OM5 50 µm lāzeroptimizētu daudzmodu šķiedru, kas atbalsta daudzviļņu īsviļņu dalīšanas multipleksēšanu (SWDM) un ir saderīgs ar OM4 infrastruktūru. Tam ir LC savienotājs vienā galā un SC savienotājs otrā, gaiši zaļš apvalks vieglai identifikācijai un pilns duplekss režīms vienlaicīgai divvirzienu datu pārraidei.

Praktiski pielietojumi

• Ātrdarbīgi īsa attāluma savienojumi datu centros un serveru telpās starp slēdžiem, serveriem un InfiniBand vai Fibre Channel iekārtām.
• Savienojumu veidošana starp plauktiem, kur nepieciešama LC uz SC pāreja, piemēram, pieslēdzot jaunāku aprīkojumu vecākiem sadales paneļiem.
• Daudzviļņu SWDM sistēmu izmantošana, lai palielinātu joslas platumu bez papildu šķiedru ievilkšanas.
• Pāreja no 40/100 Gb/s uz augstākiem ātrumiem, piemēram, 100 Gb/s un 400 Gb/s, izmantojot SWDM tehnoloģiju.

Galvenās specifikācijas

• Šķiedras tips: WideBand OM5 daudzmodu, 50 µm kodols
• Garums: 1 m
• Konfigurācija: Pilns duplekss daudzmodu
• Savienotāji: LC vienā galā, SC otrā
• Apvalka krāsa: Gaiši zaļa
• Liekšanas veiktspēja: Zema makroliekšanas un augsta mikroliekšanas izturība
• Optimizēts: SWDM daudzviļņu pārraidei un ātrdarbīgiem īsa attāluma savienojumiem

Kā lietot

Pirms uzstādīšanas pārbaudiet abus savienotājus un portu putekļu aizsargus. Iespraudiet LC savienotāju LC portā un SC savienotāju SC ligzdā, nodrošinot drošu fiksāciju un pareizu orientāciju dupleksajam signāla ceļam. Izvietojiet kabeli atbilstoši plaukta un kabeļu pārvaldības paraugpraksēm, izvairoties no asiem līkumiem un pārmērīgas stiepšanas; OM5 šķiedra pieļauj mazākus liekuma rādiusus nekā vecākas daudzmodu šķiedras, taču tā joprojām jāaizsargā kabeļu kanālos un sadales paneļos. Pēc uzstādīšanas pārbaudiet savienojumu ar atbilstošu optisko testa aprīkojumu vai saderīgiem raiduztvērējiem, lai pārliecinātos par signāla integritāti un ievietošanas zudumiem.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē; izmantojiet putekļu aizsargus, kad savienotāji nav savienoti. Lai nodrošinātu ilgtermiņa veiktspēju, izvairieties no atkārtotas stipras liekšanas savienotāju tuvumā un nostipriniet kabeli sadales paneļos vai teknēs, lai novērstu spriedzi. Izmantojiet šo OM5 LC–SC duplekso kabeli, kad pārejat uz daudzviļņu SWDM sistēmām vai nepieciešams uzticams LC uz SC daudzmodu savienojums īsa attāluma instalācijās.
