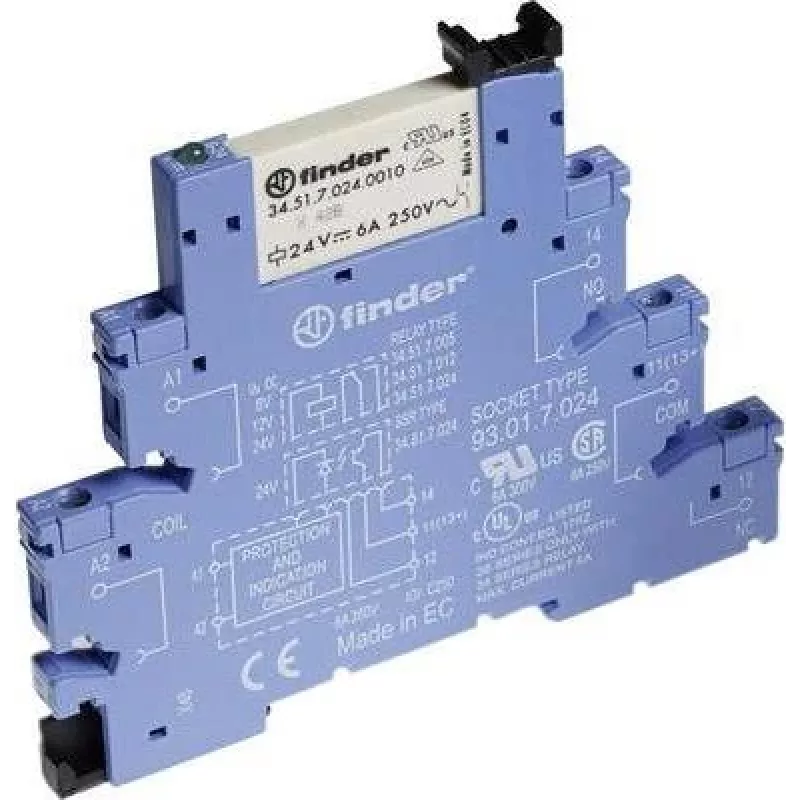

Finder 38 sērijas interfeisa releja modulis, 1 CO 6A, 12V DC spole, 6,2 mm, Push-in 38.51.7.012.5050

Elektriskajās sadalnēs, kur katrs milimetrs ir svarīgs un signālu pārveide ir kritiska, Finder 38 sērijas interfeisa releja modulis (tips 38.51.7.012.5050) ir īstais risinājums. Tas apvieno 1 pārslēgšanas kontaktu (SPDT) ar 6 A komutācijas jaudu ultra plānā 6,2 mm DIN sliedes korpusā, nodrošinot kompaktu saskarni starp PLC izejām un lauka ierīcēm. 12 V DC spole un push-in spailes ļauj ātri un bez instrumentiem veikt pieslēgumus, savukārt iebūvētā LED un aizsardzības spole vienkāršo nodošanu ekspluatācijā un diagnostiku.

Kam paredzēts

Šis modulis ir ideāli piemērots sadalņu būvētājiem, sistēmu integratoriem un apkopes inženieriem, kas strādā automatizācijā, ēku pārvaldībā un mašīnu vadībā. Tas noder, ja ierobežotā skapja telpā jāievieto vairāki releji, piemēram, PLC izeju izolācijai, signāla pastiprināšanai vai mazu kontaktu un vārstu vadībai.

Galvenās iezīmes

• Ultra plāns 6,2 mm platums ietaupa līdz pat 50% sliedes vietas salīdzinājumā ar standarta relejiem
• 1 pārslēgšanas kontakts (SPDT) ar 6 A / 250 V AC nominālu daudzpusīgai komutācijai
• 12 V DC spole ar zemu jaudas patēriņu (0,17 W) un LED statusa indikatoru
• Push-in spailes ātram un drošam savienojumam bez īpašiem instrumentiem
• Augsta dielektriskā izturība (6 kV starp spoli un kontaktiem) drošai izolācijai
• Plašs darba temperatūras diapazons no -40 °C līdz +70 °C

Specifikācijas

• Kontaktu konfigurācija: 1 CO (SPDT)
• Nominālā strāva: 6 A
• Nominālais spriegums: 250 V AC
• Spoles spriegums: 12 V DC
• Montāža: DIN sliede (EN 60715)
• Spaiļu tips: Push-in
• Kontaktu materiāls: AgNi
• Elektriskā kalpošanas ilgums: 100 000 operācijas pie nominālās slodzes
• Mehāniskais kalpošanas ilgums: 10 miljoni operāciju
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -40 °C līdz +70 °C
• Izmēri (W x H x D): 6,2 x 94,3 x 76 mm

Padomi

Izmantojiet 12 V DC barošanas avotu ar pietiekamu jaudu spoles slodzei. Induktīvām slodzēm apsveriet iespēju pievienot brīvgaitas diodi vai RC slāpētāju, lai pagarinātu kontaktu kalpošanas ilgumu. Nodrošiniet pietiekamu ventilāciju sadalnē, jo modulim ir IP20 aizsardzība un tas nav aizsargāts pret putekļiem un mitrumu.
