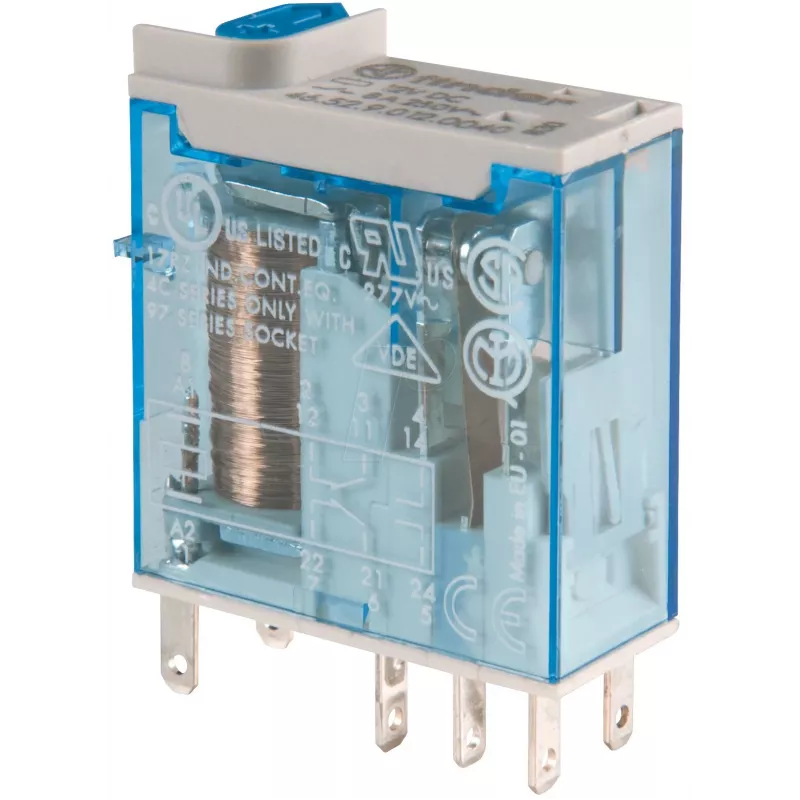

Finder 46.52.9.012.0040 industriālais saskarnes relejs 12 V DC 2 CO 8 A

12 V DC spole, 2 pārslēdzēji (2 CO) un 8 A kontaktstrāva — Finder 46.52.9.012.0040 ir industriālais saskarnes relejs, kas konstruēts, lai droši pārslēgtu vidējas jaudas slodzes vadības un barošanas ķēdēs. Tas ir risinājums, kad PLC izeja jāsavieno ar jaudīgāku patērētāju, saglabājot galvanisko izolāciju un signāla tīrību.

Galvenās priekšrocības

• Pastiprināta izolācija starp spoli un kontaktiem — drošības rezerve, strādājot ar 230 V AC barošanas ķēdēm.
• AgNi (sudraba-niķeļa) kontakti nodrošina zemu kontaktu pretestību un ilgstošu stabilitāti.
• RT I (flux proof) konstrukcija aizsargā pret putekļiem un lodēšanas plūsmu — pagarina kalpošanas laiku pat ne ideālos apstākļos.
• Iespraužams (plug-in) dizains, savietojams ar Finder Series 97 ligzdām — ātra nomaiņa bez pārvadu pārlikšanas.
• Mehāniskā izturība līdz 10 miljoniem darbību, elektriskā — 100 tūkstoši darbību pie nominālās slodzes.

Kam piemērots

Šis relejs ir paredzēts industriālo vadības panelu un ēku automatizācijas sistēmu projektētājiem, kā arī apkopes speciālistiem, kuri vēlas uzticamu saskarni starp vājstrāvas vadību un jaudas ķēdēm. Tas labi der:

• PLC izeju saskarnei ar lielākas jaudas slodzēm;
• kontaktoru, vārstu un mazu motoru pārslēgšanai;
• signālu reizināšanai un izolācijai vadības ķēdēs;
• apgaismojuma un HVAC vadībai ēku automatizācijā;
• vispārīgām industriālām mašīnām un iekārtām.

Tehniskie dati

• Spoles spriegums: 12 V DC
• Kontaktu konfigurācija: 2 CO (DPDT)
• Nominālā strāva: 8 A
• Maksimālais pārslēgšanas spriegums: 400 V AC
• Maksimālā pārslēgšanas jauda: 2000 VA
• Kontaktu materiāls: AgNi (sudraba-niķelis)
• Spoles jauda: 0,3 W
• Spoles pretestība: 480 Ohm
• Caursites stiprums spole-kontakti: 5,5 kV AC (1 min)
• Darba temperatūra: no -40 līdz +70 °C
• Montāža: iespraužams Finder Series 97 ligzdās
• Aizsardzība: RT I (flux proof)
• Termināļi: Faston 2,8 x 0,5 mm
• Izolācija: pastiprināta starp spoli un kontaktiem

Kā lietot

Uzstādiet releju kopā ar atbilstošu Series 97 ligzdu un fiksācijas klipšu palīdzību. Pievienojiet 12 V DC spoli, ievērojot polaritāti, un kontaktu ķēdē nodrošiniet, lai slodze nepārsniegtu 8 A vai 2000 VA. Pārbaudiet, vai apkārtējā temperatūra ir robežās no -40 °C līdz +70 °C. Pirms ieslēgšanas pārliecinieties, ka visi savienojumi ir droši un atbilst sprieguma prasībām.

Padoms: ja relejs tiek izmantots induktīvai slodzei (motori, kontaktori, vārsti), ieteicams paralēli slodzei pievienot RC slāpētāju vai brīvgaitas diodi, lai samazinātu kontaktu dzirksteļošanu un pagarinātu releja kalpošanas laiku. Vienmēr izvēlieties ligzdu ar atbilstošu strāvas nominālu un izmantojiet oriģinālos Finder piederumus.
