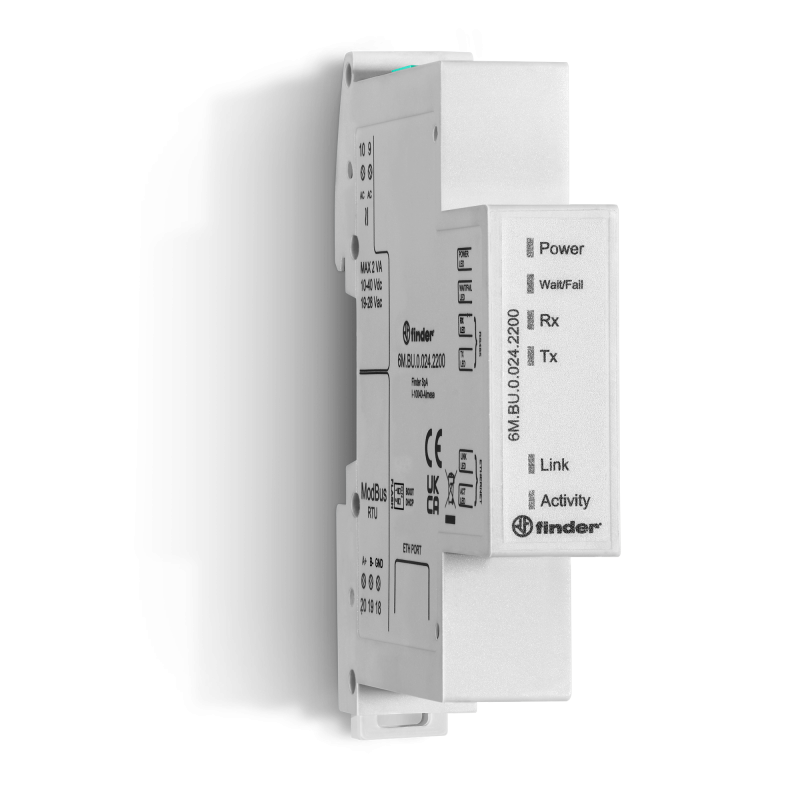

Finder 6M.BU.0.024.2200 Modbus TCP/IP un RS485 RTU vārteja, 24 V AC/DC

Finder 6M.BU.0.024.2200 savieno Modbus RTU ierīces RS485 tīklā ar Modbus TCP/IP klientiem Ethernet tīklā. Tā ir sakaru vārteja rūpnieciskām vadības un uzraudzības sistēmām, nevis trīsfāžu strāvas mērinstruments. Tai nav tiešu strāvmaiņu mērījumu ieeju.

10/100 Mb/s Ethernet saskarne atbalsta līdz desmit klientiem, bet RS485 saskarne – līdz 200 ierīcēm ar ātrumu 1200–115200 bit/s. Sakaru parametrus konfigurē iebūvētajā tīmekļa serverī. Seši priekšējie indikatori rāda barošanas un sakaru stāvokli. Barošanas, RS485 un Ethernet ķēdes atdala 1500 V izolācija. DIN sliedes ierīcei nepieciešams piemērots ārējs 24 V AC vai DC barošanas avots; shēmā parādītais barošanas avots ir atsevišķa ierīce.

• 24 V AC/DC; AC: 19–28 V; DC: 10–40 V
• Ethernet 10/100 Mb/s; RS485 1200–115200 bit/s
• IP20; −20…+60 °C; <1.5 W
