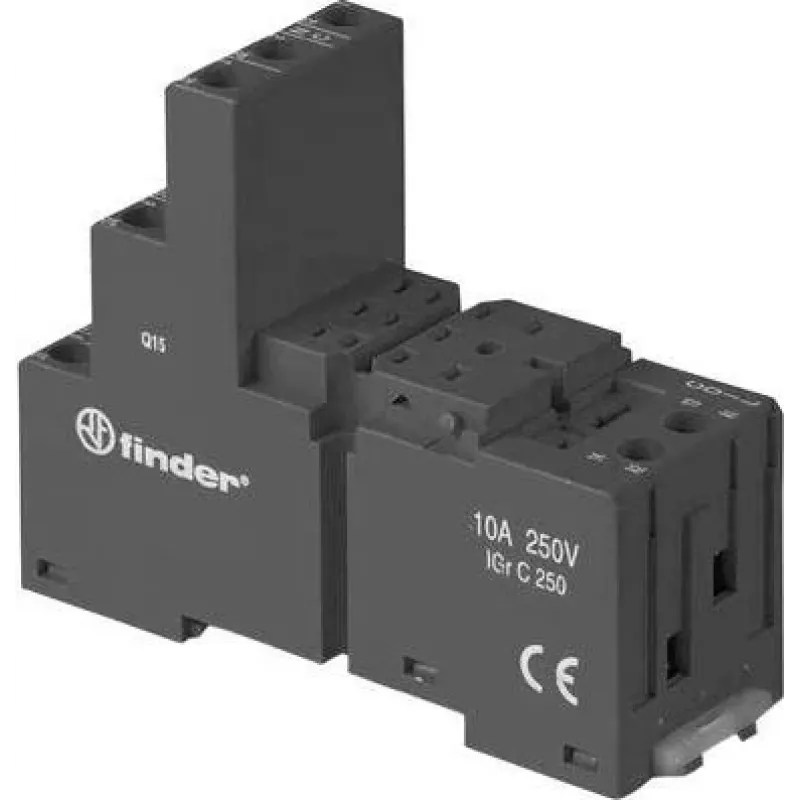

Finder 94.03.0 melna skrūvju ligzda 55.33/55.34 un 85.33/85.34 relejiem, 3 polu, 10A 250V, DIN/panel montāža

Ja meklējat uzticamu risinājumu releju montāžai, Finder 94.03.0 skrūvju ligzda nodrošina drošu un stabilu savienojumu. Tā ir speciāli izstrādāta Finder 55.33, 55.34, 85.33 un 85.34 sērijas relejiem, nodrošinot ilgmūžīgu un profesionālu instalāciju. Ar 3 polu konfigurāciju un skrūvju spailēm tā nodrošina stingru, pret vibrācijām izturīgu savienojumu gan viendzīslu, gan daudzdzīslu vadiem, padarot to ideāli piemērotu rūpnieciskajām vadības panelēm, HVAC sistēmām un automatizācijas iekārtām.

Kam paredzēts

Šī ligzda ir paredzēta elektrotehniķiem, paneļu montētājiem un apkopes speciālistiem, kuriem nepieciešams uzticams releju montāžas risinājums. Tā ir piemērota vietās, kur nepieciešama DIN sliedes vai paneļa montāža un kur vadiem jāpaliek droši savienotiem nepārtrauktas darbības laikā. Neatkarīgi no tā, vai atjaunojat esošos vadības skapjus vai veidojat jaunas automatizācijas sistēmas, šī ligzda nodrošina profesionālas kvalitātes savienojuma punktu.

Galvenās iezīmes

• Saderīga ar Finder 55.33, 55.34, 85.33 un 85.34 releju sērijām
• 3 polu skrūvju spaiļu savienojums viendzīslu vai daudzdzīslu vadiem
• Nominālā strāva 10 A un spriegums 250 V AC
• Montāža uz DIN sliedes vai paneļa
• Melns poliamīda korpuss ar IP20 aizsardzību
• Plašs darba temperatūras diapazons no -40 °C līdz +70 °C
• CE un cURus apstiprinājumi atbilstībai visā pasaulē

Specifikācijas

• Produkta veids: Releju ligzda
• Polu skaits: 3
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: DIN sliede / panelis
• Saderīgās releju sērijas: Finder 55.33, 55.34, 85.33, 85.34
• Nominālā strāva: 10 A
• Nominālais spriegums: 250 V AC
• Dielektriskā izturība (spole-kontakti): 6 kV (1,2/50 µs)
• Darba temperatūras diapazons: -40 līdz +70 °C
• Vadu noņemšanas garums: 8 mm
• Skrūvju pievilkšanas griezes moments: 0,5 Nm
• Maks. viendzīslas vada šķērsgriezums: 1x 6 mm² / 2x 2,5 mm²
• Maks. daudzdzīslas vada šķērsgriezums: 1x 4 mm² / 2x 2,5 mm²
• Krāsa: Melna
• Aizsardzības pakāpe: IP20
• Izolācijas materiāls: Poliamīds (PA)
• Apstiprinājumi: CE, cURus

Padomi

Savienojot vadus, noņemiet izolāciju 8 mm garumā un pievelciet skrūves ar 0,5 Nm griezes momentu, lai nodrošinātu optimālu kontaktu. Daudzdzīslu vadiem izmantojiet uzgaļus, lai novērstu šķiedru atdalīšanos. Montējiet ligzdu uz standarta 35 mm DIN sliedes vai tieši uz paneļa, izmantojot atbilstošas skrūves. Pirms uzstādīšanas vienmēr pārbaudiet releja saderību, lai nodrošinātu drošu piegulšanu.
