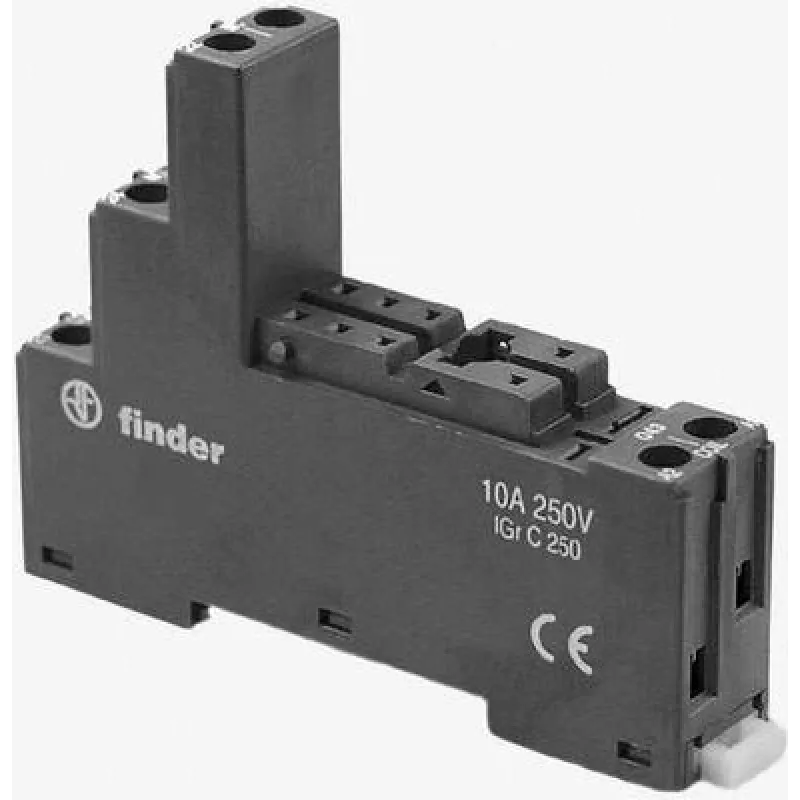

Finder 95.050 skrūvju spaiļu ligzda 40/44/51/52/61 sērijas relejiem, DIN sliedes/paneļa montāža, 8 kontakti, 10 A, 250 V AC, melna

Elektromehāniķiem un paneļu montētājiem, kuri ikdienā strādā ar Finder relejiem, nepieciešama uzticama un droša ligzda, kas nodrošina vienkāršu un ātru releja nomaiņu. Finder 95.050 ir tieši šāds risinājums – 8 kontaktu ligzda ar skrūvju spailēm, kas paredzēta 40.51, 40.52, 40.61, 44.52, 44.62, 51.51, 51.52, 52.51, 52.52 un 61.52 sērijas relejiem. Tā atbalsta gan DIN sliedes, gan paneļa montāžu, tāpēc to var izmantot dažādos sadalņu izkārtojumos.

Galvenās priekšrocības

• Skrūvju spailes nodrošina stingru un pret vibrācijām izturīgu savienojumu – piemērotas gan cietiem vadiem līdz 2,5 mm², gan savītiem vadiem līdz 1,5 mm².
• Augsta caursitiena izturība (6 kV starp spoli un kontaktiem) pasargā no sprieguma pārspriegumiem.
• Plašs darba temperatūras diapazons no -40 līdz +70 °C ļauj izmantot gan aukstās, gan karstās vidēs.
• PA (poliamīda) korpuss ir izturīgs pret nodilumu un daudziem ķīmiskiem faktoriem.
• Savietojama ar Finder 99.02 un 99.50 moduļiem un džemperu savienotājiem – ērti paplašināt funkcijas.

Kam piemērota

Šī ligzda ir paredzēta rūpniecisko vadības paneļu montētājiem, ēku automatizācijas speciālistiem, enerģētikas un dzelzceļa infrastruktūras tehniķiem, kā arī visiem, kas izmanto Finder relejus 40., 44., 51., 52. vai 61. sērijā. Tā nodrošina drošu savienojumu un atvieglo apkopi, jo releju var nomainīt, neatslēdzot vadus.

Tehniskā specifikācija

• Produkta veids: releja ligzda
• Kontaktu skaits: 8
• Savienojumu veids: skrūvju spailes
• Montāžas veids: DIN sliede / panelis
• Nominālā strāva: 10 A
• Nominālais spriegums: 250 V AC
• Caursitiena izturība (spole-kontakti): 6 kV (1,2/50 µs)
• Aizsardzības klase: IP20
• Apkārtējās vides temperatūra: no -40 līdz +70 °C
• Korpusa materiāls: PA (poliamīds)
• Apstiprinājumi: CE, cURus
• Savietojamie piederumi: Finder 99.02, 99.50 moduļi un džemperu savienotāji

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka barošana ir atslēgta. Nostipriniet ligzdu uz 35 mm DIN sliedes vai paneļa, izmantojot tam paredzētos stiprinājumus. Ievietojiet vadus skrūvju spailēs, ievērojot vadu šķērsgriezumu un noņemot izolāciju 8 mm garumā. Pievelciet skrūves ar griezes momentu 0,5 Nm – tas nodrošinās drošu kontaktu. Pēc tam vienkārši iespraudiet saderīgo Finder releju ligzdā.

Noderīgi zināt

Ligzda ir paredzēta lietošanai tikai iekštelpās, jo tās aizsardzības klase ir IP20 – tā nav aizsargāta pret mitrumu un putekļiem. Uzstādot ārpus sadalnes, nodrošiniet atbilstošu korpusu. Vienmēr pārbaudiet, vai izmantotais relejs atbilst ligzdas kontaktu izvietojumam. Laika gaitā pārbaudiet skrūvju savienojumu stingrību, īpaši vidēs ar paaugstinātu vibrāciju.

Padoms: ja izmantojat džemperu savienotājus, piemēram, Finder 99.02 vai 99.50, pievienojiet tos pirms releja ievietošanas, lai izvairītos no kontaktu bojājumiem. Vienmēr ievērojiet ražotāja norādīto griezes momentu – pārāk stipra pievilkšana var sabojāt spailes.
