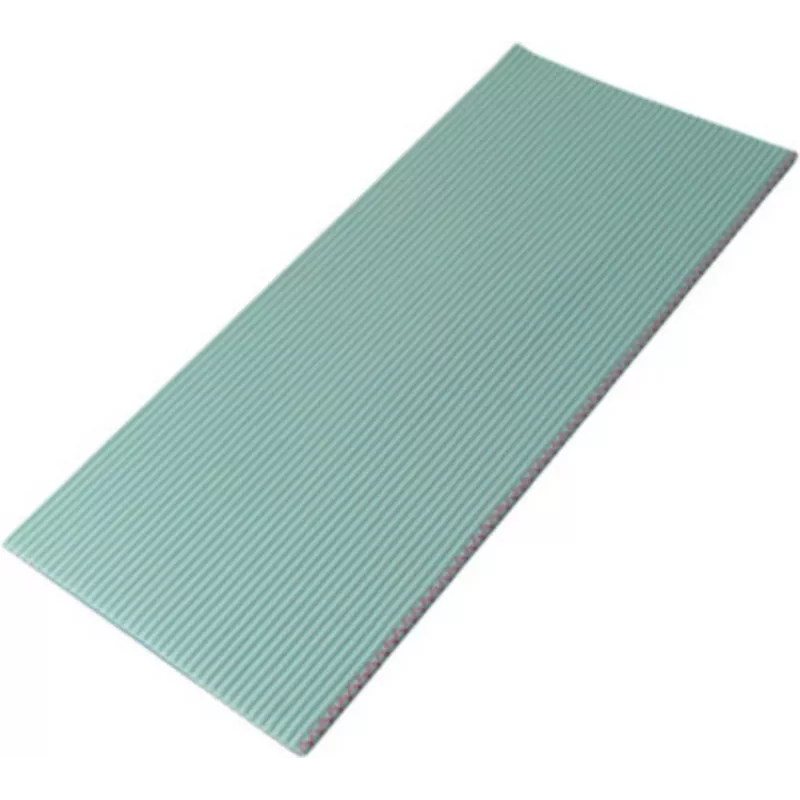

Lentes kabelis Tecline 71040R 1.27 mm AWG 28, 40 dzīslas, 30.5 m

Tecline 71040R ir plakans lentes kabelis ar 1.27 mm soli, AWG 28 vadītājiem, 40 paralēlām dzīslām un 30.5 m garu ruļļa garumu. Šis kabelis ir domāts iekšējai signalizācijai un zemsprieguma savienojumiem, kur nepieciešama vietu taupoša un paralēla vadu izvietošana. Pateicoties lentes formai, to ir viegli izmantot ar PCB galviņām un IDC tipa savienotājiem, kas atbilst 1.27 mm solim.

Praktiskas pielietošanas scenāriji

• Iekārtu iekšējā elektroinstalācija: Piemērots, lai savienotu vadības paneļus, displejus vai citus moduļus ierīcēs, kur nepieciešams kārtīgs un kompakts vadu izvietojums.
• Signālu pārvade starp PCB: Lieliski darbojas ar IDC savienotājiem, lai savienotu vairākas plates vienā korpusā, piemēram, datora vai rūpnieciskās vadības blokos.
• Zemsprieguma sadale: Var izmantot, lai izvadītu signālus vai zemu spriegumu (piemēram, 5V vai 12V) starp dažādām iekārtas daļām, bez nepieciešamības lodēt katru vadu atsevišķi.
• Pielāgotu kabeļu instalāciju veidošana: Ar 30.5 m ruļļa garumu var nogriezt vajadzīgā garuma gabalus un izveidot savus kabeļu komplektus, kas atvieglo montāžu un samazina kļūdu iespēju.

Galvenās specifikācijas

• Vadītāja solis: 1.27 mm
• Vadītāja izmērs: AWG 28
• Dzīslu skaits: 40
• Kopējais garums: 30.5 m
• Kabeļa formāts: plakana lente ar paralēliem vadītājiem
• Pielietojums: signālu un zemsprieguma iekšējie savienojumi

Lai izmantotu, nogrieziet vajadzīgo garumu, izlīdziniet dzīslas ar atbilstošu IDC savienotāju un saspiediet saskaņā ar ražotāja norādījumiem. Pirms terminācijas pārbaudiet PCB galviņas pinout, lai izvairītos no kļūdām. Nostipriniet kabeli ar saitēm vai kanāliem, lai novērstu kustību un berzi.
