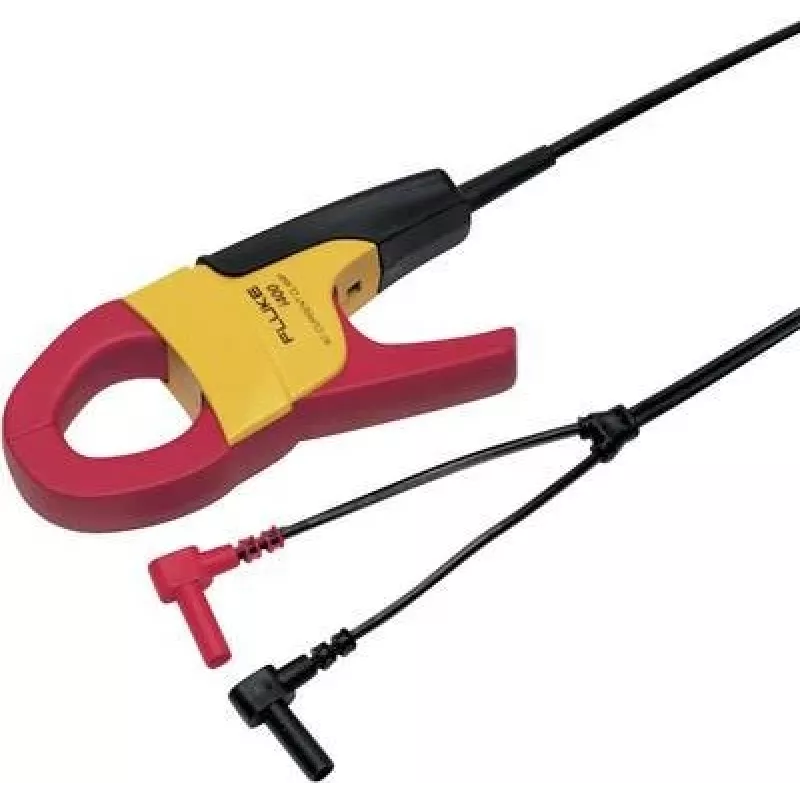

FLUKE i400 maiņstrāvas strāvas mērīšanas klemmes, 400A, 1mV/A izvade, CAT III 600V 2277225

Ja vajag izmērīt strāvu sadalnē vai motora ķēdē, neatslēdzot barošanu, FLUKE i400 ir tieši domāts šim darbam. Klemmes satver vadītāju un pārvērš strāvu sprieguma signālā, ko nolasa jebkurš multimetrs ar 4 mm banānu ieeju. Rezultāts – ātri un droši, bez ķēdes pārtraukšanas.

Galvenās priekšrocības

• Mēra maiņstrāvu no 1 A līdz 400 A AC RMS
• Izvade 1 mV uz 1 A – ērti nolasīt ampēros
• Atveras 32 mm – der lielākajai daļai vadu sadalnēs
• CAT III 600 V un CAT IV 300 V drošības kategorija
• Pasīva darbība – nav vajadzīgas baterijas
• 1,5 m garš kabelis ar ekranētiem 4 mm banānu kontaktdakšām

Kam piemērots

Elektriķiem, apkopes tehniķiem un inženieriem, kas strādā ar rūpnieciskajām iekārtām, komerciālām ēkām vai HVAC sistēmām. Noderēs arī tad, ja jāmēra motora strāva, jāpārbauda fāžu noslodze vai jāuzrauga strāvas patēriņš, neatslēdzot ķēdi.

Tehniskie dati

• Maiņstrāvas diapazons: 1 A – 400 A AC RMS
• Izejas signāls: 1 mV/A AC (piem., 400 mV pie 400 A)
• Pamatprecizitāte: ±2 % ±5 cipari (45–65 Hz)
• Frekvences josla: 5 Hz – 20 kHz
• Žokļu atvērums: 32 mm (1,25 collas)
• Drošības kategorija: CAT III 600 V, CAT IV 300 V
• Izejas savienotājs: ekranēti 4 mm banānu kontakti
• Kabeļa garums: 1,5 m
• Barošana: nav nepieciešama (pasīva)

Kā lietot

Pievieno klemmes pie multimetra, iestati to maiņstrāvas mV diapazonā un nolasi rezultātu. Tā kā izvade ir 1 mV/A, rādījums tieši atbilst strāvai ampēros. Piemēram, ja multimetrs rāda 150 mV, strāva ir 150 A. Klemmes ir saderīgas ar Fluke multimetriem un citiem zīmoliem, kam ir 4 mm banānu ieeja un 1 MΩ ieejas pretestība.

Kas jāņem vērā

Klemmes ir paredzētas tikai maiņstrāvas mērīšanai. Pirms lietošanas pārliecinies, ka multimetrs ir iestatīts pareizajā diapazonā. Lai iegūtu precīzākus rezultātus, novieto vadītāju žokļu centrā.

Padoms: ja strādā ar mainīgu slodzi, izmanto multimetru ar datu reģistrēšanas funkciju, lai fiksētu strāvas izmaiņas laika gaitā. Vienmēr ievēro drošības noteikumus, strādājot ar zemsprieguma iekārtām.
