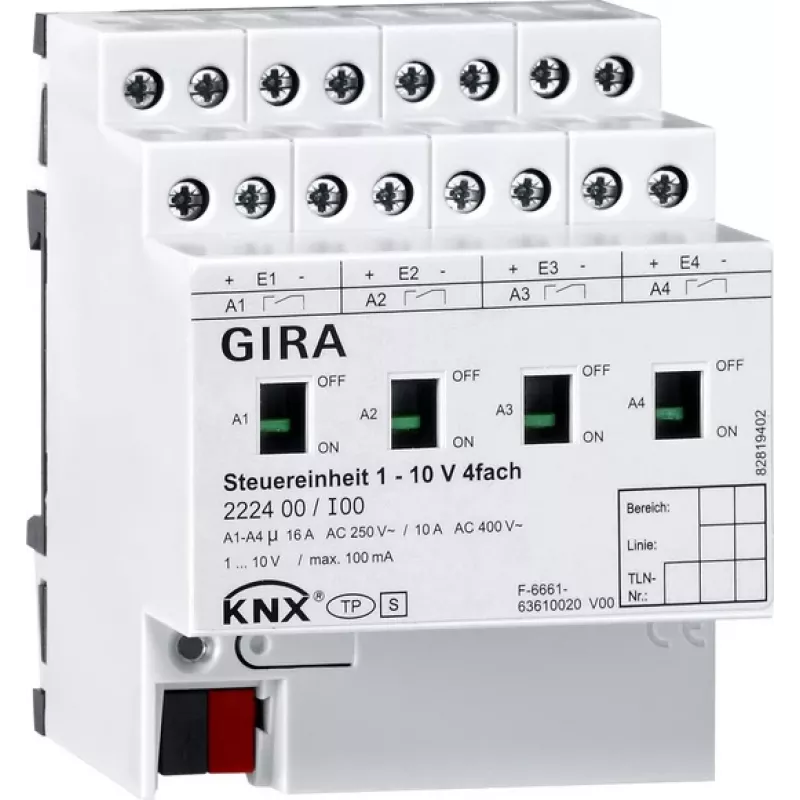

GIRA Control Unit 222400 1-10V 4 kanālu manuālā KNX vadības vienība (222400)

Ja jums jāvada 1-10V regulējamie gaismekļi birojos, konferenču zālēs vai sabiedriskās ēkās, GIRA Control Unit 222400 nodrošina četrus neatkarīgus kanālus ar manuālu pogu vadību un pilnu KNX integrāciju. Šī DIN sliedes ierīce ir ideāli piemērota gan manuālai pārvaldībai, gan automatizētai apgaismojuma kontrolei.

Galvenās priekšrocības

• Četri neatkarīgi 1-10V kanāli – vienlaikus var vadīt vairākas apgaismojuma grupas.
• Manuāla pogu vadība – ērta testēšana un tūlītēja iejaukšanās bez KNX vadības paneļa.
• KNX saderība – integrējama ēku automatizācijas sistēmās, izmantojot ETS programmatūru.
• Aizsardzība pret īssavienojumu un pārslodzi katrā kanālā – droša darbība pat prasīgās vidēs.
• LED statusa indikācija katram kanālam – ātra atgriezeniskā saite nodošanas ekspluatācijā un problēmu diagnostikas laikā.
• Kompakts 4 TE (72 mm) modulis – piemērots standarta DIN sliedes sadalnēm.

Kam piemērots

Šī vadības vienība ir paredzēta elektriķiem, sistēmu integratoriem un ēku apsaimniekotājiem, kuri strādā ar 1-10V regulējamiem gaismekļiem un elektroniskajiem balastiem. Ideāli piemērota biroju, konferenču telpu, auditoriju un citu publisku telpu apgaismojuma vadībai, kur nepieciešama gan manuāla, gan automatizēta kontrole.

Tehniskā specifikācija

• Bus system: KNX
• Function: 1-10V control unit
• Number of channels: 4
• Control type: Manual and KNX
• Output voltage: 1-10V DC
• Output current per channel: max. 50 mA
• Mounting type: DIN rail (REG device)
• Module width: 4 TE (72 mm)
• Supply voltage: KNX bus voltage (21-30V DC)
• Power consumption (KNX): typ. 5 mA
• Operating temperature: 0°C to +45°C
• Protection class: IP20
• Configuration: ETS software
• Manual operation: yes, via push-buttons
• Status indication: LED per channel
• Connection type: screw terminals (1-10V), bus terminal (KNX)
• Application: control of 1-10V dimmable luminaires, electronic ballasts
• Product type: actuator / interface
• Short-circuit protection: yes, for 1-10V outputs
• Overload protection: yes, for 1-10V outputs

Kā lietot

Uzstādiet ierīci uz DIN sliedes sadalnē. Pievienojiet 1-10V vadības vadus pie skrūvju spailēm un KNX kopnes kabeli pie bus spailes. Konfigurējiet kanālus, izmantojot ETS programmatūru, piešķirot tiem KNX grupu adreses. Manuālā pogu vadība ļauj pārbaudīt apgaismojumu uz vietas arī bez KNX programmēšanas.

Padoms: Pirms lietošanas pārliecinieties, ka barošanas spriegums atbilst KNX kopnes prasībām (21-30V DC). Katram kanālam ir atsevišķa aizsardzība, tāpēc bojājuma gadījumā pārbaudiet attiecīgā kanāla LED indikāciju un savienojumus. Ierīces montāža jāveic kvalificētam elektriķim saskaņā ar vietējiem noteikumiem.
