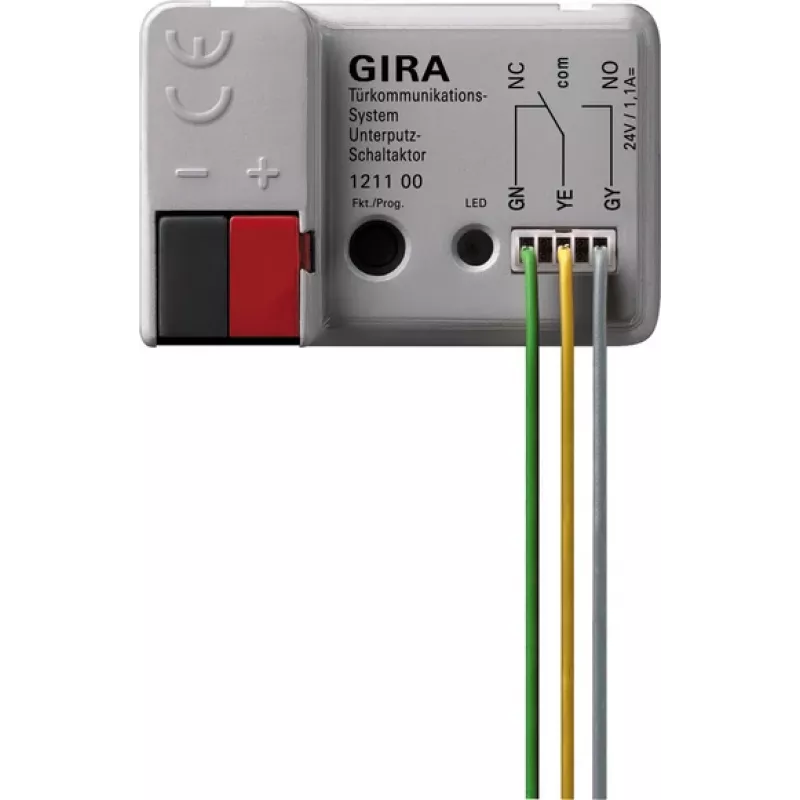

GIRA komutācijas aktuaturs durvju komunikācijai, iegremdējams, 1 NO kontakts, 10 A 121100

Iegremdējamais komutācijas aktuaturs ar 32 mm instalācijas dziļumu — tik kompakts, ka pazūd standarta ierīču kārbā, bet spēj pārslēgt līdz 10 A pie 230 V AC. Ja durvju komunikācijas sistēmā jāvada zvanu, apgaismojumu vai durvju atvērēju, šis GIRA 121100 ir tiešais risinājums.

Ko tas dod jūsu sistēmai

GIRA 121100 nodrošina vienu potenciāla brīvu NO (normāli atvērtu) releja kontaktu. Tas nozīmē, ka varat ieslēgt vai izslēgt ārējas ierīces, nevis tikai durvju komunikācijas iekšējās funkcijas. Relejs ir potenciāla brīvs, tāpēc nav jāuztraucas par kopēju zemējumu ar citām ķēdēm.

Galvenās priekšrocības

• Komutācijas jauda līdz 10 A pie 230 V AC pretestības slodzei
• Manuālās vadības poga tiešai pārslēgšanai uz vietas
• Statusa LED skaidrai darbības atgriezeniskajai saitei
• Kompakts iegremdējams dizains ar tikai 32 mm instalācijas dziļumu
• Saderīgs ar Gira System 6000 (2 vadu kopne)

Tehniskie dati

• Produkta veids: Komutācijas aktuaturs
• Uzstādīšanas veids: Iegremdējams (Unterputz)
• Pielietojums: Gira durvju komunikācijas sistēma
• Sistēmas saderība: Gira System 6000 (2 vadu kopne)
• Kontaktu skaits: 1
• Kontakta tips: Potenciāla brīvs NO (normāli atvērts) releja kontakts
• Komutācijas jauda (pretestības slodze): 230 V AC, maks. 10 A
• Komutācijas jauda (induktīvā slodze): 230 V AC, maks. 4 A (cos φ = 0,6)
• Komutācijas jauda (DC slodze): 24 V DC, maks. 2 A
• Darba spriegums: No Gira 2 vadu kopnes sistēmas
• Savienojuma tips: Skrūvju spailes
• Funkcijas: Manuālās vadības poga, statusa LED
• Montāža: Standarta iegremdējamā ierīču kārba
• Instalācijas dziļums: Aptuveni 32 mm
• Programmēšana: Ar Gira Project Assistant (GPA)
• Materiāls: Plastmasa
• Darba temperatūra: 0 °C līdz +45 °C
• Aizsardzības klase: IP20 (uzstādītā veidā)

Kam tas piemērots

Šis aktuaturs ir domāts tiem, kuri jau izmanto Gira durvju komunikācijas sistēmu un vēlas paplašināt tās iespējas. Tas ir īpaši noderīgs, ja nepieciešams vadīt papildu apgaismojumu, zvanu vai durvju atvērēju, kas nav tieši savienots ar pašu durvju staciju. Piemērots gan dzīvokļiem, gan privātmājām, gan komerctelpām.

Kā to lietot

Uzstādiet aktuatūru standarta iegremdējamā ierīču kārbā. Pievienojiet to Gira 2 vadu kopnei un ārējai ierīcei, ko vēlaties vadīt. Programmējiet ar Gira Project Assistant (GPA), lai piešķirtu adresi un noteiktu darbības loģiku. Manuālā poga ļauj pārbaudīt komutāciju uzreiz pēc uzstādīšanas, bet statusa LED parāda, vai kontakts ir aktivizēts.

Padoms: pirms pieslēgšanas pārliecinieties, ka ārējās ierīces jauda nepārsniedz attiecīgā slodzes veida maksimālo vērtību — 10 A pretestības, 4 A induktīvās (cos φ = 0,6) un 2 A līdzstrāvas slodzei. Induktīvām slodzēm, piemēram, durvju atvērējiem ar motoru, vienmēr ņemiet vērā ieslēgšanas strāvas impulsu.
