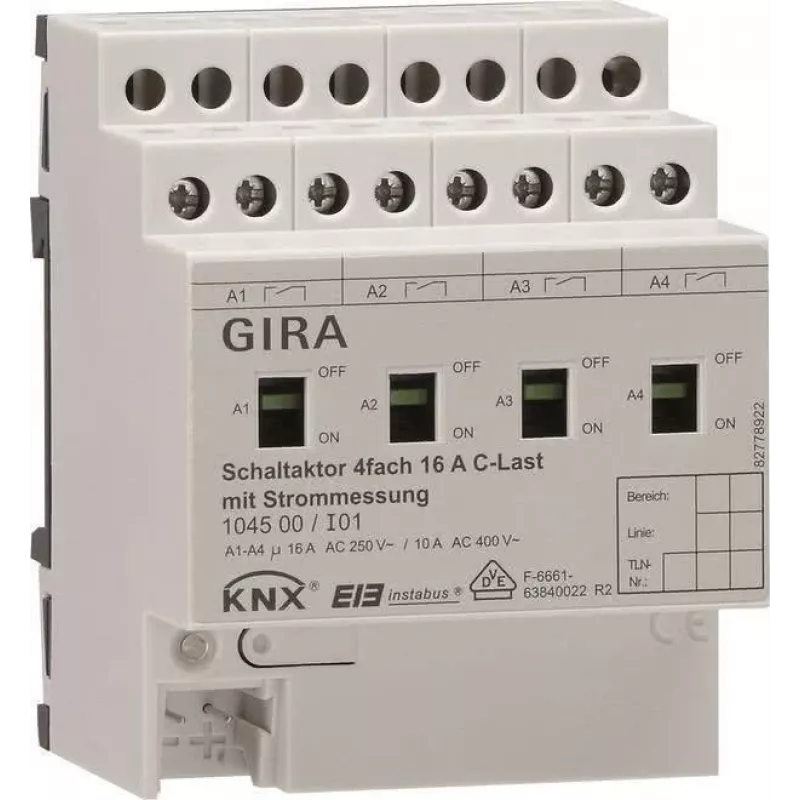

GIRA Komutācijas aktulators 4-kanālu DIN sliedes KNX/EIB 16A C-slodze 104500

Četri neatkarīgi 16 A komutācijas kanāli vienā kompaktā 4 TE modulī – tas ir tas, ko pamanīsiet uzreiz, jo tik maz vietas sadales skapī parasti prasa vairākus atsevišķus aktulatorus. GIRA 104500 apvieno četrus kanālus ar C-slodzes atbalstu, tāpēc tas droši pārslēdz ne tikai vienkāršas pretestības slodzes, bet arī LED draiverus, elektroniskos balastus un citas kapacitatīvās vai induktīvās slodzes.

Kam tas paredzēts

Elektriķiem, sistēmu integratoriem un ēku automatizācijas speciālistiem, kuri KNX projektos vēlas samazināt komponentu skaitu un ietaupīt DIN sliedes vietu. Piemērots gan dzīvojamo, gan komerciālo ēku apgaismojuma, apkures vai citu elektrisko slodžu vadībai, kur nepieciešama liela pārslēgšanas jauda.

Galvenās priekšrocības

• Četri neatkarīgi izejas kanāli, katrs 16 A (AC1, C-slodze) – viena ierīce četrām līnijām.
• Atbalsta pretestības, induktīvās un kapacitatīvās slodzes, tostarp LED apgaismojumu un elektroniskos balastus.
• Manuālā vadība ar pogām un skaidra LED statusa indikācija – ērta nodošana ekspluatācijā un problēmu diagnostika.
• Kompakts 4 TE (72 mm) korpuss DIN sliedei – ietaupa sadales skapja vietu.
• Paplašinātas KNX funkcijas: pārslēgšana, ainu vadība, laika funkcijas, loģiskās operācijas un centrālās komandas.
• Elektroniskā īssavienojuma un pārslodzes aizsardzība nodrošina ilgstošu uzticamību.
• Konfigurējams ar ETS programmatūru, saderīgs ar visu KNX ekosistēmu.

Tehniskie dati

• Kopnes sistēma: KNX/EIB (TP)
• Izeju skaits: 4
• Pārslēgšanas jauda uz izeju: 16 A (AC1, C-slodze)
• Nominālais slodzes spriegums: 250 V AC, 50/60 Hz
• Kopnes darba spriegums: 21–30 V DC
• Montāža: DIN sliede (REG), platums 4 TE (72 mm)
• Savienojumi: skrūvju spailes, maks. kabeļa šķērsgriezums 4 mm² (viendzīslas), 2,5 mm² (daudzdzīslu)
• Aizsardzības klase: IP20
• Darba temperatūra: no -5 °C līdz +45 °C
• Kopnes strāvas patēriņš: maks. 10 mA
• Sertifikāti: CE, KNX

Kā lietot

Uzstādiet aktulatoru sadales skapī ar pietiekamu ventilāciju. Pārliecinieties, ka slodzes strāva nepārsniedz 16 A uz kanālu. Pirms KNX aplikācijas ielādes izmantojiet manuālās pogas, lai pārbaudītu vadu savienojumus. Ja vienlaikus tiek izmantoti vairāki kanāli ar kapacitatīvo slodzi augstā apkārtējā temperatūrā, ņemiet vērā jaudas samazinājumu atbilstoši ražotāja norādēm.

Padoms: C-slodzes kanāliem ar LED draiveriem ieteicams katram kanālam pievienot ne vairāk kā vienu draiveri, lai izvairītos no palielinātas ieejas strāvas impulsa. Vienmēr pārbaudiet, vai kopējā jauda nepārsniedz aktulatora maksimālo jaudu.
