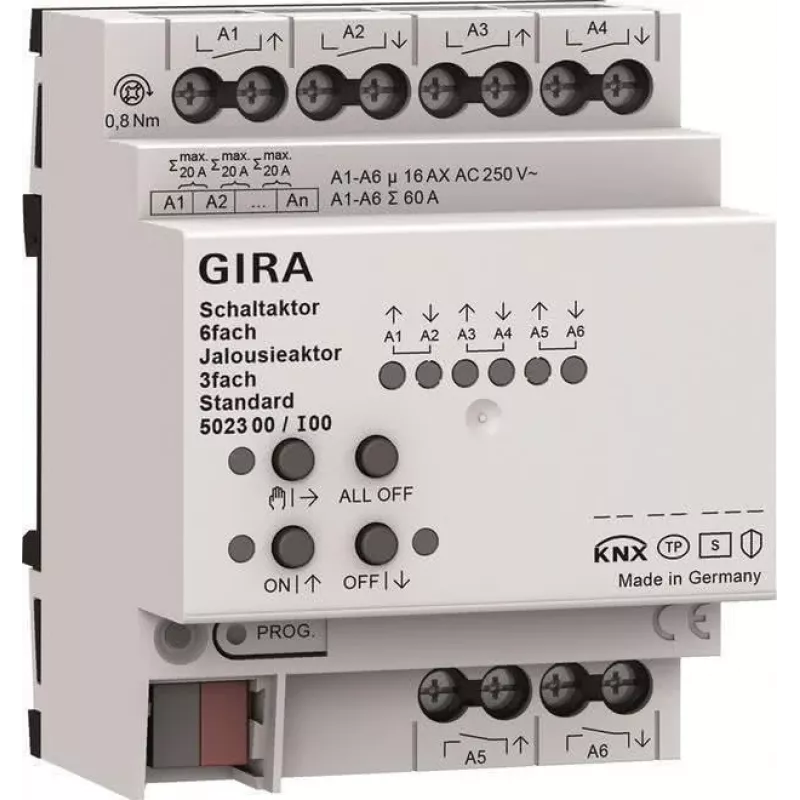

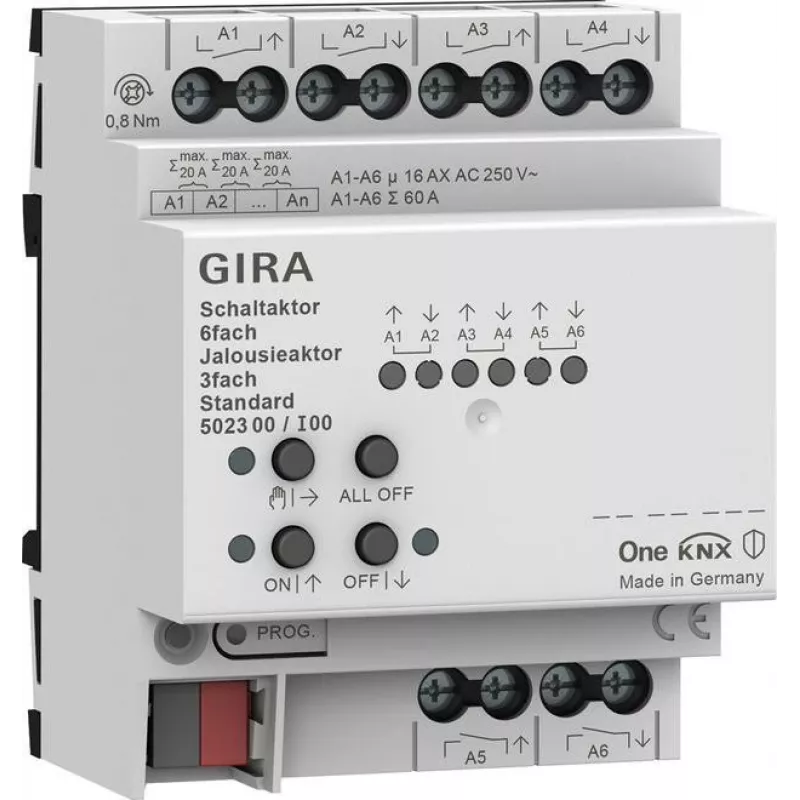

Gira Switch & Blind Actuator 6f/3f 16 A 502300

Elektriķiem un KNX sistēmu integrētājiem, kuri vēlas vienā ierīcē apvienot apgaismojuma un žalūziju vadību, Gira 502300 ir praktisks risinājums. Šis aktuators ar 6 komutācijas kanāliem un 3 žalūziju kanāliem ietaupa vietu sadalnes skapī un samazina vadu skaitu, jo nav nepieciešami atsevišķi moduļi.

Galvenās priekšrocības

• 6 komutācijas kanāli, katrs 16 A, tīri omiskai slodzei līdz 3680 W pie 230 V AC
• 3 žalūziju/ruļļu kanāli 230 V AC motoriem, katrs līdz 1380 VA
• Manuālā vadība ar pogām uz ierīces korpusa – ērti testēšanai un nodošanai ekspluatācijā
• Iebūvētas loģikas funkcijas: ainas, laika funkcijas, kāpņu apgaismojums
• Statusa atgriezeniskā saite caur KNX kopni
• Pārslodzes aizsardzība katram kanālam
• Kompakts 4 TE (DIN moduļu) platums DIN sliedes montāžai

Ikdienas lietošanā

Konfigurēts pilnībā caur ETS, aktuators reaģē uz KNX telegrammām – ieslēgšana, žalūziju pozicionēšana, lamellu regulēšana, ainu izsaukšana. Manuālās pogas ļauj vietējo vadību instalācijas laikā vai kopnes atteices gadījumā. Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus. Ierīce tiek barota tikai no KNX kopnes (21–30 V DC), tāpēc papildu barošanas avots nav nepieciešams.

Pilna specifikācija

• Kopnes sistēma: KNX
• Funkcionalitāte: komutācija, žalūziju/ruļļu vadība
• Komutācijas kanālu skaits: 6
• Žalūziju/ruļļu kanālu skaits: 3
• Maks. komutācijas strāva uz kanālu: 16 A
• Maks. komutācijas jauda (omiskā slodze) uz kanālu: 3680 W pie 230 V AC
• Maks. komutācijas jauda (motora slodze) uz kanālu: 1380 VA
• Montāžas veids: DIN sliede
• Moduļa platums: 4 TE (DIN moduļi)
• Barošanas spriegums: KNX kopnes spriegums (21–30 V DC)
• Izejas spriegums: 230 V AC
• Manuālā vadība: jā, ar pogām uz ierīces
• Savienojuma veids: skrūvju spailes
• Aizsardzības klase: IP20
• Darba temperatūra: 0 līdz +45 °C
• Iebūvētas loģikas funkcijas: jā (ainas, laika funkcijas, kāpņu apgaismojums)
• Statusa atgriezeniskā saite: jā, caur KNX kopni
• Pārslodzes aizsardzība: jā

Nobeiguma piezīme

Projektiem, kuros gan apgaismojums, gan žalūzijas jāautomatizē vienā KNX līnijā, 502300 piedāvā praktisku līdzsvaru starp kanālu skaitu un sadalnes vietu.
