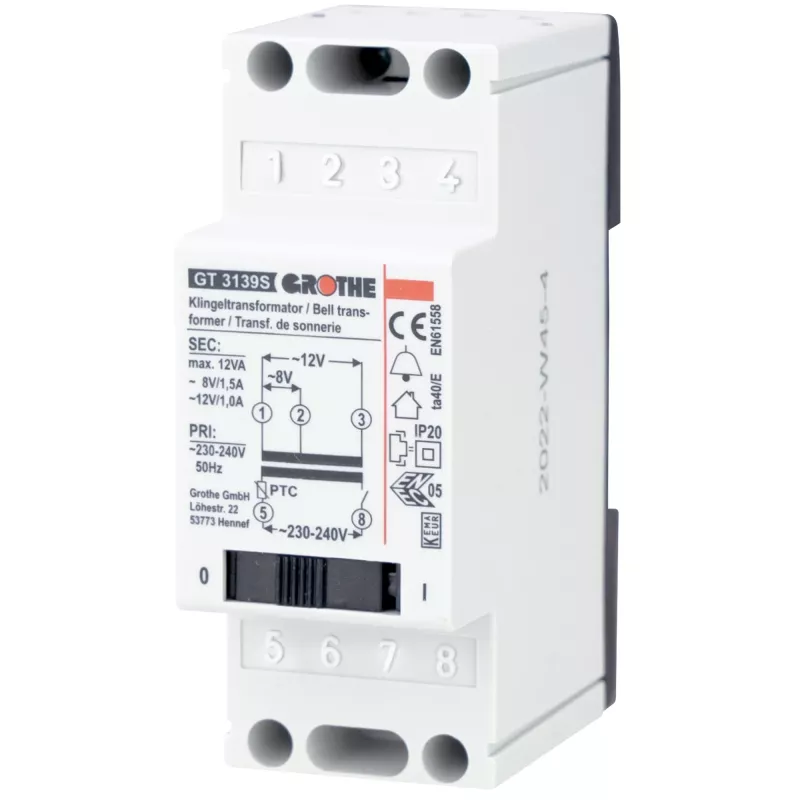

Grothe GT 3139 S durvju zvana transformators 8/12V 1,3/1A ar tīkla slēdzi 14049

Durvju zvana instalācijām nepieciešams drošs zemsprieguma barošanas avots, un Grothe GT 3139 S to nodrošina, pārveidojot 230 V tīkla spriegumu uz 8 V vai 12 V maiņspriegumu. Iebūvētais tīkla slēdzis ļauj ērti ieslēgt un izslēgt barošanu, neatslēdzot vadus.

Kam paredzēts

Elektriķiem un DIY instalētājiem, kuriem nepieciešams uzticams, pārslēdzams transformators durvju zvaniem, zvanu pogām vai citām zemsprieguma maiņstrāvas ierīcēm mājās vai komerciālās telpās.

Galvenās iezīmes

• Divas izejas: 8 V AC (1,3 A) vai 12 V AC (1 A), izvēle veicama ar spaiļu savienojumiem.
• Iebūvēts tīkla slēdzis ērtai ieslēgšanai/izslēgšanai bez kontaktdakšas izvilkšanas.
• Drošības transformatora konstrukcija ar termisko pārslodzes un īssavienojuma aizsardzību.
• Kompakts DIN sliedes stiprinājums (2 moduļi, 35 mm) kārtīgam sadales skapim.
• Skrūvju spailes drošam vadu savienojumam.

Specifikācijas

• Ieejas spriegums: 230 V AC, 50/60 Hz
• Izeja 1: 8 V AC, 1,3 A
• Izeja 2: 12 V AC, 1 A
• Nominālā jauda: 15 VA
• Stiprinājums: DIN sliede, 2 TE (35 mm)
• Aizsardzības klase: IP20
• Pārslodzes aizsardzība: termiskā
• Īssavienojuma drošs: jā
• Darba temperatūra: no -5 °C līdz +40 °C
• Korpusa materiāls: plastmasa

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka tīkla spriegums ir atslēgts. Pievienojiet fāzes un nulles vadus attiecīgajiem ievades spailēm. Izvēlieties izejas spriegumu atbilstoši durvju zvana prasībām: 8 V vai 12 V. Savienojiet zvana vadus ar attiecīgajiem izejas spailēm. Nostipriniet transformatoru uz DIN sliedes sadales skapī. Pēc uzstādīšanas ieslēdziet tīkla slēdzi un pārbaudiet zvana darbību.

Padoms: vienmēr izvēlieties durvju zvanam atbilstošo spriegumu – 8 V vai 12 V. Iebūvētais slēdzis ļauj atslēgt barošanu apkopes laikā, nepieskaroties tīkla ķēdei. Nodrošiniet, lai darba temperatūra nepārsniegtu +40 °C.
