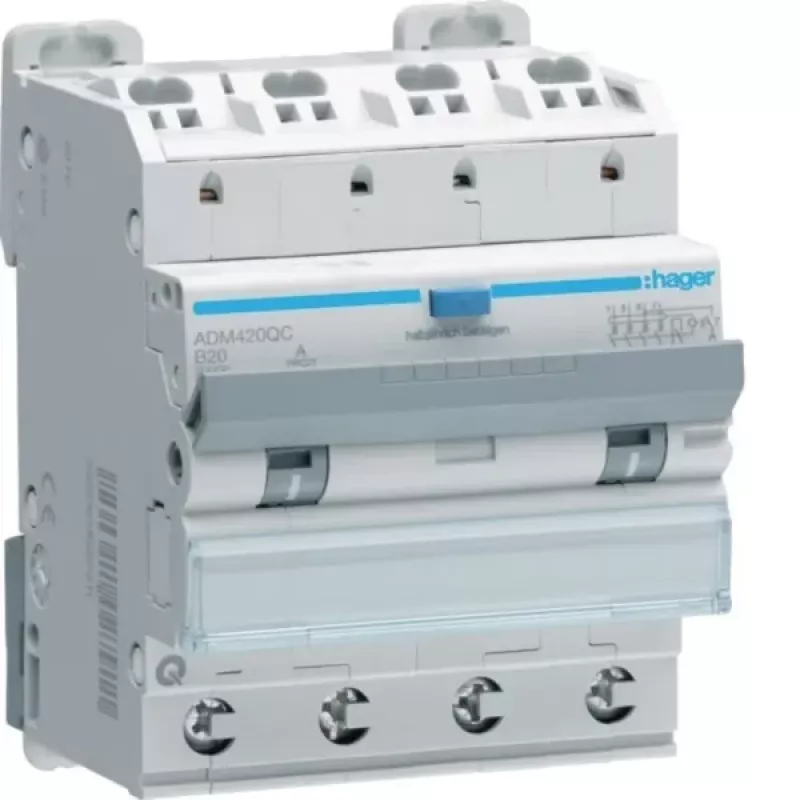

Hager ADM420QC RCBO 4P 6kA B20A 30mA Type A QuickConnect

Elektriķiem, kuri vēlas ietaupīt vietu sadalē un vienlaikus nodrošināt pilnīgu aizsardzību trīsfāžu ķēdēm, Hager ADM420QC ir praktisks risinājums. Šis modulārais automātiskais slēdzis ar noplūdes strāvas aizsardzību apvieno 4 polu automātisko slēdzi un A tipa noplūdes strāvas ierīci vienā kompaktā modulī, turklāt tajā ir iebūvēta neitrālā vadītāja pārslodzes aizsardzība. Ierīce aizņem tikai 4 moduļus (72 mm) uz DIN sliedes, tādējādi atbrīvojot vietu citām ierīcēm.

Galvenās priekšrocības

• 4 polu RCBO ar B raksturlīkni un 20 A nominālo strāvu
• 30 mA noplūdes strāvas jutība, A tips AC un pulsējošiem DC bojājumiem
• 6 kA pārrāvuma jauda īssavienojumu aizsardzībai
• Iebūvēta neitrālā vadītāja pārslodzes aizsardzība
• QuickConnect atsperu spailes ātrai un drošai pieslēgšanai

Ikdienas lietošanā

Uzstādīšana ir vienkārša: ierīce nofiksējas uz standarta DIN sliedes un aizņem 4 moduļus (72 mm). Pateicoties QuickConnect spailēm, elektroinstalācija tiek veikta ātri un bez apkopes. Skaidrais marķējums un priekšpusē novietotā testa poga ļauj ātri pārbaudīt noplūdes strāvas funkciju. Kompaktais korpuss atstāj vairāk vietas citām ierīcēm sadalnē.

Pilni tehniskie dati

• Ierīces tips: Noplūdes strāvas automātiskais slēdzis ar pārstrāvas aizsardzību (RCBO)
• Polu skaits: 4P
• Nominālā strāva (In): 20 A
• Atbrīvošanas raksturlīkne: B
• Nominālā noplūdes strāva (IΔn): 30 mA
• Noplūdes strāvas tips: A
• Nominālā pārrāvuma jauda (Icn): 6 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Atbilstība standartam: DIN EN 61009-1 (VDE 0664-20)
• Montāžas tips: DIN sliede
• Savienojuma tips: Quick Connect (QC)
• Pārslodzes aizsardzība: Iebūvēta
• Īssavienojuma aizsardzība: Iebūvēta
• Neitrālā vadītāja pārslodzes aizsardzība: Jā
• Moduļu skaits (TE): 4
• Aizsardzības pakāpe: IP20
• Nominālais impulsa izturības spriegums (Uimp): 4 kV

Kam piemērots

Šis RCBO ir ideāli piemērots dzīvojamo un komerciālo ēku trīsfāžu ķēžu aizsardzībai, kur nepieciešama gan pārstrāvas, gan noplūdes strāvas aizsardzība vienā ierīcē. Tas ir īpaši noderīgs elektriķiem, kuri vēlas samazināt sadalnes izmērus un vienkāršot elektroinstalācijas darbus.

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka barošana ir atslēgta. Piestipriniet ierīci pie DIN sliedes, līdz tā nofiksējas. Pievienojiet vadus, izmantojot QuickConnect spailes: ievietojiet vadus un viegli pavelciet, lai pārliecinātos, ka tie ir droši nostiprināti. Pēc uzstādīšanas ieslēdziet barošanu un pārbaudiet noplūdes strāvas aizsardzības funkciju, nospiežot testa pogu. Ja ierīce neizslēdzas, tā ir jāpārbauda vai jānomaina.

Padoms: Regulāri pārbaudiet RCBO darbību, izmantojot testa pogu, lai nodrošinātu drošību. Ierīce atbilst DIN EN 61009-1 standartam, kas garantē tās kvalitāti un drošību.
