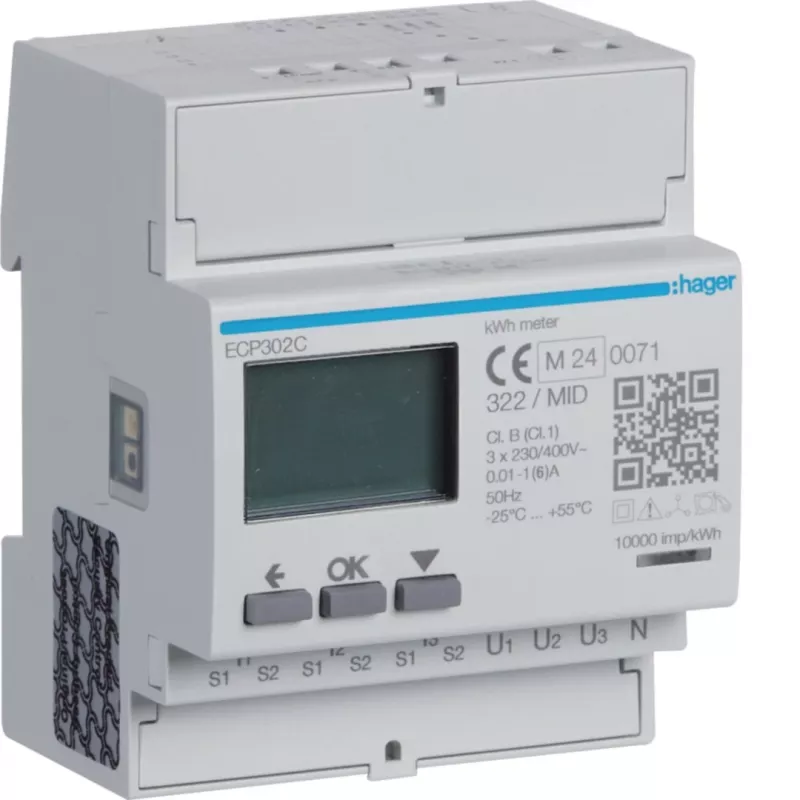

Hager ECP302C Trīsfāžu enerģijas skaitītājs 1A vai 5A strāvas transformatoriem, 4 moduļu DIN sliedes montāža, S0 impulsa izeja

Ja sadalnē jau ir uzstādīti strāvas transformatori, Hager ECP302C ļauj precīzi uzskaitīt trīsfāžu patēriņu, neiegriežoties tiešajā pieslēgumā. Skaitītājs paredzēts netiešajiem mērījumiem ar 1A vai 5A transformatoru sekundāro strāvu, nodrošinot uzticamus datus apakšuzskaitei un enerģijas pārvaldībai.

Kam piemērots

Elektromontieriem, ēku apsaimniekotājiem un īpašniekiem, kuri vēlas kontrolēt vai izrakstīt rēķinus par patēriņu trīsfāžu sistēmās, kur tiešais pieslēgums nav iespējams. Ideāli piemērots sadalnēm un vadības paneļiem, kuros jau darbojas strāvas transformatori.

Galvenās iezīmes

• Netiešie trīsfāžu mērījumi, izmantojot strāvas transformatorus ar 1A vai 5A sekundāro strāvu
• MID sertifikāts norēķinu veikšanai (B klases precizitāte aktīvajai enerģijai)
• Skaitliski skaidrs LCD displejs ar 6+2 cipariem, rāda līdz 999999,99 kWh
• S0 impulsa izeja integrācijai ar enerģijas pārvaldības sistēmām
• Kompakts 4 moduļu DIN sliedes korpuss (72 mm platums)

Specifikācijas

• Nominālais spriegums: 3x230/400 V AC
• Frekvence: 50/60 Hz
• Maksimālā strāva (mērīšanas ķēdē): 6 A
• Minimālā strāva: 0,02 A
• Palaišanas strāva: 0,02 A
• Impulsu skaits: 1000 imp/kWh (konfigurējams)
• Darba temperatūra: -25°C līdz +55°C
• Aizsardzības klase: IP20
• Montāža: DIN sliede (EN 60715)

Kā lietot

Pārliecinieties, ka strāvas transformatoru sekundārā strāva atbilst skaitītāja iestatījumam (1A vai 5A). Precīzai uzskaitei izmantojiet 0,5 klases vai labākus strāvas transformatorus. S0 izeju var pieslēgt datu reģistratoram vai ēkas vadības sistēmai attālinātai kontrolei.

Padoms: pirms montāžas vienmēr pārbaudiet transformatoru polaritāti un fāžu secību – tas novērsīs kļūdas rādījumos. Regulāri pārbaudiet, vai skaitītāja konfigurācija atbilst faktiskajai transformatoru strāvai.
