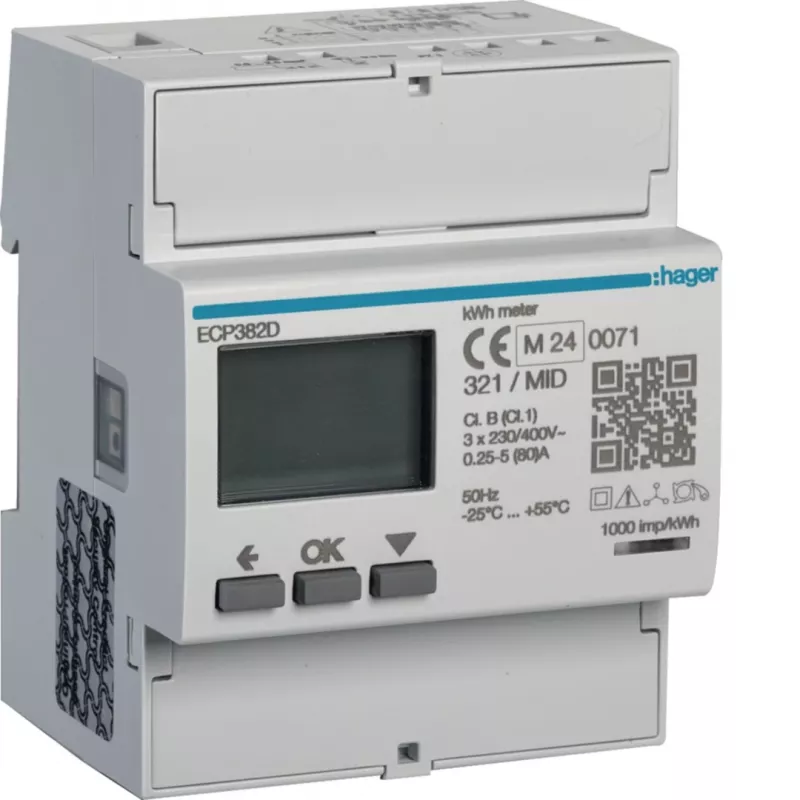

Hager ECP382D trīsfāžu enerģijas skaitītājs tiešajam pieslēgumam 80A 4M S0 MID

Kad sadales skapī nepieciešams precīzi uzskaitīt patēriņu atsevišķiem līnijas posmiem, Hager ECP382D nodrošina tiešu trīsfāžu uzskaiti līdz 80 A bez strāvas transformatoriem. Skaitītājs ir MID sertificēts, tāpēc to var izmantot norēķinu aprēķinos, un S0 impulsu izeja ļauj datus nodot ēkas vadības sistēmām.

Galvenās priekšrocības

• MID atbilstība (B + D modulis) – piemērots komerciālai uzskaitei un norēķiniem
• Tiešais pieslēgums līdz 80 A – nav nepieciešami strāvas transformatori
• Kompakts 4 moduļu DIN sliedes korpuss – viegli integrējams sadales skapī
• Apgaismots LCD ekrāns – ērti nolasīt rādījumus arī vājā apgaismojumā
• S0 impulsu izeja (1000 imp/kWh) – savienojams ar ēkas vadības sistēmām

Kam piemērots

• Apakšuzskaitei komerciālās un dzīvojamās ēkās
• Enerģijas patēriņa monitoringam sadales skapjos
• Objektiem, kur nepieciešama tieša pieslēgšana līdz 80 A

Galvenie tehniskie dati

• Trīsfāžu, tiešais pieslēgums, maksimālā strāva 80 A
• Atsauces spriegums: 3x230/400 V AC, 50/60 Hz
• Precizitātes klase: B (aktīvā enerģija), 2 (reaktīvā enerģija)
• S0 impulsu izeja: 1000 imp/kWh
• MID atbilstība (B + D modulis)
• Montāža uz DIN sliedes, 4 moduļu platums

Izmantošana

Skaitītāju uzstāda uz DIN sliedes sadales skapī. Pievienojiet trīsfāžu barošanas līniju tieši skaitītāja spailēm atbilstoši shēmai. S0 izeju var pieslēgt pie ēkas vadības sistēmas vai datu reģistratora, lai nodrošinātu attālinātu patēriņa uzskaiti.

Ieteikums: pirms uzstādīšanas pārliecinieties, ka līnijas strāva nepārsniedz 80 A un ka skaitītājs tiek montēts vietā ar atbilstošu ventilāciju. S0 izejas savienojumiem izmantojiet ekranētu vītu pāri, lai izvairītos no traucējumiem.
