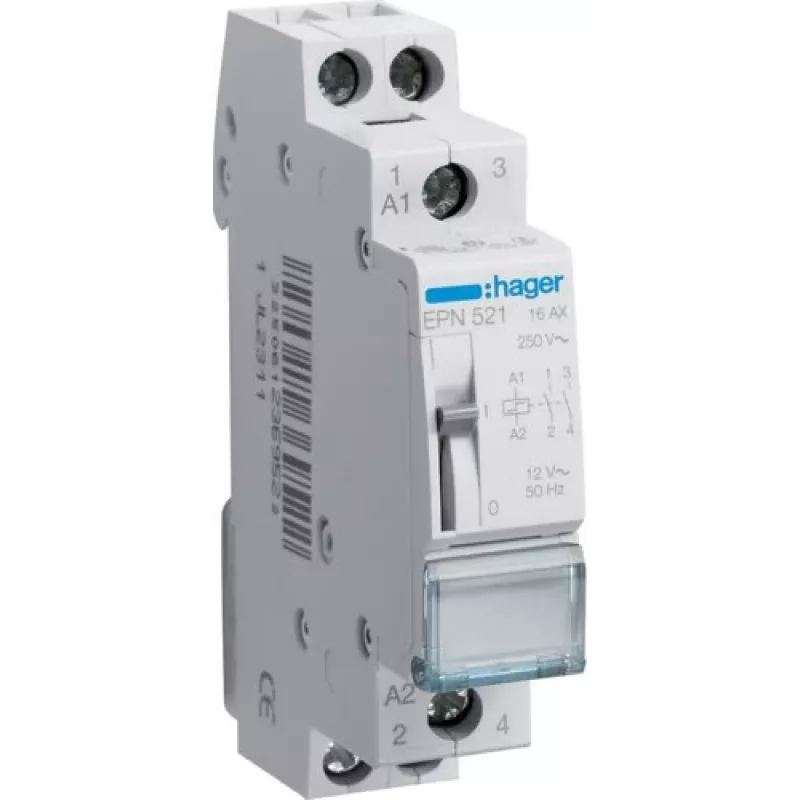

Hager EPN521 2 polu impulsa relejs 12V AC/DC 16A DIN sliedei

Elektriķiem un sistēmu integrētājiem, kuri vada apgaismojumu no vairākiem pogas spiedējiem, Hager EPN521 ir praktisks risinājums: 2 polu impulsa relejs ar 16 A kontaktu un 12 V AC/DC vadības spoli, kas montējams uz DIN sliedes.

Kāpēc izvēlēties EPN521

• 2 normāli atvērti kontakti (2 NO) ļauj pārslēgt divas neatkarīgas ķēdes vai vienu divpolu ķēdi.
• 16 A pie 250 V AC nodrošina jaudu līdz 2000 W kvēlspuldzēm un halogēna lampām.
• 12 V AC/DC spoles spriegums ir piemērots zemsprieguma vadības sistēmām.
• Kompakts 1 moduļa platums (17,5 mm) ietaupa vietu sadalnē.
• Mehāniskā izturība līdz 1 000 000 ciklu, elektriskā – 100 000 ciklu.

Tehniskie dati

• Produkta tips: impulsa relejs
• Kontaktu skaits: 2 (2 NO)
• Nominālā strāva: 16 A
• Nominālais spriegums: 250 V AC
• Vadības spriegums: 12 V AC/DC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede
• Moduļa platums: 1 modulis (17,5 mm)
• Savienojumu tips: skrūvju spailes
• Maks. kvēlspuldžu slodze: 2000 W
• Maks. halogēna lampu slodze: 2000 W
• Maks. dienasgaismas lampu slodze (nekompensēta): 1000 VA
• Maks. dienasgaismas lampu slodze (kompensēta): 1000 VA
• Maks. LED lampu slodze: 200 W
• Īsslēguma strāvas noturība (Icc): 3 kA
• Darba temperatūra: -20 līdz +50 °C
• Aizsardzības pakāpe: IP20

Kam piemērots

Šis relejs ir ideāls kāpņu telpu, koridoru un citu telpu apgaismojuma vadībai, kur nepieciešama vairāku pogu vadība. Pateicoties 12 V vadības spriegumam, to var izmantot kopā ar zemsprieguma pogu paneļiem un viedās mājas sistēmām. 16 A kontakti ļauj pieslēgt arī citas pretestības slodzes, piemēram, sildelementus.

Uzstādīšana

Relejs tiek montēts uz standarta 35 mm DIN sliedes. Vadības signāls tiek padots uz spoles spailēm, bet slodze tiek pieslēgta pie kontaktu spailēm. Katrs impulss maina izejas stāvokli, tāpēc nav nepieciešami pastāvīgi ieslēgti slēdži. Pirms darba uzsākšanas pārliecinieties, ka barošana ir atslēgta.

Mūsu viedoklis

Uzticams un kompakts impulsa relejs zemsprieguma apgaismojuma vadībai. Tā 16 A nominālā strāva un plašā slodžu saderība padara to par daudzpusīgu izvēli gan dzīvojamo, gan komerciālo telpu instalācijās.
