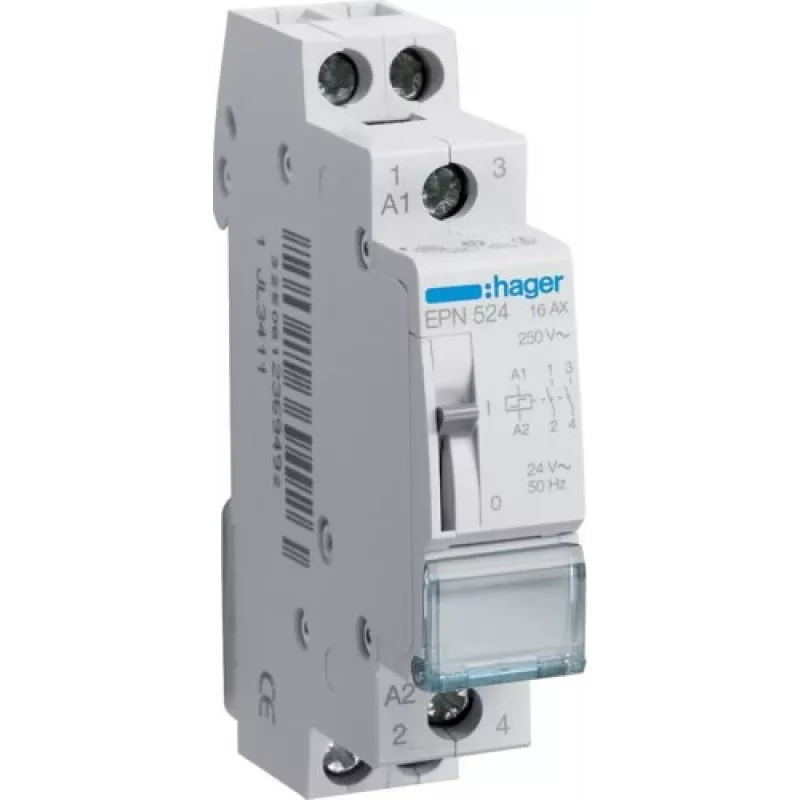

HAGER EPN524 Acti 9 impulsa relejs, 2 NO, 16 A, 24 V AC/DC, 2 moduļi

Elektriķiem un sadales skapju montētājiem, kuri ierīko apgaismojuma vadību no vairākām pogām, HAGER EPN524 impulsa relejs nodrošina vienkāršu risinājumu bez sarežģītas elektroinstalācijas. Katrs 24 V AC vai DC impulss pārslēdz divus normāli atvērtos kontaktus, tādējādi nodrošinot apgaismojuma ieslēgšanu un izslēgšanu no jebkuras vietas – ideāli kāpņu telpām, gaiteņiem un lielām telpām. Kompaktais 2 moduļu DIN sliedes korpuss ieņem tikai 36 mm platuma, un skrūvju spailes pieņem vadus līdz 6 mm².

Galvenās specifikācijas

• Produkta tips: impulsa relejs (bistabils relejs)
• Sērija: Acti 9 EPN
• Kontaktu konfigurācija: 2 normāli atvērti (NO)
• Nominālā darba strāva: 16 A pie 250 V AC
• Vadības spriegums: 24 V AC 50/60 Hz vai 24 V DC
• Montāža: DIN sliede (35 mm)
• Moduļu platums: 2 moduļi (36 mm)
• Elektriskā izturība: 100 000 ciklu (AC-21A)
• Mehāniskā izturība: 1 000 000 ciklu
• Darba temperatūra: no -20 °C līdz +50 °C
• Savienojumi: skrūvju spailes, 1,5–6 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (korpusā)
• Standarti: IEC/EN 60669-1
• Maksimālā pārslēgšanas frekvence: 5 operācijas minūtē
• Jaudas patēriņš: 1,2 VA/W noturēšanā, 10 VA/W ieslēgšanā

Kāpēc izvēlēties

Relejs apvieno izturīgu darbību ar kompaktu izmēru. 24 V vadības spriegums ir drošs gan dzīvojamo, gan komerciālo ēku instalācijās, un bistabilais mehānisms notur kontaktus pozīcijā bez nepārtrauktas barošanas, tādējādi samazinot enerģijas patēriņu un siltuma izdalīšanos. Augstā mehāniskā izturība nodrošina ilgu darbību pat intensīvas lietošanas vietās.

Ideāli izmantošanas gadījumi

• Kāpņu telpu apgaismojums ar vairākām pogām
• Gaiteņu un koridoru apgaismojums birojos vai viesnīcās
• Apgaismojuma vadība no divām vai vairākām vietām
• Integrācija ēku automatizācijas sistēmās ar 24 V vadības signāliem

Noderīgi zināt

EPN524 ir daļa no Acti 9 sērijas, kas nodrošina saderību ar citām HAGER modulārajām ierīcēm. Tas montējas uz standarta 35 mm DIN sliedes un aizņem tikai 36 mm platuma, atstājot vietu papildu moduļiem. Relejs ir bezapkopes un neprasa papildu barošanas avotu ārpus vadības impulsiem.

Padoms: uzstādot vairākas pogas paralēli, izmantojiet vienu un to pašu vadības spriegumu (24 V AC/DC) un pārliecinieties, ka visi vadi ir droši pievilkti. Regulāri pārbaudiet, vai spailes nav atslābušas, lai nodrošinātu drošu un ilgstošu darbību.
