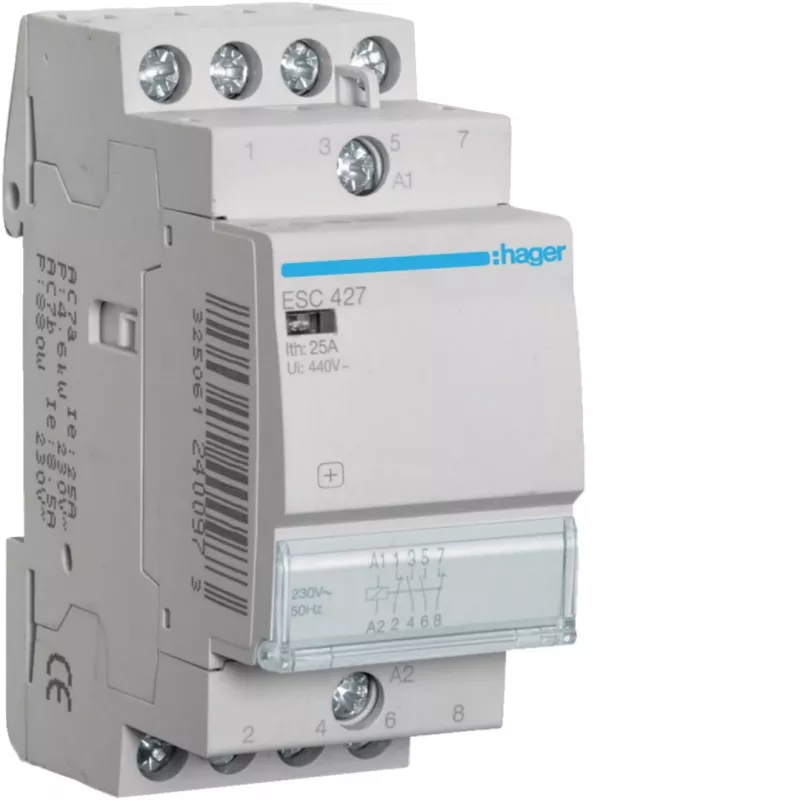

HAGER ESC427 modulārais kontaktors 25A 2NO+2NC 230V AC

HAGER ESC427 ir modulārais kontaktors, kas paredzēts slodžu pārslēgšanai līdz 25 A ar 230 V AC vadības spriegumu, apvienojot divus normāli atvērtus un divus normāli aizvērtus kontaktus divu moduļu DIN sliedes korpusā.

Kam tas paredzēts

Šis kontaktors ir piemērots elektriķiem un sadales skapju montētājiem, kuriem nepieciešams pārslēgt pretestības vai nedaudz induktīvas slodzes dzīvojamo vai komerciālo ēku sadales skapjos. Tas ir piemērots tādiem lietojumiem kā apgaismojuma vadība, apkures ķēdes vai motoru vadība, ja ir pieejams 230 V AC vadības signāls.

Galvenās iezīmes

• Nominālā strāva 25 A (AC-1) drošai slodzes pārslēgšanai
• Kontaktu konfigurācija: 2 normāli atvērti + 2 normāli aizvērti
• Spoles spriegums: 230 V AC, 50/60 Hz
• Kompakts 2 moduļu platums DIN sliedes montāžai
• Augsta mehāniskā izturība: 1 000 000 ciklu
• Elektriskā izturība: 100 000 ciklu

Specifikācijas

• Nominālais izolācijas spriegums (Ui): 440 V
• Nominālais darba spriegums (Ue): 400 V AC
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Darba temperatūra: -10 līdz 50 °C
• Termināļu kapacitāte cietajiem vadiem: 1,5 - 10 mm²
• Termināļu kapacitāte elastīgajiem vadiem: 1,5 - 6 mm²
• Jaudas patēriņš pievilkšanas laikā: 28 VA
• Jaudas patēriņš noturēšanas laikā: 4,4 VA

Padomi

Pārliecinieties, ka spoles spriegums atbilst vadības ķēdei. Kontaktors tiek montēts uz 35 mm DIN sliedes (EN 60715). Izmantojiet atbilstošus kabeļu šķērsgriezumus atbilstoši norādītajai termināļu kapacitātei, lai nodrošinātu uzticamus savienojumus.
