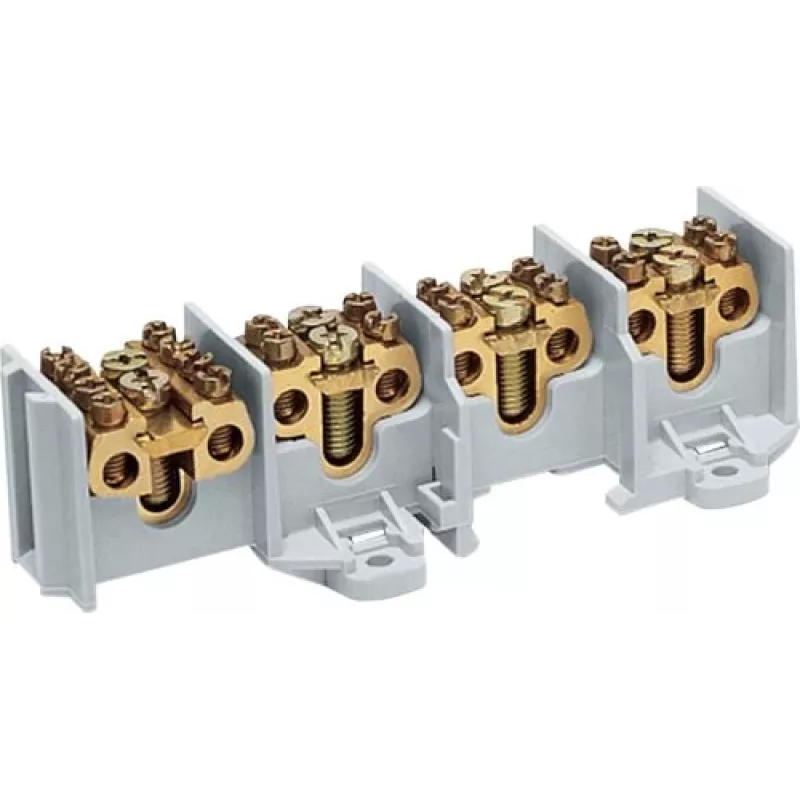

Hager Galvenās līnijas atzaru spailu bloks 4x35/4PEN-Abg. K65A (K65A)

Kad no galvenās līnijas jāsadala jauda vairākām atzaru ķēdēm, uzticami un droši savienojumi ir būtiski. Hager K65A galvenās līnijas atzaru spailu bloks nodrošina drošu un sakārtotu risinājumu 4 vadu (3P + PEN) ķēžu atzarošanai līdz 65 A. Tas ļauj katrā fāzē izveidot četrus atzarus un vienu PEN, vienkāršojot uzstādīšanu sadales skapjos.

Kam paredzēts

Elektriķiem un sadales skapju montētājiem, kuriem nepieciešams kompakts, uz DIN sliedes montējams spailu bloks galvenās līnijas sadalei dzīvojamo vai komerciālo ēku elektroinstalācijās.

Galvenās iezīmes

• Nominālā strāva 65 A, nominālais spriegums 400 V AC.
• Galvenā vadītāja šķērsgriezums: 6–35 mm² (cietais vai elastīgais).
• Atzaru vadītāju šķērsgriezums: 1,5–16 mm² fāzēm, 6–35 mm² PEN.
• Četri atzaru izvadi katrā fāzē, viens atzaru izvads PEN.
• Skrūvju spailu savienojums, DIN sliedes (TS35) vai skrūvju montāža.
• Bez halogēna poliamīda korpuss, pelēkā krāsā, IP20 aizsardzība.

Specifikācijas

• Produkta veids: Galvenās līnijas atzaru spailu bloks
• Polu skaits: 4 (3P + PEN)
• Nominālā strāva (In): 65 A
• Nominālais spriegums (Un): 400 V AC
• Galvenā vadītāja šķērsgriezums (cietais): 6 - 35 mm²
• Galvenā vadītāja šķērsgriezums (elastīgais): 6 - 35 mm²
• Atzaru vadītāja šķērsgriezums (fāze, cietais): 1,5 - 16 mm²
• Atzaru vadītāja šķērsgriezums (fāze, elastīgais): 1,5 - 16 mm²
• Atzaru vadītāja šķērsgriezums (PEN, cietais): 6 - 35 mm²
• Atzaru vadītāja šķērsgriezums (PEN, elastīgais): 6 - 35 mm²
• Atzaru izvadu skaits vienā fāzē: 4
• Atzaru izvadu skaits PEN: 1
• Montāžas veids: DIN sliede (TS35) / skrūvju montāža
• Savienojuma veids: Skrūvju spaile
• Korpusa materiāls: Poliamīds (PA), bez halogēna
• Krāsa: Pelēka
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +40 °C
• Standarti: IEC/EN 60947-7-1

Padomi

Pārliecinieties, ka vadītāji ir pareizi noņemti un pievilkti atbilstoši ražotāja specifikācijām. Montējiet uz standarta 35 mm DIN sliedes, lai nodrošinātu drošu uzstādīšanu. Elastīgajiem vadītājiem izmantojiet atbilstošas uzmavas, lai saglabātu uzticamus savienojumus.
