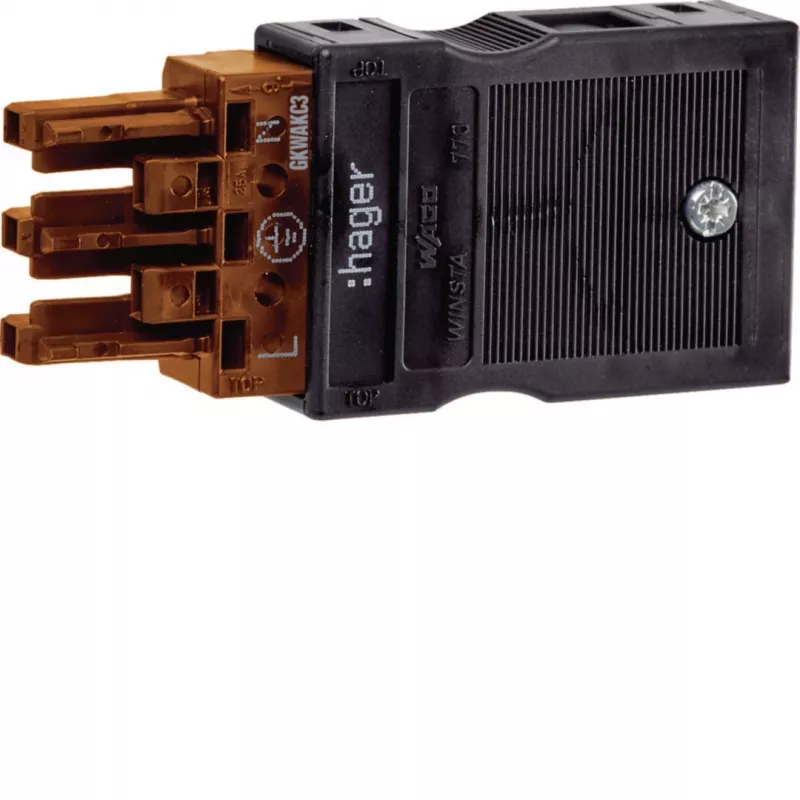

Hager ieejas ligzda Wago Winsta GKWAKC3 Code S 3-poliem (GKWAKC3)

Hager GKWAKC3 ir 3-polu ieejas ligzda ar S-kodējumu, kas paredzēta komutētas fāzes lietojumiem. Tā nodrošina drošu Wago Winsta Mini savienojumu un ir novērtēta 250 V AC un 16 A strāvai.

Galvenās priekšrocības

• Push-in CAGE CLAMP® tehnoloģija ļauj ātri un bez instrumentiem pievienot vadus ar šķērsgriezumu no 0,5 līdz 2,5 mm².
• S-kodējums novērš nepareizu savienošanu komutētas fāzes sistēmās.
• Mehāniskā bloķēšana nodrošina drošu saskarni pret atvienošanos.
• Halogenu nesaturošs poliamīda korpuss melnā krāsā ir izturīgs un atbilst UL94 V-0 degamības klasei.

Kam piemērota

Šī ligzda ir ideāli piemērota elektromontieriem un sistēmu integrētājiem, kuri izmanto Wago Winsta Mini savienotājus. Tā ir paredzēta ierīvju integrēšanai vai paneļa montāžai, nodrošinot IP20 aizsardzību nesavienotā stāvoklī. Darba temperatūras diapazons no -5 °C līdz +40 °C padara to piemērotu dažādiem iekštelpu apstākļiem.

Tehniskā specifikācija

• Savienotāju sistēma: Wago Winsta Mini
• Savienotāja tips: Ieejas ligzda (sieviete)
• Polu skaits: 3
• Kodējums: S-kodējums (komutēta fāze)
• Nominālais spriegums: 250 V AC
• Nominālā strāva: 16 A
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Vada šķērsgriezums (cietais): 0,5 - 2,5 mm²
• Vada šķērsgriezums (smalkšķiedru): 0,5 - 2,5 mm²
• Aizsardzības pakāpe: IP20 (nesavienotā stāvoklī)
• Korpusa materiāls: Poliamīds (PA)
• Krāsa: Melna
• Montāžas tips: Ierīvē integrēta / Paneļa montāža
• Bloķēšanas mehānisms: Mehāniskā bloķēšana
• Halogenu nesaturošs: Jā
• Darba temperatūra: -5 °C līdz +40 °C
• Piesārņojuma pakāpe: 2
• Degamības klase: UL94 V-0
• Kontaktu materiāls: Vara sakausējums

Kā lietot

Pievienojiet vadus, izmantojot push-in CAGE CLAMP® tehnoloģiju – vienkārši ievietojiet noņemtu vadu atverē, un atspere to noturēs droši. Pārliecinieties, ka tiek ievērots S-kodējums, lai savienotu ar atbilstošu pretējo savienotāju. Montējiet ligzdu ierīvē vai panelī, nodrošinot, ka tā ir pareizi nofiksēta.

Padoms: pirms lietošanas pārbaudiet, vai vadu šķērsgriezums atbilst 0,5–2,5 mm² diapazonam. S-kodējums ir paredzēts tikai komutētas fāzes savienojumiem – nejauciet ar citiem kodējumiem.
