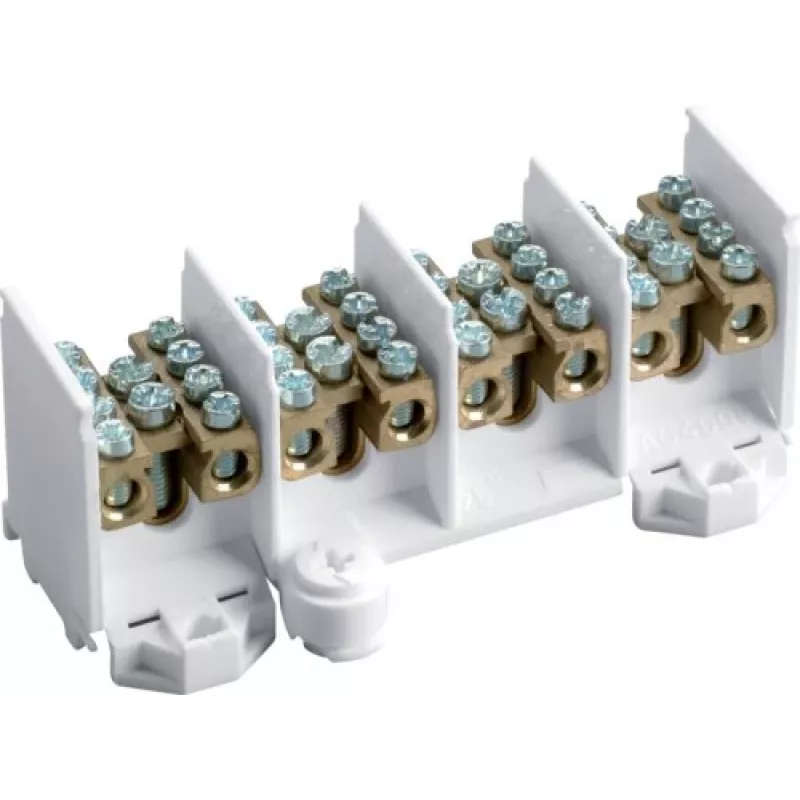

Hager K28N 4 polu maģistrāles spailu bloks 25/4x16 mm² pelēks

Kad sadales skapī jāsavieno resna maģistrālā līnija ar vairākiem patērētājiem, parasts spailu bloks bieži vien nav drošs un uzticams. Hager K28N 4 polu maģistrāles spailu bloks ir radīts tieši šim uzdevumam – tas nodrošina stingru un drošu savienojumu starp 25 mm² maģistrālo vadu un četriem 16 mm² atzariem. Tā pelēkais poliamīda korpuss un skrūvju spailes ļauj to ātri uzstādīt uz DIN sliedes (TS35) vai piestiprināt ar skrūvēm.

Galvenās priekšrocības

• 4 polu konstrukcija trīsfāžu un neitrāla sadalei
• Viens 25 mm² ieejas vads un četri 16 mm² izejas vadi
• Nominālā strāva 100 A un spriegums 690 V AC
• Montāža uz DIN sliedes TS35 vai ar skrūvēm
• Misiņa skrūvju spailes ar pievilkšanas momentu 3,5 Nm (maģistrālā) un 2,5 Nm (atzaru)
• Poliamīda korpuss, IP20 aizsardzība, UL94-V0 degamības klase

Ikdienas lietošanā

Uzstādiet K28N sadales skapī, lai izveidotu kārtīgu un drošu savienojumu maģistrālajām līnijām. Skrūvju spailes pieņem gan cietos, gan elastīgos vadus, un skaidrais marķējums atvieglo katra pola identificēšanu. Pelēkais korpuss labi iederas standarta elektriskajos korpusos.

Pilni tehniskie dati

• Produkta veids: Maģistrāles spailu bloks
• Polu skaits: 4
• Maģistrālā vada šķērsgriezums: 1 x 25 mm²
• Atzaru vadu šķērsgriezums: 4 x 16 mm²
• Nominālā strāva: 100 A
• Nominālais spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 8 kV
• Montāža: DIN sliede TS35 vai skrūves
• Savienojuma veids: Skrūvju spailes
• Spailu materiāls: Misiņš
• Korpusa materiāls: Poliamīds (PA)
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +70 °C
• Standarti: IEC/EN 60947-7-1
• Krāsa: Pelēka
• Pievilkšanas moments maģistrālajai spailai: 3,5 Nm
• Pievilkšanas moments atzaru spailēm: 2,5 Nm
• Degamības klase: UL94-V0

Nobeiguma piezīme

K28N ir uzticams maģistrāles spailu bloks elektriskajai sadalei, kas atbilst IEC/EN 60947-7-1 standartam.
