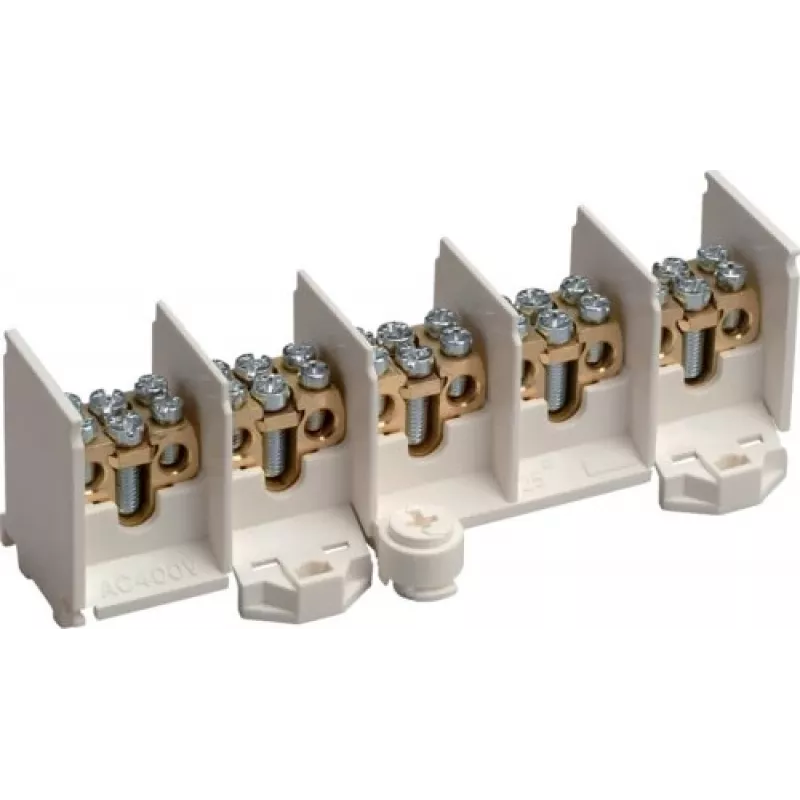

Hager K46N 5 polu galvenās sadales spaiļu bloks

Kad sadales skapī jāsavieno vairāki atzari no viena barošanas kabeļa, Hager K46N 5 polu spaiļu bloks ļauj to izdarīt ātri un droši. Tas paredzēts galvenajiem vadiem no 6 līdz 25 mm² un atzaru vadiem no 6 līdz 16 mm², tāpēc der gan mājas, gan komerciāliem elektroinstalācijas darbiem.

Galvenās priekšrocības

• 5 polu dizains ar vienu galveno ieeju un divām atzaru izejām uz polu
• Atbalsta gan stingros, gan lokanos vadus
• Nominālā strāva līdz 100 A un spriegums līdz 400 V AC
• Kompakts pelēks poliamīda korpuss DIN sliedei vai skrūvju montāžai

Ikdienas lietošanā

K46N vienkāršo sadales darbus ar skrūvju savienojuma sistēmu, nodrošinot drošus un izturīgus savienojumus. IP20 aizsardzības klase ir piemērota uzstādīšanai sadales skapjos un korpusos.

Pilni tehniskie dati

• Polu skaits: 5
• Galvenā vadītāja šķērsgriezums: 6–25 mm² (stingrs/lokans)
• Atzara vadītāja šķērsgriezums: 6–16 mm² (stingrs/lokans)
• Nominālā strāva: 100 A
• Nominālais spriegums: 400 V AC
• Savienojuma tips: skrūvju
• Montāža: DIN sliede (EN 60715) vai skrūvju montāža
• Materiāls: poliamīds (izolācija), misiņš (vadītāji)
• Krāsa: pelēka
• Aizsardzības klase: IP20
• Darba temperatūra: -5 līdz +40 °C
• Īsslēguma strāva: 10 kA (1s)
• Kopējais savienojumu skaits: 15 (5 galvenās ieejas, 10 atzaru izejas)

Kam piemērots

Elektriķiem, kas strādā ar sadales skapjiem, un visiem, kam nepieciešams uzticams risinājums galvenās sadales savienojumiem. Piemērots gan jaunām instalācijām, gan esošo atjaunināšanai.

Kā lietot

Piestipriniet bloku pie DIN sliedes vai pieskrūvējiet to. Ievietojiet galvenos vadus (6–25 mm²) attiecīgajos spaiļos un pievelciet skrūves. Pēc tam pievienojiet atzaru vadus (6–16 mm²) un pievelciet tos. Pārbaudiet, vai visi savienojumi ir droši.

Padoms: vienmēr pārbaudiet, vai vadu šķērsgriezums atbilst spaiļu specifikācijai, un pēc pievilkšanas viegli pavelciet vadus, lai pārliecinātos, ka tie ir stingri. Regulāri pārbaudiet savienojumus, jo īpaši augstas slodzes apstākļos.
