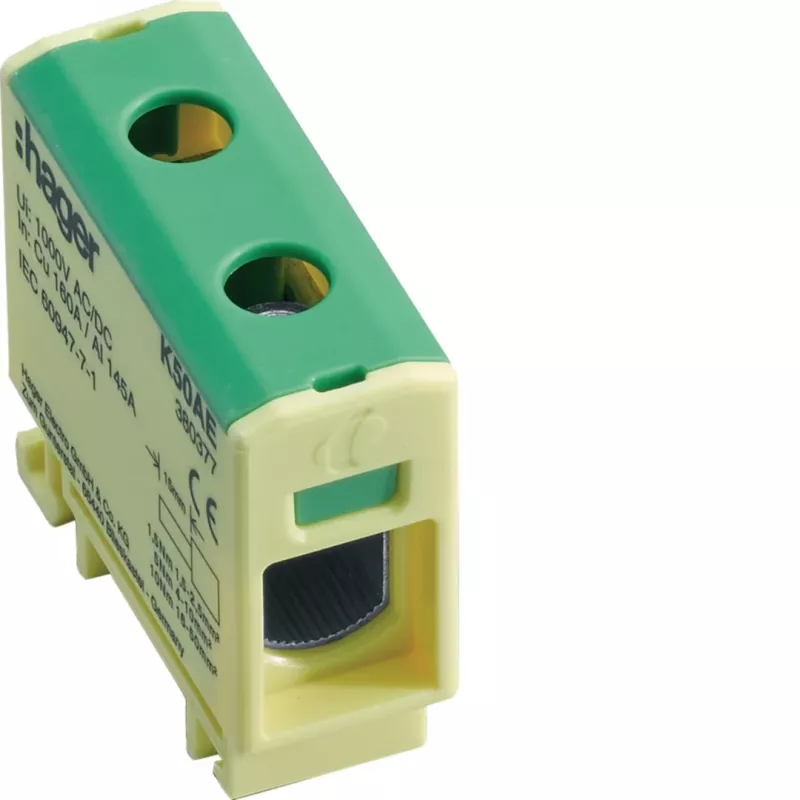

HAGER K50AE Aizsargzemējuma spaile 2,5-50 mm² zaļi-dzeltena

Viena spaile, kas droši savieno vadītājus no 2,5 līdz 50 mm² – bez papildu piederumiem. HAGER K50AE ir aizsargzemējuma (PE) spaile ar skrūvju savienojumu un diviem iespīlēšanas punktiem, kas nodrošina stabilu kontaktu pat liela šķērsgriezuma vadiem.

Priekšrocības

Zaļi-dzeltenais poliamīda korpuss uzreiz norāda, ka šī ir zemējuma spaile – nekas nav jāmarķē atsevišķi. Plašais iespīlēšanas diapazons (2,5–50 mm²) nozīmē, ka viena un tā pati spaile der gan maziem vadītājiem, gan jaudas kabeļiem. Divi iespīlēšanas punkti ļauj vienā punktā savienot gan pienākošo, gan izejošo PE vadītāju, tāpēc nav nepieciešami papildu savienotāji.

Kam piemērota

• Aizsargzemējuma pieslēgumiem sadales skapjos
• Rūpniecisko vadības panelu zemēšanai
• Ēku instalāciju zemējuma sistēmām

Galvenie parametri

• Vadītāja šķērsgriezums: 2,5–50 mm² (elastīgs un stingrs)
• Savienojuma veids: skrūvju savienojums
• Iespīlēšanas punktu skaits: 2
• Polu skaits: 1
• Krāsa: zaļi-dzeltena
• Nominālā strāva: 150 A
• Nominālais izolācijas spriegums: 1000 V

Kā lietot

Uzstādiet spaili uz DIN sliedes vai montāžas plāksnes atbilstoši jūsu sadales skapja konfigurācijai. Ievietojiet PE vadītāju iespīlēšanas punktā un pievelciet skrūvi ar ražotāja norādīto griezes momentu. Pārbaudiet, vai vadītājs ir stingri nostiprināts un nav bojāts.

Padoms: vienmēr pārbaudiet skrūvju pievilkšanas griezes momentu ar dinamometrisko atslēgu – pārāk vājš savienojums var izraisīt pārkaršanu, bet pārāk stiprs var sabojāt vadītāju. Regulāri pārbaudiet savienojumus arī pēc uzstādīšanas, īpaši vietās ar vibrāciju.
