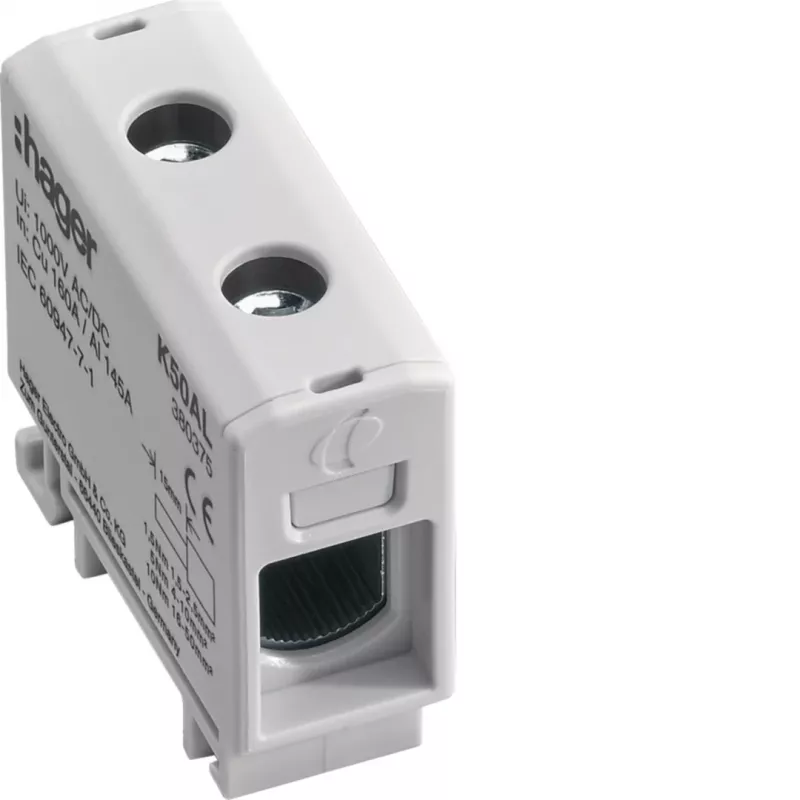

Hager K50AL alumīnija-vara savienojuma spaile 2,5-50 mm² pelēka

Alumīnija un vara vadu savienošana elektroinstalācijās bieži rada problēmas – atšķirīgā materiālu uzvedība var izraisīt koroziju un nestabilus kontaktus. Hager K50AL spaile nodrošina drošu skrūvju savienojumu abiem materiāliem, novēršot koroziju un garantējot ilgstošu stabilitāti.

Kam paredzēta

Elektriķiem un sadalņu montētājiem, kuriem sadales skapjos, skaitītāju kamerās vai rūpnieciskajos vadības pultīs jāsavieno alumīnija un vara vadi.

Galvenās iezīmes

• Pieņem alumīnija un vara vadus no 2,5 mm² līdz 50 mm².
• Nominālā strāva līdz 160 A un spriegums līdz 690 V AC.
• Poliamīda izolācija pelēkā krāsā – izturīga un droša.
• Kompakts vienpolu dizains vienkāršai montāžai.

Specifikācijas

• Vadu materiāls: alumīnijs, varš
• Šķērsgriezums: 2,5–50 mm² (elastīgi un stingri)
• Nominālā strāva: 160 A
• Nominālais spriegums: 690 V AC
• Izolācijas materiāls: poliamīds (PA)
• Krāsa: pelēka
• Spaile tipa: skrūvju spaile
• Polu skaits: 1
• Montāža: skrūvju montāža / tiešā montāža
• Piesārņojuma pakāpe: 3
• Impulsa izturības spriegums: 6 kV
• Īsslēguma izturības strāva: 4,5 kA (1 s)
• Darba temperatūra: -25 līdz +70 °C
• Savienojuma ietilpība: 1 vads katrā pusē

Kā lietot

Noņemiet vadu izolāciju atbilstoši spailei, ievietojiet vadu un pievelciet skrūvi ar dinamometrisko skrūvgriezi. Ievērojiet vietējos elektroinstalācijas noteikumus, sajaucot alumīniju un varu.

Padoms: vienmēr izmantojiet dinamometrisko skrūvgriezi, lai nodrošinātu pareizu pievilkšanas momentu un nesabojātu vadu. Pārbaudiet, vai spaile ir piemērota konkrētajai videi un strāvas slodzei.
