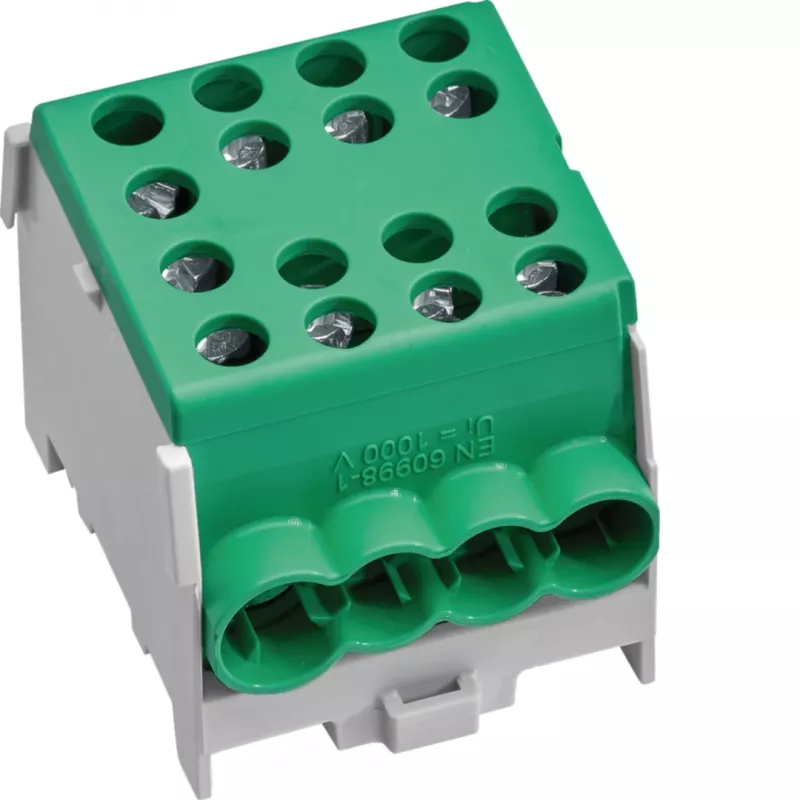

HAGER KH35E8 vienpolu maģistrālās līnijas atzaru spailu bloks, 10-35 mm², 125 A, zaļš

Zaļais korpuss un skrūvju spailes, kas paredzētas 125 A strāvai – HAGER KH35E8 ir risinājums, kad maģistrālā līnija ir jāsadala vairākos atzaros, nezaudējot ne uzticamību, ne vietu sadalnē. Šis vienpolu atzaru spailu bloks ir domāts tieši tiem, kas strādā ar elektrosadales iekārtām un vēlas vienkāršu, drošu un ilgmūžīgu savienojumu.

Kāpēc izvēlēties KH35E8

• Liela strāvas kapacitāte: 125 A nominālā strāva ļauj izmantot bloku arī prasīgos mezglos, kur nepieciešama jaudīga sadale.
• Plašs vadu diapazons: maģistrālajā pusē pieņem gan stingrus, gan elastīgus vadus no 10 līdz 35 mm², bet atzaru pusē – no 1,5 līdz 16 mm². Tādējādi viens bloks noklāj gan lielos padeves vadus, gan mazākos atzarus.
• Izturīga konstrukcija: poliamīda (PA) korpuss un misiņa/vara spailes nodrošina gan elektrisko izolāciju, gan mehānisko noturību ilgtermiņā.
• Elastīga montāža: bloku var uzstādīt tieši vai ar skrūvēm – piemērots dažādiem sadalņu un industriālo panelu risinājumiem.

Kam tas paredzēts

KH35E8 ir paredzēts elektriķiem, elektrosadales iekārtu montētājiem un industriālo panelu ražotājiem, kuri strādā ar maģistrālajām līnijām un nepieciešamību izveidot vairākus atzarus no viena padeves punkta. Tas ir piemērots gan jaunām instalācijām, gan esošu sadalņu pārbūvei, kur svarīga ir vieta un vienkārša apkalpošana.

Galvenie tehniskie dati

• Polu skaits: 1
• Nominālais spriegums: 1000 V AC/DC
• Nominālā strāva: 125 A
• Maģistrālā vadītāja šķērsgriezums (stingrs/elastīgs): 10 - 35 mm²
• Atzara vadītāja šķērsgriezums (stingrs/elastīgs): 1,5 - 16 mm²
• Savienojuma veids: skrūvju
• Maģistrālo savienojumu skaits: 2
• Atzaru savienojumu skaits: 4
• Montāžas veids: tiešā / ar skrūvēm
• Korpusa materiāls: poliamīds (PA)
• Spailu materiāls: misiņš / varš
• Darba temperatūra: -25 līdz +70 °C
• Standarti: EN 60947-7-1
• Aizsardzības pakāpe: IP20

Kā lietot

Pievienojiet maģistrālos vadus (10–35 mm²) abiem galvenajiem savienojumiem – ieejai un izejai –, lai nodrošinātu caurplūdi. Pēc tam pie četriem atzaru savienojumiem pieslēdziet mazāka šķērsgriezuma vadus (1,5–16 mm²). Viss tiek fiksēts ar skrūvēm, tāpēc pārliecinieties, ka vadi ir pareizi ievietoti un skrūves pievilktas ar atbilstošu griezes momentu. Bloku var montēt tieši uz virsmas vai nostiprināt ar skrūvēm atbilstoši sadalnes konstrukcijai.

Padoms: vienmēr pārbaudiet, vai izmantotie vadi atbilst norādītajiem šķērsgriezumiem – pārāk tievs vads lielā strāvā var uzkarst, bet pārāk resns var netikt kārtīgi nofiksēts. IP20 nozīmē, ka bloks ir paredzēts lietošanai tikai noslēgtās elektroinstalācijās, tāpēc neuzstādiet to vietās, kur iespējama tieša piekļuve vai mitrums.
