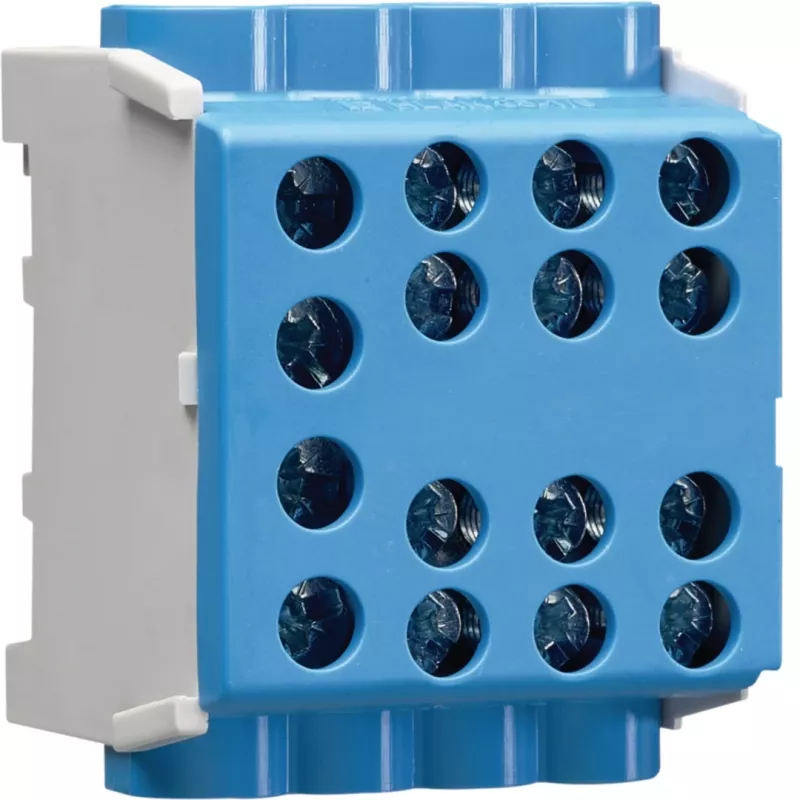

HAGER KH35N8 galvenās līnijas atzarošanas spaile 1-polāra 125A/63A

125 A galvenajai līnijai un 63 A atzarojumam — šī HAGER KH35N8 spaile ļauj atzaroties no lielas slodzes vada, to nepārgriežot.

Kam paredzēta

Industriālām un komerciālām sadalnēm, kur nepieciešams droši atzarot mazāku vadītāju no galvenā vada. Piemērota elektriķiem, kas strādā ar 35 mm DIN sliedēm un vēlas izvairīties no galvenās līnijas pārtraukšanas.

Galvenās priekšrocības

• Galvenās līnijas nominālā strāva līdz 125 A, atzarojuma līnijai līdz 63 A
• Pieņem stingrus vai elastīgus vadus no 6 līdz 35 mm² galvenajā pusē un no 1,5 līdz 16 mm² atzarojuma pusē
• Skrūvju spailes nodrošina drošu un zema pretestības savienojumu
• Montāža uz standarta 35 mm DIN sliedes vai ar skrūvēm
• Bez halogēna poliamīda korpuss pelēkā krāsā

Tehniskie dati

• Nominālais darba spriegums: 400 V AC / 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Pievilkšanas griezes moments: 4 Nm (galvenā līnija), 2 Nm (atzarojums)
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25 līdz 70 °C
• Atbilst standartam: IEC/EN 60947-7-1

Kā lietot

Piestipriniet spaili pie 35 mm DIN sliedes vai pieskrūvējiet to. Ievadiet galveno vadu (6–35 mm²) un pievelciet ar 4 Nm. Pēc tam ievadiet atzarojuma vadu (1,5–16 mm²) un pievelciet ar 2 Nm. Pārliecinieties, ka vadi ir stingri un nav bojāti.

Padoms: vienmēr pārbaudiet, vai galvenā līnija ir atslēgta pirms darba. Izmantojiet momentatslēgu, lai nodrošinātu pareizu pievilkšanas spēku.
