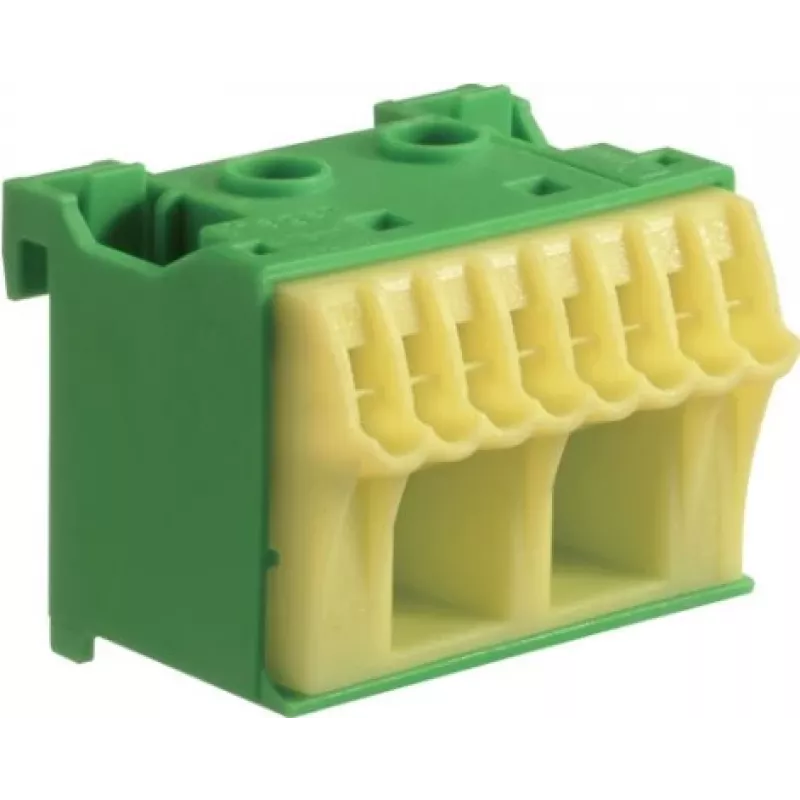

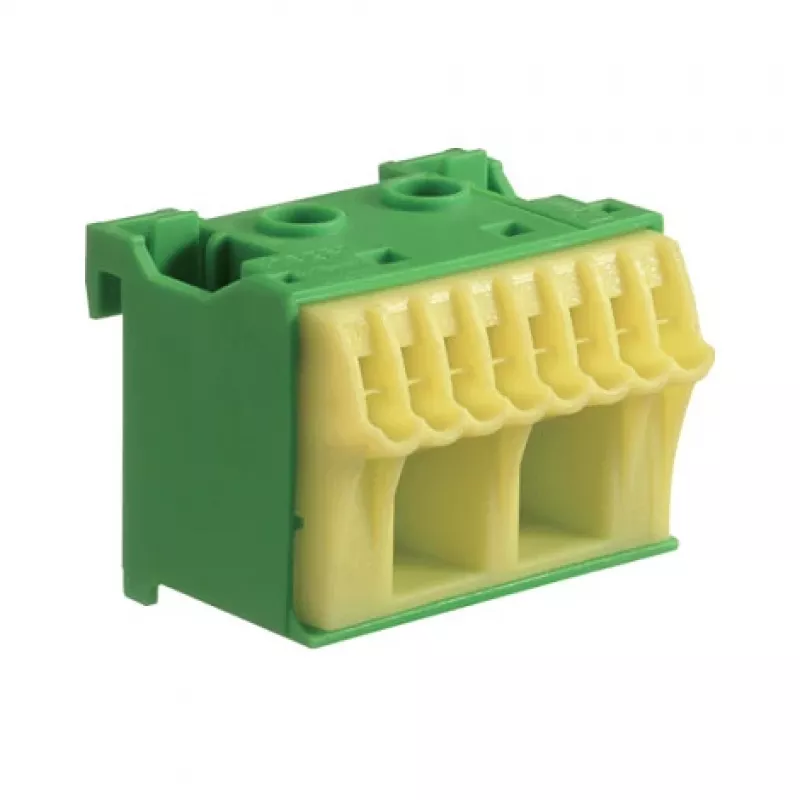

Hager KN10E QuickConnect PE spailes bloks, 10 piespiedējvietas, zaļš/dzeltens

Ja sadales skapī jāpievieno aizsargvadītāji, parasti pietrūkst vietas un laika. Hager KN10E QuickConnect PE spailes bloks atrisina abas problēmas: 10 piespiedējvietas vienā kompaktā modulī, kas piestiprinās pie DIN sliedes, un push-in tehnoloģija, kas ļauj vadus ievietot bez instrumentiem.

Kāpēc izvēlēties šo spailes bloku

QuickConnect push-in savienojumi pieņem stingros vadus no 0,5 līdz 16 mm² un elastīgos vadus no 0,5 līdz 10 mm². Tas nozīmē, ka vienā blokā var savienot gan tievos vadus no sensoriem, gan resnos barošanas vadus. Nav jāskrūvē – vads vienkārši jāievieto, ietaupot laiku katrā savienojumā. Bloks ir kompakts, tāpēc uz DIN sliedes paliek vairāk vietas citām iekārtām. Nominālā strāva 76 A un nominālais spriegums 1000 V nodrošina drošu darbību pat prasīgos apstākļos. Poliamīda izolācija ir liesmas aizturoša saskaņā ar UL94 V-0 un darbojas temperatūrā no -25 līdz +100 °C, tāpēc bloks ir piemērots arī siltās vai aukstās vidēs.

Kam piemērots

• Industriālo vadības panelu aizsargvadītāju sadalei
• Ēku elektroinstalācijām, kur nepieciešami PE spailes bloki
• DIN sliedes mezgliem ar dažāda šķērsgriezuma vadiem

Galvenie tehniskie dati

• Piespiedējvietu skaits: 10
• Savienojuma tips: QuickConnect (push-in)
• Montāža: DIN sliede TS35
• Nominālā strāva: 76 A
• Nominālais spriegums: 1000 V
• Vada šķērsgriezums: 0,5–16 mm² stingrs, 0,5–10 mm² elastīgs
• Noņemamās izolācijas garums: 10–12 mm
• Piesārņojuma pakāpe: 3
• Atbilstība standartam: IEC 60947-7-2

Kā lietot

Piestipriniet bloku pie DIN sliedes TS35. Noņemiet vada izolāciju 10–12 mm garumā. Ievietojiet vadu attiecīgajā piespiedējvietā – nav nepieciešams skrūvgriezis. Pārbaudiet, vai vads cieši turas. Zaļi/dzeltenais korpuss skaidri norāda, ka šis ir aizsargvadītāja (PE) bloks, tāpēc to nevar sajaukt ar fāzes vai nulles spailēm.

Padoms: vienmēr pārliecinieties, ka noņemtās izolācijas garums atbilst 10–12 mm – pārāk īss vads var izkrist, pārāk garš var atstāt atklātu vara daļu. Izmantojiet Hager KN10E kopā ar citiem QuickConnect spailes blokiem, lai izveidotu vienotu un ātri montējamu sadales sistēmu.
