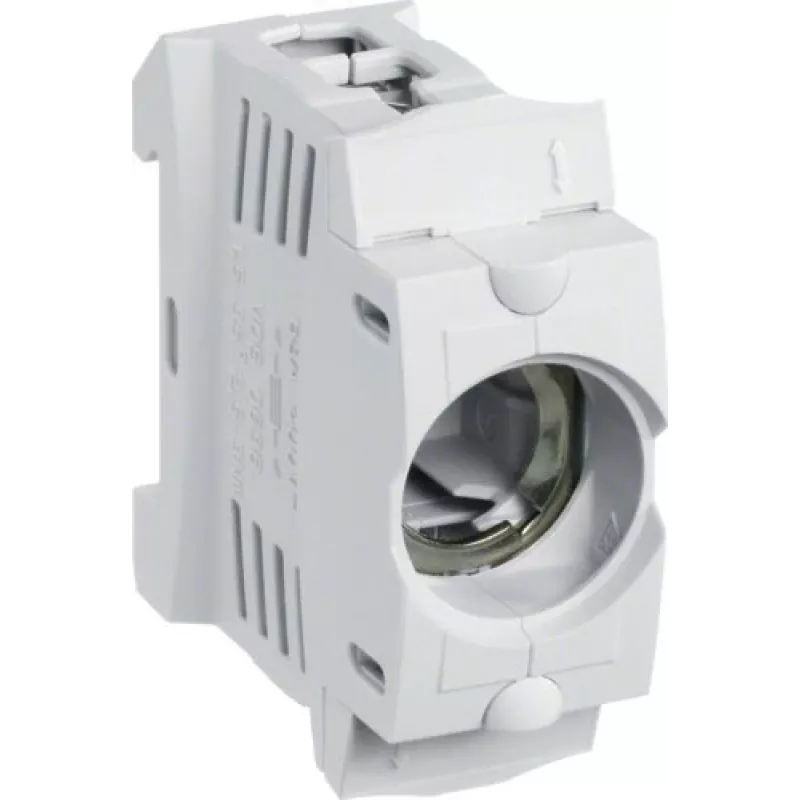

Hager LD043 D02 63A vienpolu drošinātāja pamatne DIN sliedei

Ja sadalnes skapī trūkst vietas, bet vajag drošu aizsardzību līdz 63 A, Hager LD043 D02 pamatne ir praktisks risinājums. Tā aizņem tikai vienu moduli (17,5 mm) uz standarta 35 mm DIN sliedes, tāpēc to var iebūvēt arī šaurās vietās.

Priekšrocības

• Būra spaļu spailes nodrošina ātru un drošu vadu pievienošanu bez speciāliem instrumentiem.
• Plastmasas korpuss pelēkā krāsā pasargā no pieskaršanās un nodrošina mehānisko izturību.
• Viena moduļa platums ļauj ietaupīt vietu sadalnē.
• Montāža uz DIN sliedes (EN 60715) ir vienkārša un ātra.

Kam piemērota

• Mājsaimniecību un komerciālo ēku sadalnēm, kur nepieciešama aizsardzība līdz 63 A.
• Lietošanai ar D02 (NEOZED) drošinātāju ieliktņiem.
• Vadības paneļiem un skaitītāju skapjiem ar DIN sliedes montāžu.

Galvenie parametri

• Drošinātāju sistēma: D02 (NEOZED)
• Polu skaits: 1
• Nominālā strāva: 63 A
• Nominālais darba spriegums: 400 V AC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Pievienojuma šķērsgriezums: 1,5–35 mm² (stingri vadi), 1,5–25 mm² (lokanie vadi)
• Platums: 1 modulis (17,5 mm)
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -5 līdz 40 °C
• Materiāls: plastmasa
• Krāsa: pelēka

Izmantošana

Uzstādiet pamatni uz 35 mm DIN sliedes, ievērojot ražotāja norādīto momentu. Ievietojiet D02 drošinātāju ieliktni un pievienojiet vadus, pārliecinoties, ka tie atbilst norādītajiem šķērsgriezumiem. Pārbaudiet, vai kontakti ir droši pievilkti.

Ieteikums: izmantojiet kopā ar Hager D02 drošinātāju ieliktņiem un atbilstošiem turētājiem, lai iegūtu pilnīgu aizsardzības risinājumu. Vienmēr pārbaudiet vadu šķērsgriezumus un pievilkšanas momentu atbilstoši vietējiem instalācijas standartiem.
