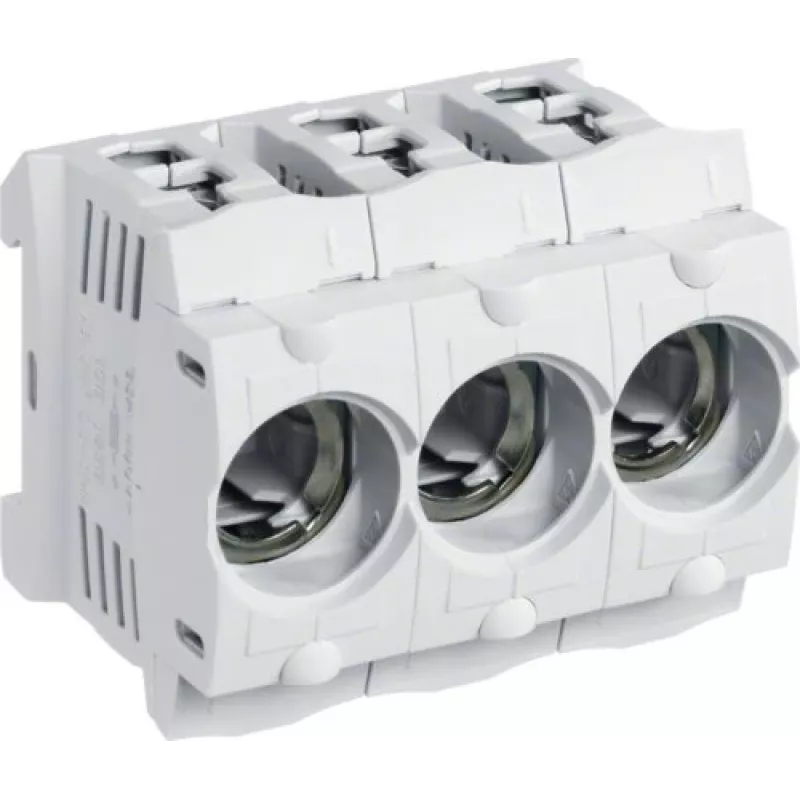

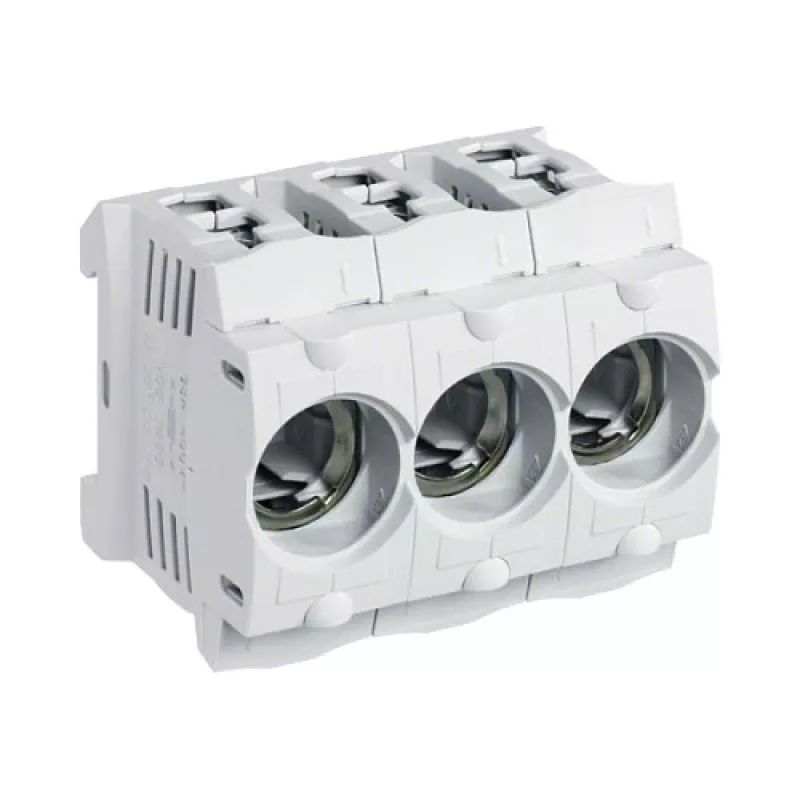

Hager LD047 D01 3-polīga 16A E14 drošinātāju pamatne DIN sliedei, rāmja spailes

Elektriķiem un sadales skapju montētājiem, kuri strādā ar D01 drošinātājiem, Hager LD047 ir 3-polīga pamatne, kas paredzēta DIN sliedes montāžai. Tā aizņem tikai 3 moduļu platumu, nodrošina 16 A nominālo strāvu un ir savienojama ar E14 drošinātāju vāciņiem. Rāmja spailes ļauj pievienot gan stingrus vadus līdz 16 mm², gan elastīgus līdz 10 mm², tāpēc tā ir praktiska izvēle sadales skapjos, kur svarīgs ir gan ietaupītais laiks, gan drošs kontakts.

Galvenās priekšrocības

• 3-polīga D01 drošinātāju pamatne ar 16 A nominālo strāvu
• E14 drošinātāju vāciņa izmērs standarta D01 drošinātāju ieliktņiem
• Montāža uz DIN sliedes (EN 60715) ar 3 TE moduļu platumu
• Rāmja spailes savienojums stingriem un elastīgiem vadītājiem
• Pelēks plastmasas korpuss

Pilni tehniskie dati

• Nominālais spriegums: 400 V AC / 250 V DC
• Vadītāju šķērsgriezums: 1,5–16 mm² stingri, 1,5–10 mm² elastīgi
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -5 līdz 40 °C
• Uzglabāšanas temperatūra: -25 līdz 70 °C
• Īsslēguma pārtraukšanas spēja: 50 kA
• Standarti: IEC/EN 60269-1, VDE 0636

Kam piemērota

Šī pamatne ir domāta elektriķiem, sadales skapju ražotājiem un apkopes speciālistiem, kuri izmanto D01 drošinātājus. Tā ir piemērota gan jaunu sadales skapju komplektēšanai, gan esošo atjaunināšanai, kur nepieciešams kompakts un uzticams risinājums.

Kā lietot

Uzstādiet pamatni uz DIN sliedes, ievērojot 3 moduļu platumu. Pievienojiet vadus, izmantojot rāmja spailes: stingrus līdz 16 mm² vai elastīgus līdz 10 mm². Pārliecinieties, ka drošinātāju ieliktņi atbilst E14 vāciņa izmēram un 16 A nominālajai strāvai. Pēc montāžas pārbaudiet savienojumu stingrību un atbilstību vietējiem noteikumiem.

Padoms: vienmēr izslēdziet barošanu pirms darba un pārbaudiet, vai izmantotie drošinātāji atbilst sistēmas prasībām. Regulāri pārbaudiet spaiļu savienojumus, lai novērstu pārkaršanu.
