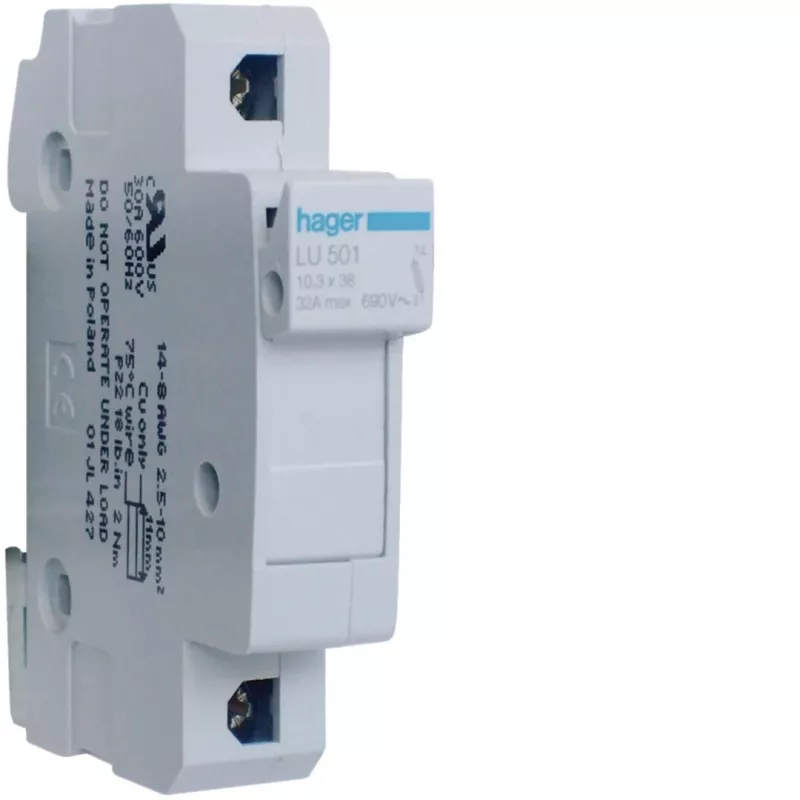

Hager LU501 drošinātāju slēdzis-atdalītājs 1P 32A 690V UL cilindriskais 10x38mm

Hager LU501 ir vienspolu drošinātāju slēdzis-atdalītājs, kas paredzēts cilindrisko 10x38 mm drošinātāju ietvaru uzstādīšanai. Tā platums ir tikai 1 modulis (17,5 mm), kas ļauj ietaupīt vietu sadalē, vienlaikus nodrošinot 690 V AC nominālo darba spriegumu un 32 A nominālo strāvu.

Galvenās priekšrocības

• 1 pola (1P) drošinātāju slēdzis-atdalītājs
• Nominālais darba spriegums: 690 V AC
• Nominālā strāva: 32 A
• Cilindrisko drošinātāju ietvariem 10x38 mm
• Montāža uz DIN sliedes, 1 moduļa (17,5 mm) platums
• UL sertificēts, atbilst IEC 60947-3
• Skrūvju spailes cietiem un elastīgiem vadiem
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz 60 °C
• Nominālais izolācijas spriegums: 690 V
• Piesārņojuma pakāpe: 3

Pilna specifikācija

• Produkta veids: Drošinātāju slēdzis-atdalītājs
• Polu skaits: 1P
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālā strāva (In): 32 A
• Drošinātāja ietvara tips: Cilindriskais
• Drošinātāja ietvara izmēri: 10x38 mm
• Montāžas veids: DIN sliede
• Moduļa platums: 1 modulis (17,5 mm)
• Standarti/sertifikācijas: UL Listed, IEC 60947-3
• Savienojuma veids: Skrūvju spailes
• Spaiļu ietilpība (cietie vadi): 1,5 - 16 mm²
• Spaiļu ietilpība (elastīgie vadi): 1,5 - 10 mm²
• Aizsardzības pakāpe (IP): IP20
• Darba temperatūra: -25 līdz 60 °C
• Uzglabāšanas temperatūra: -40 līdz 80 °C
• Nominālais izolācijas spriegums (Ui): 690 V
• Piesārņojuma pakāpe: 3

Kam piemērots

Šis izstrādājums ir ideāli piemērots elektriķiem un panelu būvētājiem, kuri strādā ar rūpnieciskajām vadības sistēmām un sadales iekārtām, kur nepieciešama uzticama ķēdes aizsardzība un vietas taupīšana. Pateicoties UL sertifikācijai, to var izmantot arī Ziemeļamerikas tirgū.

Kā lietot

Uzstādiet LU501 uz standarta DIN sliedes (35 mm). Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai, ievērojot pieļaujamos vadītāju šķērsgriezumus. Ievietojiet cilindrisko drošinātāju 10x38 mm atbilstošajā turētājā. Pārbaudiet, vai nominālā strāva un spriegums atbilst jūsu sistēmas prasībām.

Papildu informācija

LU501 apvieno augstu sprieguma nominālu ar kompaktu profilu, padarot to piemērotu rūpniecisko vadības panelu un sadales skapju montāžai, kur vietas ir ierobežots daudzums un nepieciešama droša aizsardzība.
