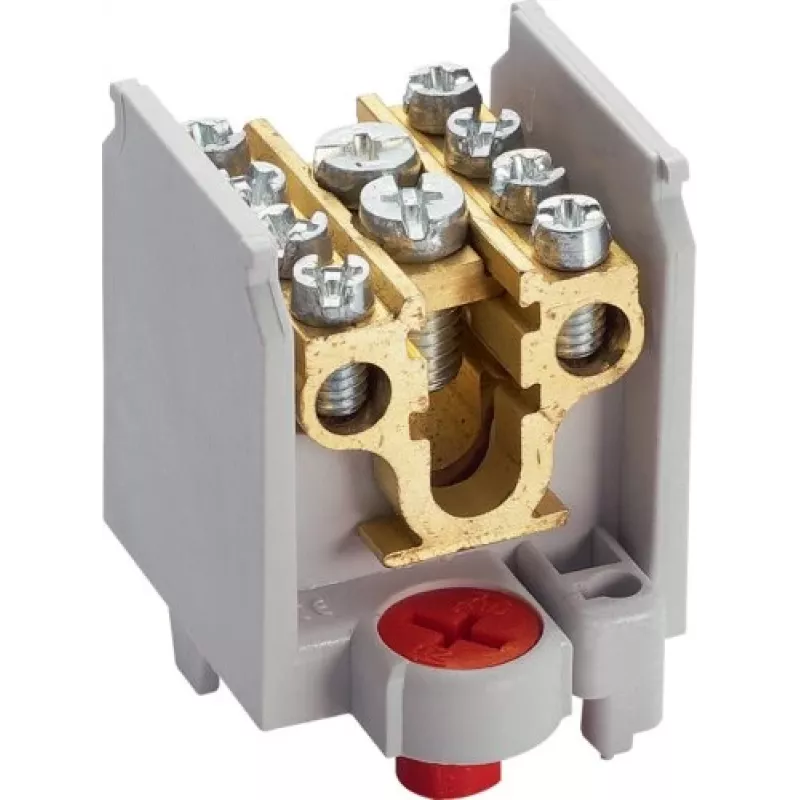

Hager Maģistrālās līnijas atzaru spailu bloks K65 1x35/4MP

Ja sadalnē jāsavieno viens liels maģistrālais vads ar vairākiem mazākiem atzariem, parasti vajag vairākus spailu blokus un daudz pāreju. Hager K65 atzaru spailu bloks to atrisina vienā kompaktā mezglā: viens maģistrālais ieeja un četri atzaru izvadi, kas vienkāršo montāžu un samazina haosu skapī.

Kam paredzēts

Šis spailu bloks ir domāts elektriķiem un sadalņu montētājiem, kuriem sadales skapjos, vadības skapjos vai rūpnieciskās iekārtās ir jāsadala jauda no maģistrālās līnijas uz vairākām atzaru ķēdēm. Tas ir piemērots zemsprieguma sadales sistēmām, kur nepieciešami uzticami un bezapkopes savienojumi.

Galvenās iezīmes

• Vienpola maģistrālās līnijas atzaru spailu bloks
• Maģistrālā ieeja vada šķērsgriezums: 1 x 35 mm² (stingrs/elastīgs)
• Atzaru izvadu vadu šķērsgriezums: 4 x 16 mm² (stingrs/elastīgs)
• Skrūvju spailu savienojums
• Montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Korpusa materiāls: poliamīds (PA), pelēks
• Vadu materiāls: misiņš, alvots

Specifikācijas

• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālā strāva (maģistrālā ieeja): 125 A
• Nominālā strāva (atzaru izvadi): 57 A
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +70 °C
• Uzliesmojamības klase: UL94-V0

Padomi

Pārliecinieties, ka vadu šķērsgriezumi atbilst norādītajiem diapazoniem un ka spailu bloks ir uzstādīts korpusā, kas nodrošina atbilstošu aizsardzību pret tiešu saskari. Pievelciet skrūves ar ieteicamo griezes momentu, lai garantētu drošu savienojumu.

Ieteikums: pirms spailu bloka pievienošanas vienmēr pārbaudiet, vai maģistrālā vada šķērsgriezums nepārsniedz 35 mm² un ka atzaru vadi ir 16 mm². Izmantojiet kalibrētu skrūvgriezi, lai pievilktu skrūves atbilstoši ražotāja norādītajam griezes momentam – tas novērsīs pārkaršanu un nodrošinās ilgmūžīgu savienojumu.
