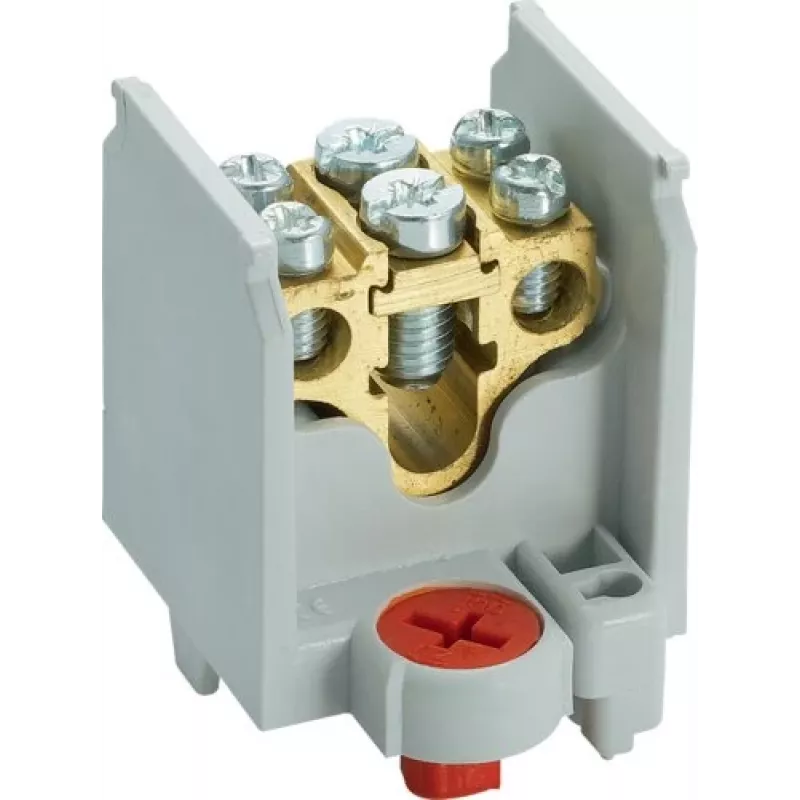

Hager Main Line Branch Terminal Block 1x35mm² K64

Elektriķiem un sadales skapju montētājiem, kuri sadales skapjos un industriālo iekārtu vadības panelos sadala jaudu no viena liela vada uz vairākām mazākām līnijām, Hager K64 ir praktisks risinājums. Tas ļauj pieslēgt 35 mm² maģistrālo vadu un no tā atzarot līdz pat sešiem mazākiem patērētājiem, neizmantojot atsevišķus sadales blokus.

Galvenās priekšrocības

• Viens mezgls sešu līniju atzarošanai – ietaupa vietu un vienkāršo vadu izvietojumu
• Plats pievienojamo vadu diapazons: maģistrālajā pusē 10–35 mm² (cietie) vai 6–35 mm² (lokanie), atzaru pusē 1,5–16 mm²
• Augsta nominālā strāva 125 A un spriegums 690 V AC – piemērots prasīgām instalācijām
• Īsslēguma strāvas noturība 20 kA (1 s)
• Skrūvju spailes nodrošina drošu un uzticamu savienojumu
• Montāža uz standarta DIN sliedes (TS35) vai tieši pie paneļa ar skrūvēm
• Izgatavots no poliamīda (PA) ar alvas pārklājuma misiņa vadītājiem, pelēkā krāsā

Kam piemērots

Šis atzaru spaile ir domāta elektriķiem, sadales skapju komplektētājiem un industriālo iekārtu ražotājiem, kuri strādā ar jaudas sadali. To bieži izmanto dzīvojamo un komerciālo ēku sadales skapjos, industriālo iekārtu vadības panelos un mašīnu elektroinstalācijās, kur no viena barošanas avota jāpabarojas vairākām atsevišķām ķēdēm.

Tehniskā specifikācija

• Produkta tips: maģistrālās līnijas atzaru spaile
• Polu skaits: 1
• Maģistrālā vada šķērsgriezums, cietais: 10–35 mm²
• Maģistrālā vada šķērsgriezums, lokanais: 6–35 mm²
• Atzaru vada šķērsgriezums, cietais: 1,5–16 mm²
• Atzaru vada šķērsgriezums, lokanais: 1,5–16 mm²
• Atzaru izeju skaits: 6
• Nominālā strāva: 125 A
• Nominālais spriegums: 690 V AC
• Īsslēguma strāvas noturība: 20 kA (1 s)
• Montāžas veids: DIN sliede (TS35) vai skrūvju montāža
• Savienojuma tips: skrūvju spaile
• Korpusa materiāls: poliamīds (PA)
• Vadītāja materiāls: alvas pārklājuma misiņš
• Krāsa: pelēka
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +70 °C
• Standarti: IEC/EN 60947-7-1

Kā lietot

Piestipriniet spailei DIN sliedi (TS35) vai pieskrūvējiet to pie paneļa. Ievietojiet maģistrālo vadu (10–35 mm²) centrālajā spaile un pievelciet skrūvi. Pēc tam pievienojiet atzaru vadus (1,5–16 mm²) sešās atzaru spailēs. Pārliecinieties, ka visi vadi ir stingri pievilkti un atbilst norādītajiem šķērsgriezumiem.

Noderīgi zināt

Ierīce ir paredzēta lietošanai sausā, noslēgtā vidē (IP20). Pirms montāžas pārbaudiet, vai nominālā strāva un spriegums atbilst jūsu instalācijas prasībām.

Padoms: vienmēr izmantojiet vadu, kas atbilst norādītajiem šķērsgriezumiem, un pārbaudiet, vai skrūves ir cieši pievilktas, lai izvairītos no pārkaršanas. Ja strādājat ar lokaniem vadiem, izmantojiet atbilstošas uzmavas, lai nodrošinātu drošu savienojumu.
