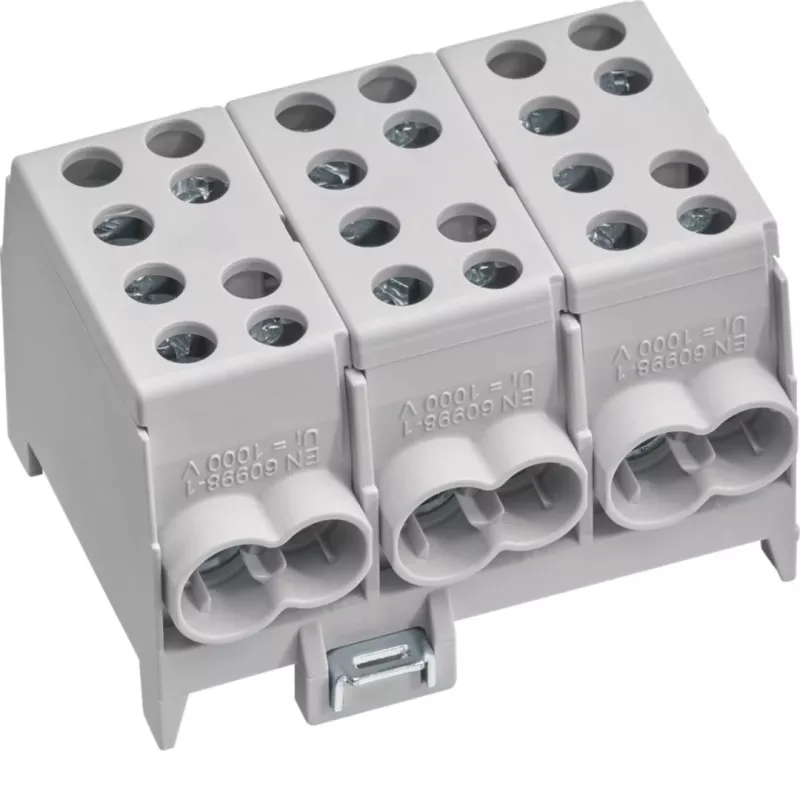

Hager Main Line Branch Terminal Block KH35L3 3-polārs 2x35-2x25mm² pelēks

Elektriķiem un sadales skapju montētājiem, kuri sadala jaudu no 35 mm² maģistrālās līnijas uz divām 25 mm² atzaru līnijām, Hager KH35L3 ir praktisks risinājums. Šis atzaru spailes bloks ļauj ātri un droši izveidot atzarus bez papildu sadales kārbām, ietaupot vietu un laiku.

Galvenās priekšrocības

• Kompakts risinājums lielu šķērsgriezumu atzarošanai
• Skrūvju savienojumi nodrošina drošu kontaktu gan stingriem, gan elastīgiem vadītājiem
• Montāža uz DIN sliedes (TS35) vai ar skrūvēm
• Atbilst IEC 60947-7-1 standartam

Kam piemērots

Ideāli piemērots sadales skapjiem dzīvojamās un komerciālās ēkās, kā arī rūpniecisko vadības panelu montāžai. Piemērots arī esošu instalāciju modernizācijai, kur nepieciešams ietaupīt vietu.

Tehniskā specifikācija

• Produkta veids: Maģistrālās līnijas atzaru spailes bloks
• Polu skaits: 3
• Maģistrālās līnijas ieeja: 1 x 35 mm² uz polu
• Maģistrālās līnijas izeja: 1 x 35 mm² uz polu
• Atzaru līnijas izeja: 2 x 25 mm² uz polu
• Nominālā strāva: 125 A
• Nominālais spriegums: 690 V AC
• Montāža: DIN sliede (TS35) vai skrūvju montāža
• Krāsa: Pelēka
• Savienojuma veids: Skrūvju spaile
• Korpusa materiāls: Poliamīds (PA)
• Vadītāja materiāls: Alvots misiņš
• Maksimālais griezes moments maģistrālajai līnijai: 4 Nm
• Maksimālais griezes moments atzaru līnijai: 3 Nm
• Darba temperatūra: -25 līdz +70 °C
• Aizsardzības pakāpe: IP20

Kā lietot

Piestipriniet spailes bloku pie DIN sliedes vai ar skrūvēm. Ievietojiet maģistrālās līnijas vadītāju (35 mm²) un pievelciet ar griezes momentu līdz 4 Nm. Pēc tam pievienojiet atzaru vadītājus (25 mm²) un pievelciet ar griezes momentu līdz 3 Nm. Pārliecinieties, ka visi savienojumi ir droši.

Padoms: Vienmēr izmantojiet kalibrētu griezes momenta atslēgu, lai nodrošinātu pareizu pievilkšanas spēku un izvairītos no pārmērīga spiediena, kas var bojāt vadītājus vai spailes.
