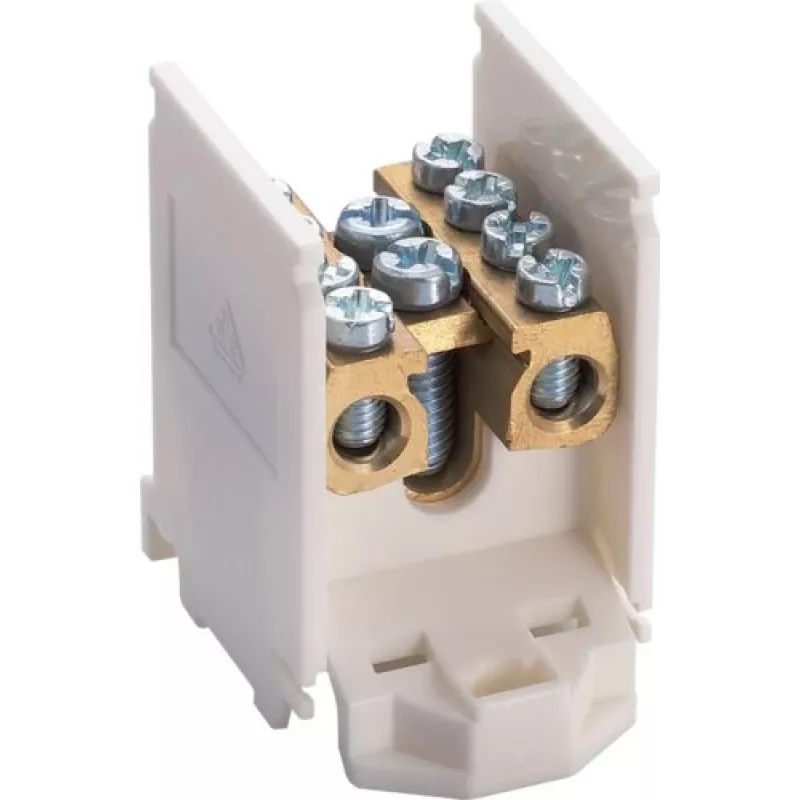

HAGER Main Line Terminal K03SN 1-polārs 1x25/4x16 mm² pelēks

Kad sadales skapī jāsavieno resns maģistrālais vads ar vairākiem mazākiem, parastie spailes bloki bieži vien ir par maz jaudīgi. HAGER K03SN ir risinājums, kas paredzēts tieši šādiem gadījumiem: viens 25 mm² vads un četri 16 mm² atzari vienā polā, ar 100 A nominālo strāvu.

Galvenās priekšrocības

• Augsta strāvas kapacitāte – 100 A, kas ļauj to izmantot jaudīgās maģistrālās līnijās.
• Lieli šķērsgriezumi – 1 x 25 mm² maģistrālais vads un 4 x 16 mm² atzari vienā spailē.
• Elastīga montāža – uz DIN sliedes (TS 35) vai ar skrūvēm.
• Plašs darba temperatūras diapazons – no -25 °C līdz +100 °C.
• Uzticama skrūvju savienojuma sistēma.

Kam piemērots

Šis spailes bloks ir paredzēts elektriķiem un instalatoriem, kuri strādā ar sadales iekārtām, kur nepieciešams sadalīt lielu strāvu vairākos atzaros. Piemērots gan rūpnieciskām, gan komerciālām elektroinstalācijām, kur svarīga ir drošība un ilgmūžība.

Tehniskie dati

• Polu skaits: 1
• Nominālais spriegums: 400 V
• Nominālā strāva: 100 A
• Savienojuma veids: skrūvju
• Izolācijas materiāls: poliamīds (PA)
• Krāsa: pelēka
• Aizsardzības pakāpe: IP20
• Nominālais impulsa spriegums: 4 kV
• Noņemamās izolācijas garums: 14 mm
• Pievilkšanas griezes moments: 2,5 Nm
• Darba temperatūra: no -25 °C līdz +100 °C
• Vadu savietojamība: viendzīslu, daudzdzīslu, smalkdzīslu ar uzmavu
• Apstiprinājumi: VDE

Kā lietot

Piestipriniet spaili uz DIN sliedes vai ar skrūvēm. Noņemiet vadu izolāciju 14 mm garumā. Ievietojiet maģistrālo vadu 25 mm² spailes centrālajā kontaktā un atzarus 16 mm² sānu kontaktos. Pievērsiet uzmanību, lai visi vadi būtu stingri ievietoti. Pievilkšanas griezes moments nedrīkst pārsniegt 2,5 Nm, lai nesabojātu spaili vai vadus. Pēc pievilkšanas pārbaudiet, vai vadi ir droši nostiprināti.

Padoms: vienmēr izmantojiet kalibrētu griezes momenta atslēgu, lai nodrošinātu pareizu pievilkšanu. Pirms lietošanas pārbaudiet, vai spailes bloks atbilst jūsu sistēmas prasībām.
