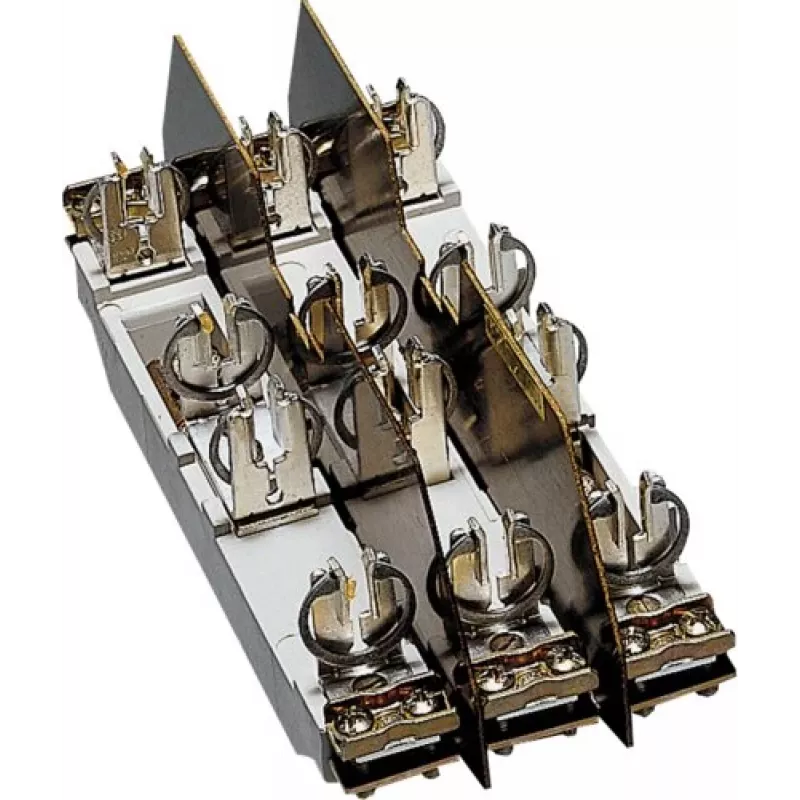

Hager NH00 drošinātāju slēdža atvienotāja pamatne, 160A, 3-poliem, tandēma, 690V AC L00T

Elektromontieriem un sadales iekārtu projektētājiem, kuri strādā ar 60 mm kopņu sistēmām, šī Hager NH00 pamatne nodrošina drošu un kompaktu drošinātāju aizsardzību. Tandēma dizains ļauj novietot divas pamatnes blakus uz vienas kopnes, ietaupot vietu sadales skapjos.

Priekšrocības

Tandēma izvietojums ļauj uz 60 mm kopņu sistēmas uzstādīt divas pamatnes blakus, tādējādi ietaupot vietu. Skrūvju spailes pieņem vadus no 1,5 līdz 70 mm² (galvenie) un no 1,5 līdz 50 mm² (izejošie), nodrošinot elastīgu pieslēgumu. Augstas kvalitātes termoplastmasas korpuss ir izturīgs, un spailēm ir IP20 aizsardzības pakāpe.

Piemērots

• Rūpnieciskajiem sadales skapjiem
• Motoru vadības centriem
• Komercēku elektroapgādes sadalei

Galvenie tehniskie dati

• Drošinātāja tips: NH drošinātājs, izmērs NH00
• Nominālā strāva: 160 A
• Polu skaits: 3
• Nominālais darba spriegums AC: 690 V
• Nominālais izolācijas spriegums: 1000 V
• Montāžas sistēma: 60 mm kopņu sistēma
• Pieslēguma metode: skrūvju spailes
• Galvenā vadītāja šķērsgriezums: 1,5 - 70 mm²
• Izejošā vadītāja šķērsgriezums: 1,5 - 50 mm²
• Aizsardzības pakāpe (spailēm): IP20
• Korpusa materiāls: augstas kvalitātes termoplastmasa
• Darba temperatūras diapazons: -25 līdz +55 °C
• Nosacītā īsslēguma strāva: 50 kA
• Krāsa: pelēka

Ieteikumi

Lai nodrošinātu uzticamu drošinātāju aizsardzību kompaktos sadales skapjos, izmantojiet kopā ar NH00 drošinātāju ieliktņiem līdz 160 A. Pievienojot skrūvju spailes, ievērojiet ražotāja norādīto pievilkšanas momentu, lai saglabātu savienojuma integritāti.
