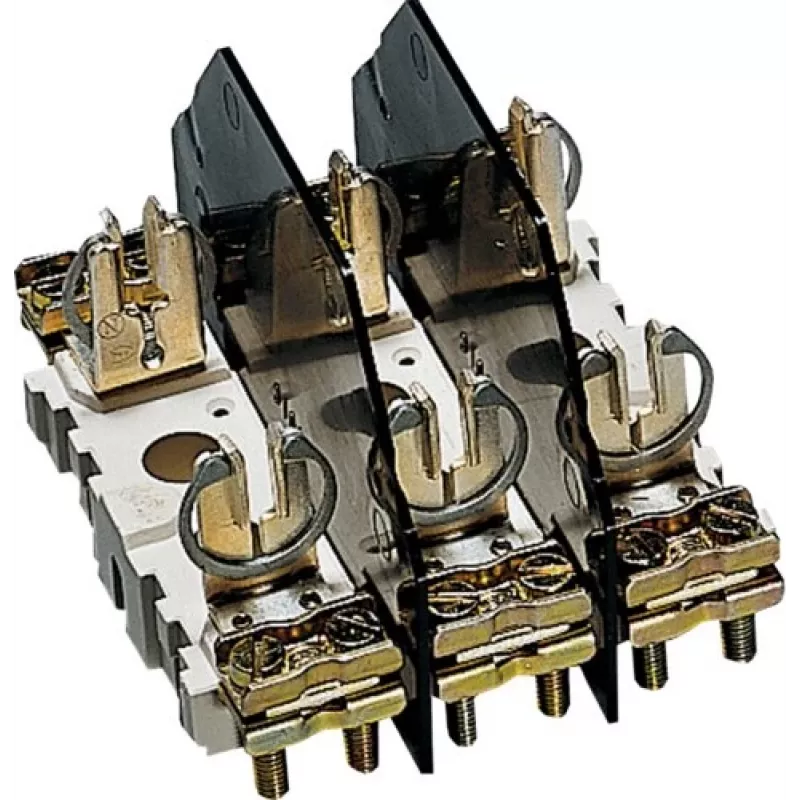

Hager NH00 drošinātāju slēdža atvienotāja pamatne, 3 polu, 160 A, 690 V AC, skrūvju spailes, pelēka

160 A un 690 V AC — šie skaitļi nosaka, ka šī Hager NH00 pamatne ir domāta nopietnām sadales sistēmām, nevis maziem mājas projektiem. Tā ir 3 polu drošinātāju slēdža atvienotāja pamatne NH00 drošinātāju ieliktņiem, kas iztur līdz 160 A nominālo strāvu.

Kāpēc izvēlēties šo

Masīvas skrūvju spailes nodrošina drošu kontaktu gan stingriem, gan elastīgiem vadiem. Izolējošais korpuss ļauj droši strādāt pie sadales, un kompaktais NH00 izmērs ļauj izvietot vairākas pamatnes blīvi vienā panelī. Iekārtas priekšpuses aizsardzības pakāpe IP20 nozīmē, ka tā ir droša lietošanā telpās.

Kam piemērota

• Zemsprieguma sadales paneļiem
• Motoru vadības centriem
• Rūpnieciskajām sadalēm
• Ēku elektroinstalācijām

Galvenie parametri

• Drošinātāja izmērs: NH00
• Polu skaits: 3
• Nominālā strāva: 160 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Savienojums: skrūvju spailes
• Stingru vadu šķērsgriezums: 10–95 mm²
• Elastīgu vadu šķērsgriezums: 10–70 mm²
• Montāža: uz pamatplāksnes
• Materiāls: izolējošs materiāls
• Aizsardzības pakāpe: IP20 (priekšpuse)
• Standarts: IEC 60269-2

Lietošana

Pamatne tiek montēta uz pamatplāksnes. Pievienojiet vadus pie skrūvju spailēm, ievērojot norādīto šķērsgriezumu. Pārbaudiet, vai skrūves ir pievilktas ar atbilstošu griezes momentu, lai nodrošinātu drošu savienojumu. Izmantojiet tikai NH00 drošinātāju ieliktņus ar nominālo strāvu līdz 160 A.

Padoms: vienmēr pārbaudiet, vai drošinātāju ieliktņa nominālā strāva nepārsniedz 160 A un vai spailes ir cieši pievilktas — tas ir galvenais nosacījums drošai un ilgstošai darbībai.
