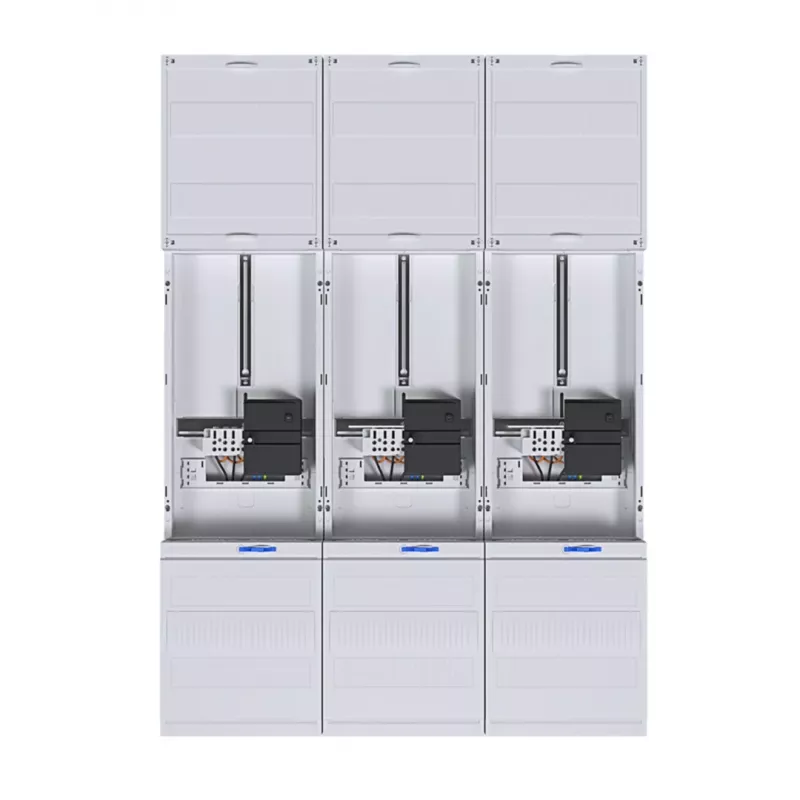

HAGER pilns uzskaites lauks ZL33W4N, 3 fāžu, 3 punktu, 1050mm, 3 lauku

Cieti nostiprināts tērauda korpuss ar 5 polu kopni – tā ir pirmā lieta, ko pamanīsiet HAGER ZL33W4N uzskaites laukā. Šis pilnais uzskaites lauks ir paredzēts trim 3 fāžu skaitītājiem, nodrošinot drošu uzstādīšanu un vienkāršu integrāciju Hager skapjos un sadalnēs.

Galvenās priekšrocības

• Trīs skaitītāju vietas 3 fāžu skaitītājiem
• 3 punktu stiprinājuma sistēma drošai skaitītāju fiksācijai
• 5 polu kopnes sistēma (L1, L2, L3, N, PE)
• Nominālā strāva 63 A
• Saderīgs ar Hager skapjiem un sadalnēm
• Galvanizēts tērauds un plastmasa

Tehniskie dati

• Produkta tips: Pilns uzskaites lauks
• Skaitītāju vietu skaits: 3
• Sistēmas konfigurācija: 3 fāžu (3Z)
• Skaitītāja stiprinājuma tips: 3 punktu stiprinājums
• Nominālā strāva: 63 A
• Kopnes sistēma: 5 polu (L1, L2, L3, N, PE)
• Savienojumu tehnoloģija: Skrūvju spailes
• Augstums: 1050 mm
• Platums: 250 mm
• Dziļums: 160 mm
• Materiāls: Galvanizēts tērauds / Plastmasa
• Aizsardzības klase: IP2XC
• APZ lauks: Bez iebūvēta APZ lauka
• Pielietojums: Dzīvojamo un komerciālo ēku uzskaite
• Saderība: Hager skapjiem un sadalnēm
• Standarti: DIN VDE 0603-1, DIN 43870-1
• Vertikālo vienību skaits: 3 (feldrig)

Kam piemērots

Šis uzskaites lauks ir ideāls elektriķiem un uzstādītājiem, kuri strādā ar dzīvojamo un komerciālo ēku elektrības uzskaiti. Tas nodrošina drošu un sakārtotu risinājumu trim 3 fāžu skaitītājiem, vienlaikus ietaupot vietu un vienkāršojot uzstādīšanu.

Kā lietot

Uzstādiet lauku Hager skapī vai sadalnē, izmantojot 3 punktu stiprinājumu. Pievienojiet skaitītājus pie 5 polu kopnes (L1, L2, L3, N, PE) ar skrūvju spailēm. Pārliecinieties, ka nominālā strāva nepārsniedz 63 A. Ievērojiet standartus DIN VDE 0603-1 un DIN 43870-1.

Padoms: vienmēr pārbaudiet, vai lauks ir saderīgs ar jūsu skapja izmēriem un skaitītāju tipiem. Ieteicams uzstādīšanu veikt kvalificētam elektriķim.
