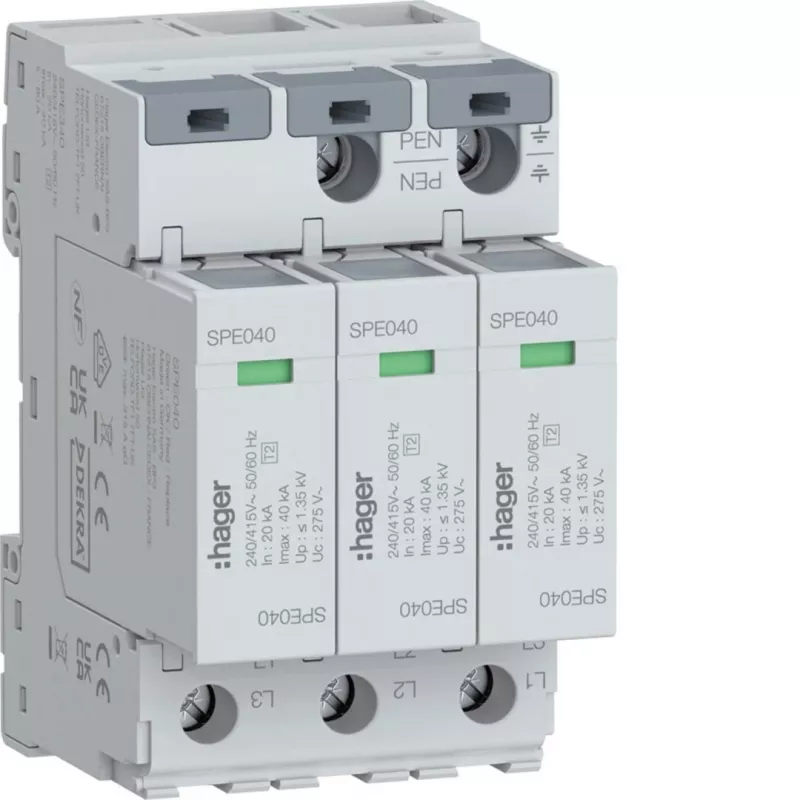

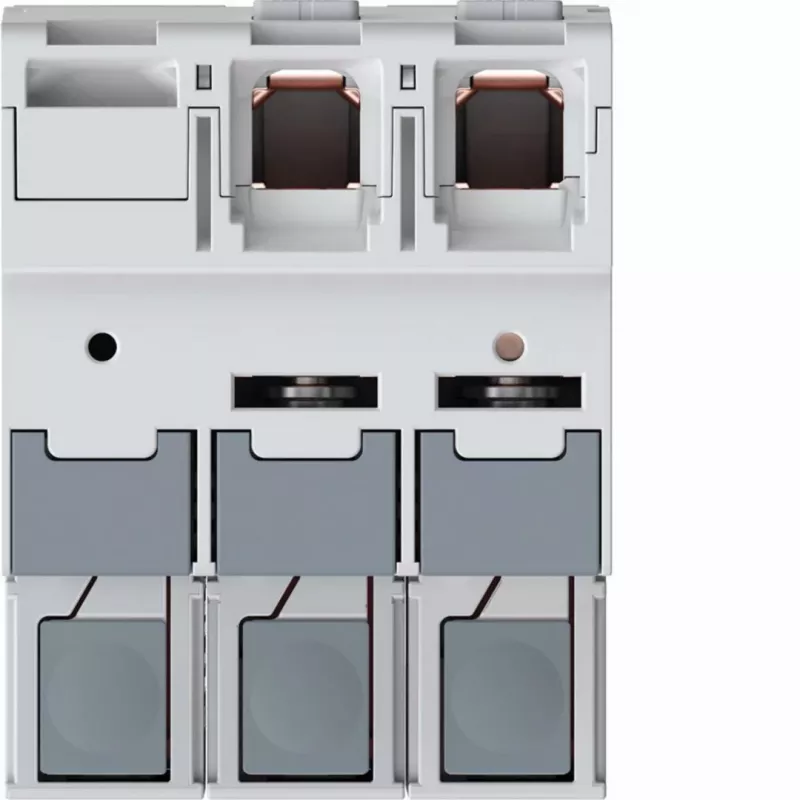

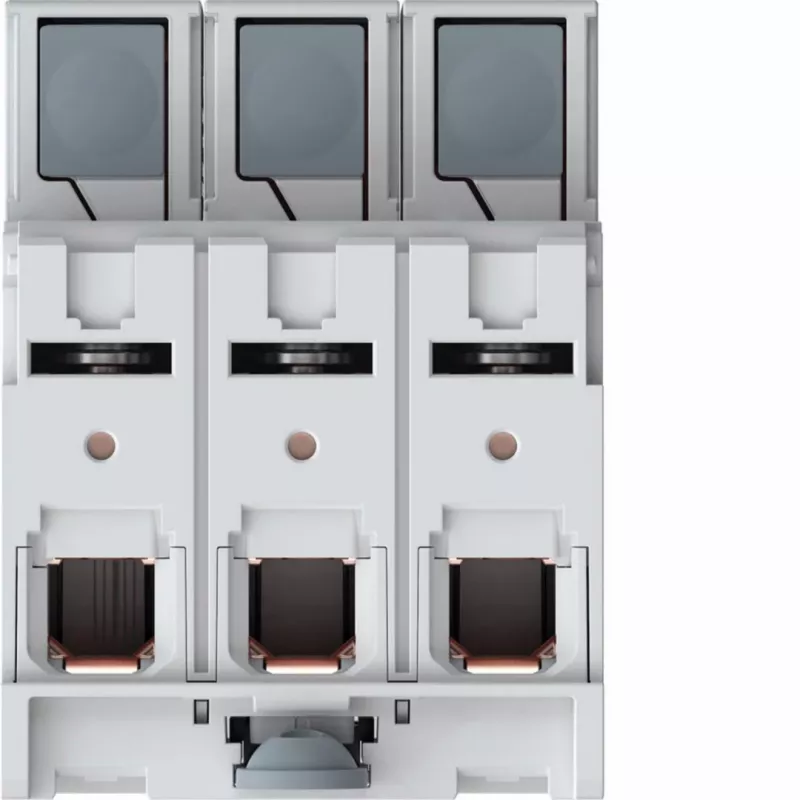

Hager SPE340 2. tipa pārsprieguma aizsardzības ierīce, 3-poliem, TNS/TT, 275V, 20kA, 40kA Imax

Ja trīsfāžu tīklā ir jutīgas iekārtas – frekvences pārveidotāji, PLC, HVAC sistēmas –, pārsprieguma aizsardzība nav greznība, bet gan nepieciešamība. Hager SPE340 ir 2. tipa pārsprieguma aizsardzības ierīce, kas ierobežo pārejošos pārspriegumus, aizsargājot lejupstraumes iekārtas no bojājumiem.

Galvenās priekšrocības

• 2. tipa pārsprieguma aizsardzības ierīce (SPD) saskaņā ar IEC 61643-11
• 3-poliem, piemērota TN-S un TT sistēmām
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Tehnoloģija: metāla oksīda varistors (MOV)
• Montāža: 35 mm DIN sliedes, platums 3 moduļi (54 mm)
• Statusa indikācija: vizuāls karodziņš (zaļš/sarkans)
• Īsslēguma izturība: 50 kA
• Darba temperatūra: no -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Pievienojuma šķērsgriezums: viendzīslas 2,5–35 mm², daudzdzīslas 2,5–25 mm²

Kam piemērota

Šī ierīce ir ideāli piemērota elektriķiem un sadales skapju būvētājiem, kuri uzstāda to zemsprieguma sadales skapjos, lai aizsargātu trīsfāžu TN-S un TT tīklus no pārejošiem pārspriegumiem. Tā nodrošina aizsardzību tādām iekārtām kā invertori, HVAC sistēmas un rūpnieciskās vadības sistēmas.

Kā lietot

Ierīce paredzēta montāžai uz 35 mm DIN sliedes, aizņemot 3 moduļu platumu. Uzstādiet to sadales skapja sākumā vai apakšsadales skapjos saskaņā ar vietējiem noteikumiem. Pirms uzstādīšanas pārliecinieties, ka tīkla konfigurācija atbilst TN-S vai TT sistēmai. Pēc uzstādīšanas pārbaudiet statusa karodziņu – zaļš norāda, ka ierīce darbojas pareizi, sarkans – ka tā ir jānomaina.

Specifikācijas

• Ražotājs: Hager
• Modelis: SPE340
• Tips: 2. tipa pārsprieguma aizsardzības ierīce
• Polu skaits: 3
• Tīkla tips: TN-S/TT
• Uc: 275 V AC
• In: 20 kA
• Imax: 40 kA
• Up: ≤ 1,5 kV
• Montāža: DIN sliede, 3 moduļi
• Darba temperatūra: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20

Padoms: Regulāri pārbaudiet statusa karodziņu – tas ļauj ātri noteikt, vai aizsardzība joprojām ir funkcionāla. Ja karodziņš ir sarkans, nekavējoties nomainiet ierīci, lai nodrošinātu nepārtrauktu aizsardzību.
