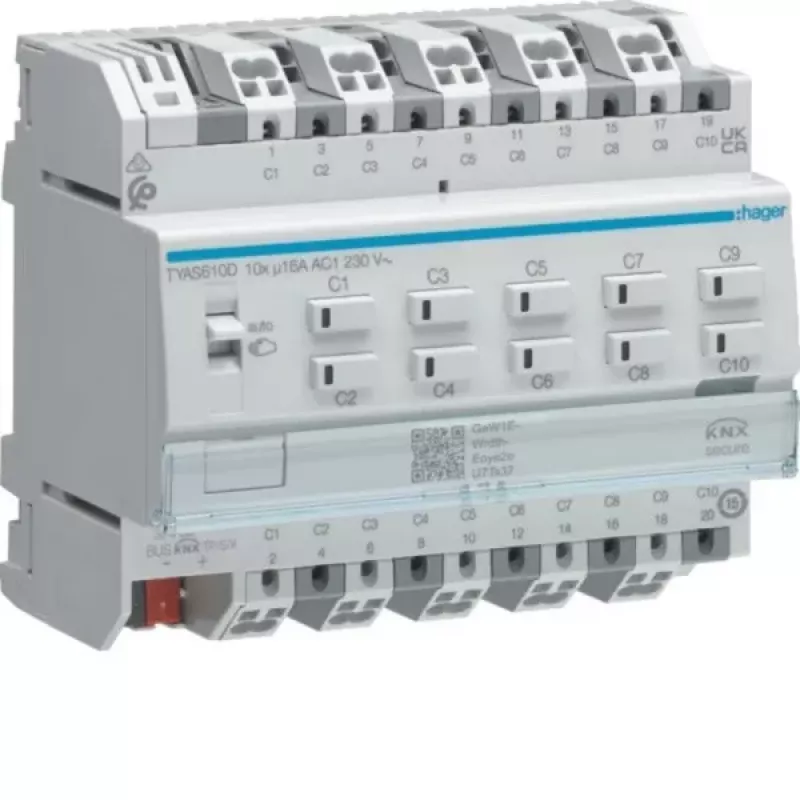

Hager TYAS610D KNX slēdžu/žalūziju izpildmehānisms 10/5-kārtīgs 16A C-slodze Secure

Viens DIN sliedes modulis, kas aizstāj divus atsevišķus izpildmehānismus: 10 komutācijas kanāli apgaismojumam un 5 kanāli žalūziju vai aizkaru motoru vadībai. Katrs kanāls iztur 16 A, tostarp C-slodzes patērētājus, piemēram, luminiscences spuldzes ar kompensētiem kondensatoriem. Ierīce ir paredzēta KNX ēku automatizācijas sistēmām, kur nepieciešama gan precīza apgaismojuma pārslēgšana, gan aizēnojuma vadība vienā mezglā.

Galvenās priekšrocības

• KNX Secure šifrēšana – komunikācija starp ierīcēm tiek aizsargāta pret nesankcionētu piekļuvi, kas ir būtiski ēkās ar paaugstinātām drošības prasībām.
• Manuālā vadība uz vietas – lokālie taustiņi ļauj pārslēgt kanālus bez KNX kopnes savienojuma, kas noder montāžas laikā vai kopnes atteices gadījumā.
• Bezpotenciāla releju izejas – droši komutē omiskas, induktīvas un kapacitatīvas slodzes, tostarp C-slodzes apgaismojumu.
• 10 TE moduļa platums – kompakts risinājums sadales skapjiem ar ierobežotu vietu.
• Statusa atgriezeniskā saite un ainu vadība – ērti integrēt scenārijos un vizualizācijā.

Kam piemērots

• KNX automatizācijas projektiem, kuros vienlaikus jāvada apgaismojums un žalūzijas.
• Dzīvojamo un komerciālo ēku instalācijām ar jauktām apgaismojuma un aizēnojuma ķēdēm.
• DIN sliedes sadales skapjiem, kur svarīga vietas ekonomija.

Galvenie tehniskie dati

• Kopnes sistēma: KNX (TP), 21–30 V DC
• Kanāli: 10 slēdžu izejas, 5 žalūziju/aizkaru izejas
• Maksimālā strāva uz kanālu: 16 A
• Slodzes veidi: omiskas, induktīvas, kapacitatīvas (C-slodze)
• Izejas: bezpotenciāla releju kontakti
• Nominālais komutācijas spriegums: 230 V AC
• Manuālā vadība: jā, lokālie taustiņi
• Programmēšana: ETS
• Aizsardzības pakāpe: IP20
• Darba temperatūra: 0 līdz 45 °C
• Īssavienojuma un pārslodzes aizsardzība: iebūvēta
• Statusa atgriezeniskā saite un ainu vadība: jā
• Moduļa platums: 10 TE (DIN moduļi)

Kā lietot

Ierīce tiek montēta uz DIN sliedes sadales skapī. Pēc pieslēgšanas KNX kopnei un 230 V barošanas, kanāli tiek konfigurēti ETS programmatūrā. Katram slēdža kanālam var piešķirt adresi un parametrus, bet žalūziju kanāliem – kustības laikus un pozīcijas. Lokālie taustiņi ļauj pārbaudīt pieslēgto apgaismojumu un motorus pirms nodošanas ekspluatācijā.

Padoms: C-slodzes gadījumā vienmēr pārbaudiet ražotāja norādīto maksimālo kapacitatīvo slodzi uz kanālu – 16 A nominālā strāva nenozīmē, ka var pieslēgt neierobežotu skaitu kompensēto luminiscences spuldžu. Ieteicams sadalīt lielās apgaismojuma grupas pa vairākiem kanāliem, lai nepārsniegti releja kontaktu parametri.
