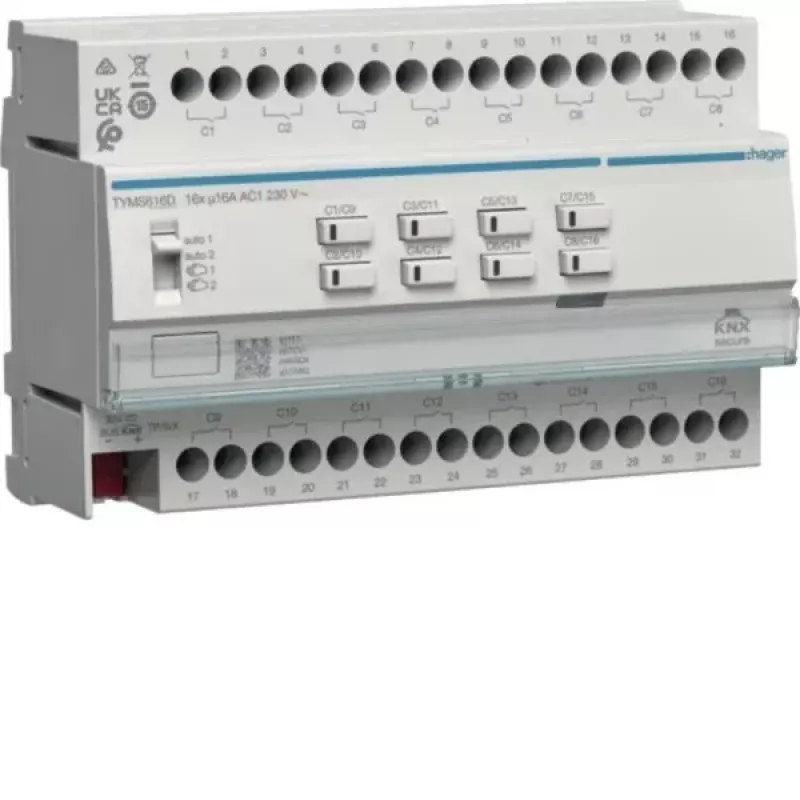

HAGER TYMS616D KNX Secure komutācijas/žalūziju izpildmehānisms 16/8 kanāli

Elektroinstalāciju projektētājiem un integratoriem, kuri strādā ar KNX sistēmām, HAGER TYMS616D piedāvā blīvu kanālu skaitu vienā ierīcē: 16 komutācijas kanāli vai 8 žalūziju/ruļļu kanāli. Katrs releja izejas kanāls iztur līdz 16 A, ļaujot tieši pārslēgt apgaismojumu un motoru slodzes līdz 2500 W kvēlspuldzēm vai 1000 VA žalūzijām. KNX Secure šifrēšana aizsargā komunikāciju pret nesankcionētu piekļuvi.

Kas izceļas

• 16 neatkarīgi komutācijas kanāli vai 8 žalūziju/ruļļu izejas
• Augsta komutācijas jauda: 16 A uz kanālu, 2500 W kvēlspuldžu slodze
• KNX Secure protokols šifrētai saziņai
• Manuālā vadība katram kanālam ērtai testēšanai
• Kompakts 6 TE DIN sliedes korpuss

Tehniskie dati

• Nominālais spriegums: 250 V AC
• Maks. dienasgaismas spuldžu slodze (nekompensēta): 2500 VA
• Maks. dienasgaismas spuldžu slodze (kompensēta): 1300 VA (140 µF)
• Maks. LED slodze (230V): 400 W
• Maks. motoru slodze (žalūzijas): 1000 VA
• Darba temperatūra: -5 °C līdz +45 °C
• Aizsardzības klase: IP20
• ETS programmatūras versija: ETS5.7 vai jaunāka Secure funkcionalitātei

Kam piemērots

Šis izpildmehānisms ir paredzēts vidēji lieliem un lieliem KNX projektiem, kur nepieciešama gan apgaismojuma, gan žalūziju vadība. Tas ir piemērots biroju ēkām, viesnīcām, dzīvokļiem un citām telpām, kur nepieciešama automatizācija. Pateicoties DIN sliedes montāžai un kompaktajiem izmēriem, to var ērti uzstādīt sadales skapī.

Kā lietot

Ierīce tiek pievienota KNX kopnei (21-30 V DC) un konfigurēta ar ETS programmatūru. Katram kanālam var piešķirt funkcijas, piemēram, gaismas ieslēgšanu/izslēgšanu, žalūziju pacelšanu/nolaišanu, ainas, laika funkcijas, piespiedu vadību un statusa atgriezenisko saiti. Manuālā vadība ļauj pārbaudīt pieslēgumus pirms nodošanas ekspluatācijā.

Padoms: pirms montāžas pārliecinieties, ka ETS versija ir vismaz 5.7, lai izmantotu KNX Secure funkcijas. Ierīces adresāciju un parametrus iestatiet atbilstoši projekta prasībām, un vienmēr pārbaudiet maksimālo slodzi katram kanālam, lai izvairītos no pārslodzes.
