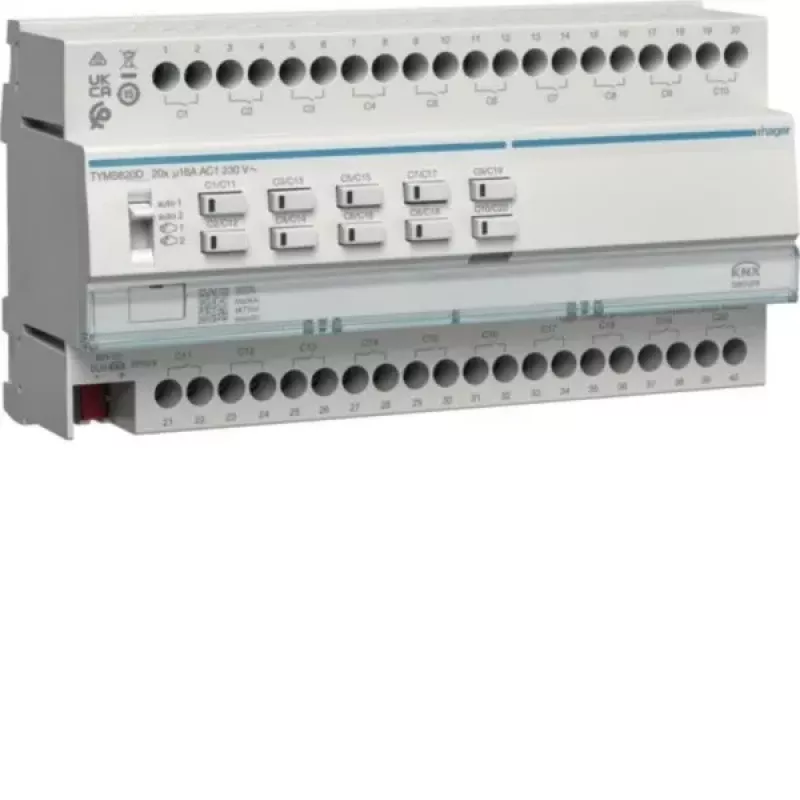

HAGER TYMS620D KNX Secure slēdžu un žalūziju izpildmehānisms, 20 slēgšanas / 10 žalūziju kanāli, 16 A, DIN sliedes montāža

20 neatkarīgi slēgšanas kanāli vai 10 žalūziju piedziņas no viena 12 moduļu DIN sliedes moduļa — HAGER TYMS620D ar KNX Secure šifrēšanu un 16 A uz kanālu. Šis izpildmehānisms ir domāts tiem, kas būvē KNX sistēmas, kur nepieciešams daudz kanālu vienā ierīcē un droša komunikācija.

Kam tas piemērots

Lieliem dzīvojamiem vai komerciāliem projektiem, kuros jāvada daudzas apgaismojuma grupas un žalūzijas no vienas DIN sliedes pozīcijas. Ja nepieciešams gan slēgt gaismu, gan kontrolēt žalūzijas, TYMS620D ļauj konfigurēt 20 slēgšanas kanālus vai 10 žalūziju kanālus atkarībā no projekta vajadzībām.

Galvenās priekšrocības

• 20 slēgšanas kanāli vai 10 žalūziju kanāli — katrs kanāls konfigurējams atsevišķi
• KNX Secure šifrēta komunikācija pret nesankcionētu piekļuvi
• Manuālā vadība ar pogām un statusa atgriezeniskā saite
• Iebūvētas loģikas funkcijas: AND, OR, XOR, gate, threshold
• Ainu vadība un laika funkcijas automatizācijai
• Montāža uz DIN sliedes, 12 moduļu platums

Tehniskie dati

• Kopnes sistēma: KNX
• Produkta tips: slēdžu un žalūziju izpildmehānisms
• Slēgšanas kanālu skaits: 20
• Žalūziju kanālu skaits: 10
• KNX drošība: KNX Secure
• Montāžas tips: DIN sliede (REG)
• Moduļu platums: 12 TE
• Nominālā strāva uz kanālu: 16 A
• Nominālais spriegums: 230 V AC
• Komutācijas jauda pretestības slodzei: 3680 W uz kanālu
• Komutācijas jauda LED slodzei: 200 W uz kanālu (C-slodze)
• Vadības tips: katra kanāla neatkarīga vadība
• Manuālā vadība: jā, ar pogām
• Statusa atgriezeniskā saite: jā
• Loģikas funkcijas: jā (AND, OR, XOR, gate, threshold)
• Ainu vadība: jā
• Laika funkcijas: jā
• Aizsardzības klase: IP20
• Darba temperatūras diapazons: -5 līdz +45 °C
• ETS programmatūras versija: ETS 5.7.3 vai jaunāka

Kā lietot

Ierīce tiek uzstādīta uz DIN sliedes sadalnē. Pēc pievienošanas KNX kopnei to programmē ar ETS 5.7.3 vai jaunāku. Katram kanālam var piešķirt slēgšanas vai žalūziju režīmu, kā arī konfigurēt loģikas, ainu un laika funkcijas. Manuālā pogu vadība ļauj pārbaudīt pieslēgumus bez ETS.

Padoms: KNX Secure režīmā obligāti jāizmanto drošības atslēga no ETS projekta — bez tās ierīce nepieņems komandas. Pārliecinieties, ka barošanas bloks spēj nodrošināt pietiekamu strāvu visiem 20 kanāliem vienlaicīgi.
