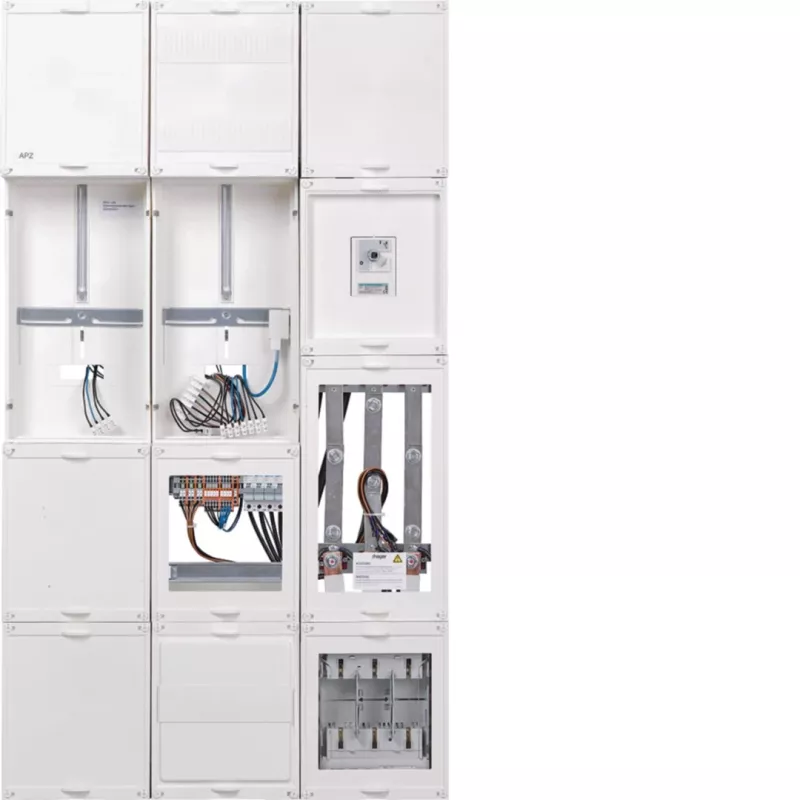

Hager UF53WBW20 universālais transformatoru/mērīšanas lauks ar APZ un TSG, 250A, 5-poliem

Vienā korpusā apvienoti trīs lauki – mērīšanas vieta, APZ un TSG –, kas ļauj ietaupīt laiku un vietu sadalnē. Hager UF53WBW20 ir paredzēts elektriķiem un sadalņu būvētājiem, kuri vēlas standartizētu risinājumu strāvas transformatoru un mērīšanas iekārtu uzstādīšanai.

Kam piemērots

Šis produkts ir ideāls tiem, kuri strādā ar dzīvojamo un komerciālo ēku elektroapgādi un kuriem nepieciešams universāls risinājums gan eHZ, gan parastajiem skaitītājiem. Pateicoties iebūvētajiem APZ un TSG laukiem, tas nodrošina vietu komunikācijas iekārtām un tarifu pārslēgšanas ierīcēm, vienkāršojot atbilstību DIN VDE 0603-1 un DIN 43870-1 prasībām.

Galvenās priekšrocības

• Universāla skaitītāja vieta eHZ un parastajiem skaitītājiem
• Iebūvēts APZ lauks komunikācijas iekārtu pieslēgšanai
• Iebūvēts TSG lauks tarifu pārslēgšanas ierīcēm
• Nominālā strāva līdz 250 A
• 5-polīga kopņu sistēma (3L+N+PE)
• Universāls N-terminālis elastīgam neitrāla vada pieslēgumam
• Izgatavots no lokšņu tērauda un plastmasas – izturīgs un drošs
• Atbilst DIN VDE 0603-1 un DIN 43870-1 standartiem

Specifikācijas

• Produkta tips: Transformatoru/mērīšanas lauks
• Skaitītāja vietu skaits: 1
• Skaitītāja vietas tips: Universāls (eHZ un parastais)
• APZ lauks: Iebūvēts
• TSG lauks: Iebūvēts
• Transformatora tips: Strāvas transformatoriem
• Nominālā strāva (max): 250 A
• Kopņu sistēma: 5-polīga (3L+N+PE)
• Pieslēguma tips: Skrūvju spailes
• Montāžas tips: Uzstādīšana sadalnē
• Rindu skaits: 5
• Nominālais platums: 250 mm
• Nominālais augstums: 900 mm
• Neitrālais vads: Universāls N-terminālis
• Aizsardzības klase (uzstādītam): IP2XC
• Materiāls: Lokšņu tērauds/plastmasa
• Standarti: DIN VDE 0603-1, DIN 43870-1
• Fāzes: 3-fāžu
• Tīkla tips: TN-S, TT

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka sadalnē ir pietiekami daudz vietas – šis lauks ir 250 mm plats un 900 mm augsts. Pārbaudiet, vai jūsu tīkla tips (TN-S vai TT) atbilst prasībām. Universālais N-terminālis atvieglo neitrālo vadu pieslēgšanu dažādās konfigurācijās.

Padoms: Lai nodrošinātu ilgmūžību un drošību, vienmēr izmantojiet ražotāja ieteiktos pieslēguma momentus un pārbaudiet, vai visi vadi ir droši nostiprināti. Regulāri veiciet vizuālo pārbaudi, lai pārliecinātos, ka nav bojājumu vai vaļīgu savienojumu.
