HAGER univers Z 1-Zp.-PV komplekts ZY02PV

Elektriķiem, kuri uzstāda fotoelektriskās sistēmas Hager univers Z skaitītāju skapjos, šis komplekts ietaupa laiku un likvidē kļūdu risku, jo visi nepieciešamie komponenti jau ir salikti kopā.

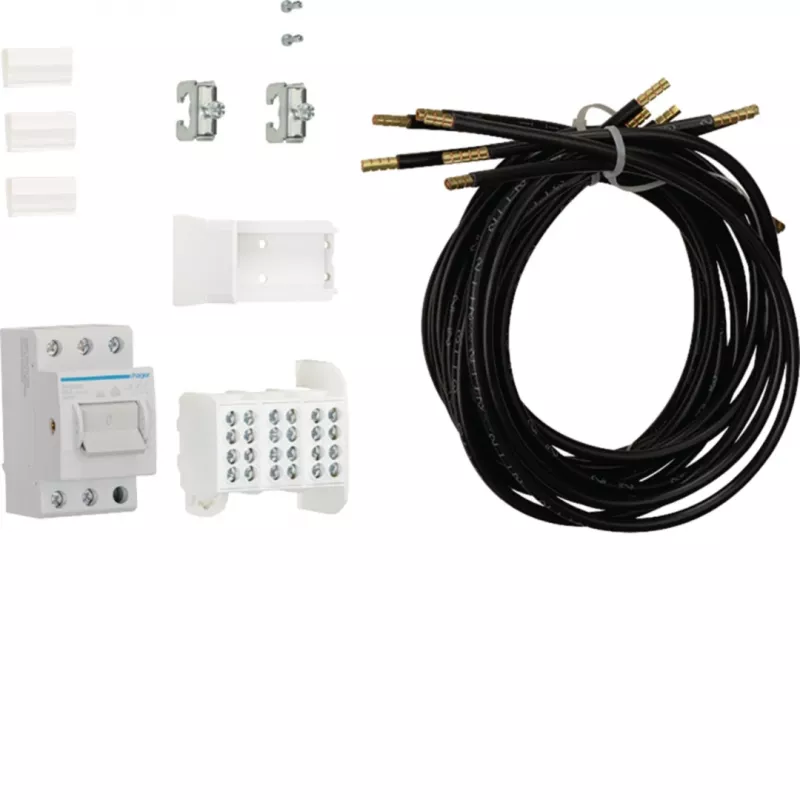

Kas ir iekļauts

• Automātiskais slēdzis 63 A, 3-polu + N, ar C raksturlīkni
• 2. tipa pārsprieguma aizsardzības ierīce ar Imax 20 kA
• 5-polu kopne
• PE/N spailes
• Montāžas materiāli

Kāpēc izvēlēties šo komplektu

Komplekts ir paredzēts vienam skaitītāja laukam un aizņem tikai 8 moduļu vienības (TE). Tas atbilst DIN VDE 0603-1, DIN 43870-1 un VDE-AR-N 4100 standartiem, tāpēc to var droši izmantot modernās PV sistēmās. Nominālais spriegums 230/400 V AC, frekvence 50/60 Hz.

Kam piemērots

Šis risinājums ir ideāls sertificētiem elektriķiem, kuri strādā ar Hager univers Z skapjiem un vēlas ātri un droši pieslēgt PV sistēmu tīklam. Komplekts nodrošina gan galvenās ķēdes aizsardzību, gan aizsardzību pret pārspriegumiem.

Galvenie tehniskie dati

• Pielietojums: fotoelektriskās (PV) sistēmas
• Saderība: Hager univers Z skaitītāju skapji
• Skaitītāja vietas: 1
• Galvenais slēdzis: MCB, 3-polu + N, 63 A, C raksturlīkne
• Pārsprieguma aizsardzība: 2. tips, 3-polu + N, Imax 20 kA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Kopne: 5-polu
• Moduļu vienības: 8 TE
• Standarti: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100

Uzstādīšana

Komplekts ir pilnībā salikts un gatavs uzstādīšanai. Vienkārši ievietojiet to Hager univers Z skapī un pievienojiet atbilstošos vadus. Pateicoties 5-polu kopnei un PE/N spailēm, elektroinstalācija ir vienkārša un ātra.

Padoms: pirms uzstādīšanas pārliecinieties, ka skapī ir pietiekami daudz vietas 8 TE, un vienmēr ievērojiet vietējos drošības noteikumus. Regulāri pārbaudiet pārsprieguma aizsardzības ierīces stāvokli, lai nodrošinātu ilgstošu aizsardzību.
