Hager univers Z skaitītāju panelis 3-punktu 5-rindu 48 TE ZK3EN28

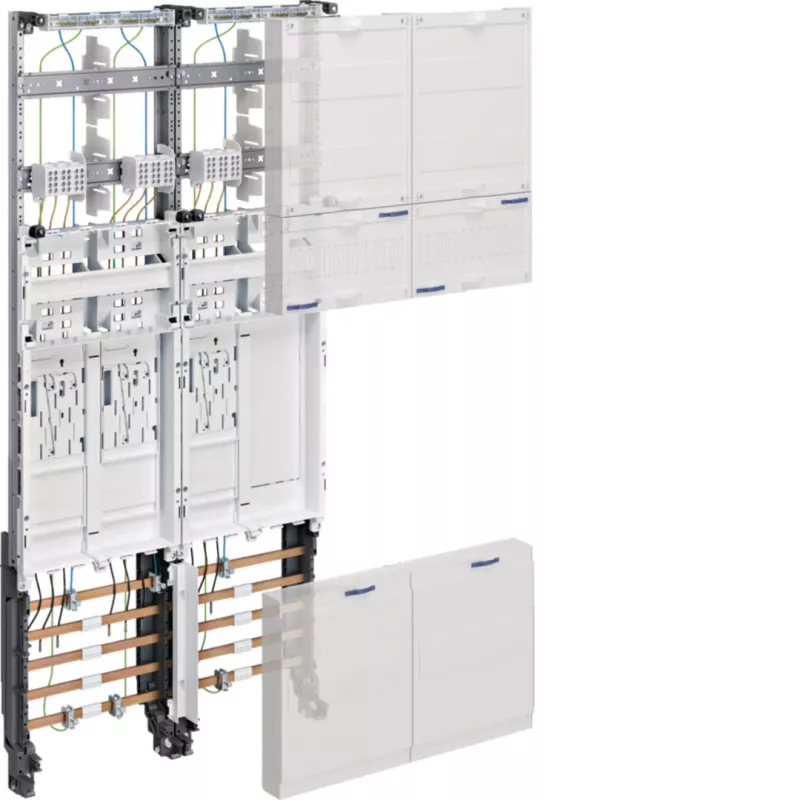

Ja ierīkojat trīs atsevišķus skaitītājus daudzdzīvokļu vai komerciālā ēkā, parasti nākas meklēt risinājumu, kas atbilst gan komunālo pakalpojumu prasībām, gan ļauj ērti sadalīt elektroenerģiju. Hager univers Z skaitītāju panelis ZK3EN28 ir tieši šim nolūkam – tajā jau ir vieta trim konvencionālajiem 3-punktu skaitītājiem un četras sadales rindas, tāpēc nav jādomā par atsevišķu komponentu komplektēšanu.

Kam piemērots

Šis panelis domāts elektriķiem un sadales skapju montētājiem, kuri strādā ar Hager univers Z sistēmu dzīvojamās vai komerciālās ēkās. Tas noder projektos, kur nepieciešami trīs atsevišķi skaitītāja punkti – piemēram, daudzdzīvokļu mājās vai ēkās ar vairākiem patēriņa pieslēgumiem.

Galvenās iezīmes

• Trīs skaitītāju punkti konvencionālajiem 3-punktu skaitītājiem (Dreipunktzähler)
• Piecas rindas kopā: viena 300 mm skaitītāju zona un četras 150 mm sadales rindas, katrā 12 TE vienības (kopā 48 TE)
• Galvenā kopņu sistēma 250 A, 5-pol
• Skaitītāju ķēde 63 A
• Iebūvēts 5-polu galvenais spaiļu bloks (HLAK) vadiem līdz 35 mm²
• Jau savienoti skaitītāju vadi – ātrāka uzstādīšana
• Fiksācija ar uzspraušanu Hager univers Z skapjiem
• Cinkota tērauda un plastmasas konstrukcija

Specifikācijas

• Sistēmas saderība: Hager univers Z
• Skaitītāju punktu skaits: 3
• Skaitītāju tips: konvencionālie 3-punktu skaitītāji
• Nominālā strāva (galvenā kopne): 250 A
• Nominālā strāva (skaitītāju ķēde): 63 A
• Rindu skaits: 5 (1 skaitītāju lauks, 4 sadales lauki)
• Sadales vienības uz rindu: 12 TE
• Kopējās sadales vienības: 48 TE
• Galvenā kopņu sistēma: 5-polu
• Galvenais spaiļu bloks: iekļauts, 5-polu, līdz 35 mm²
• Skaitītāju montāžas plāksne: iekļauta
• Vadu savienojumi: jau sagatavoti skaitītāju pieslēgumiem
• Montāžas veids: uzspraušana univers Z skapjos
• Materiāls: cinkota tērauda loksne, plastmasa
• Pielietojums: dzīvojamo un komerciālo ēku uzskaites iekārtas
• Atbilstība standartiem: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Skaitītāju lauka augstums: 300 mm
• Sadales lauka augstums: 150 mm uz rindu

Kā lietot

Panelis paredzēts montāžai Hager univers Z skapī – pārliecinieties, ka skapja dziļums atbilst šai sistēmai. Pateicoties jau savienotajiem vadiem, skaitītāju pieslēgšana aizņem mazāk laika, taču pirms sprieguma padeves vienmēr pārbaudiet skaitītāju spaiļu izvietojumu.

Padoms: pirms montāžas pārbaudiet, vai konkrētā skaitītāja spaiļu shēma atbilst panelī esošajiem savienojumiem – dažādiem ražotājiem tā var nedaudz atšķirties. Tāpat novērtējiet, vai 48 TE sadales vietas ir pietiekamas visiem plānotajiem automātisko slēdžu un citu aizsardzības aparātu izvietošanai.
